Zapfen und Loch Frässchablone
Die Herausforderung:
Präzise Zapfen sind händisch bzw. mit Handkreissägen und dergleichen nur sehr aufwendig herzustellen. Dasselbe gilt für Zapfenlöcher, die Bearbeitung mit einem Kettenstemmer liefert auch nur grobe Ergebnisse. Daher wird oft auf die klassische Holzverbindung "Zapfen und Loch" und deren Vorteile verzichtet.
Die Lösung:
Mit dem Lignatool Frässystem für gerade Zapfen und Löcher erstellen Sie Zapfen in unterschiedlicher Breite, Länge, Höhe und Neigung bis 60°. Mit der Lochschablone erstellen sie sehr präzise Zapfenlöcher
Möglichkeiten
Video
Vorteile
-
Mobil für Werkstatt oder Baustelle
Wird in einer praktischen und wasserdichten Kunststoff-Box (Systainer) geliefert und ist dadurch leicht zu transportieren.
-
Sicheres Arbeiten durch patentierte Fräsführung
Die Oberfräse wird mit der Arretierplatte durch eine 90 Grad Drehung sicher in die Fräsführung eingehängt. Dadurch arbeiten sie sicher und ermüdungsfrei.
-
Hohe Wertschöpfung
Durch die eigene Bearbeitung von Holzbauteilen und Holzverbindungen verbleibt die Wertschöpfung in ihrem Betrieb.
-
Lieferumfang
Die Pakete sind je nach Verwendungszweck und Budget unterschiedlich zusammengestellt und können jederzeit individuell angepasst werden.
-
Modulares Konzept
Sämtliche Komponenten wie Fräsführung, Späneschutz, Anschläge, sind untereinander austauschbar, für andere Zapfenformen oder Größen braucht daher nur die Grundplatte getauscht zu werden.
-
Hohe handwerkliche Qualität
Holzverbindungen sind ästhetisch sehr anspruchsvoll, das ist vor allem bei Aufträgen mit sichtbaren Holzkonstruktionen sehr wichtig.
Komponenten
Systainer
Lieferung im praktischen Systainer mit Schaumeinlage.
Schablonen
Zapfenschablone und Lochschablone aus eloxiertem Aluminium und Buchsen aus Edelstahl die bei Verschleiß ausgetauscht werden können.
Skalen
Skalen aus schwarz eloxiertem Aluminium mit heller Gravur für hohen Ablese-Kontrast, beständig gegen Lösemittel und mechanische Beanspruchung.
Fräsführung
Die Oberfräse wird mit der Arretierplatte in die patentierte Sicherheits-Fräsführung eingehängt. Dadurch kann sicher und ermüdungsfrei gearbeitet werden.
Arretierplatte
Die Arretierplatte besteht aus Kunststoff und wird auf die Laufsohle der Oberfräse geschraubt.
Passend für folgende Oberfräsen:
- Mafell LO65
- Festool OF2200
- Festool OF1400
- Scheer HM16-HM25
- DeWalt 625 / 626
- Makita RP2300
- Bosch GOF2000
- Andere Modelle auf Anfrage
Konturring
Wird mit einem Sicherungsring an der Arretierplatte befestigt. Der Konturring gleitet beim Fräsen entlang der Schablone und den Anschlägen und tastet somit die Fräskontur ab.
Horizontalanschlag
In normaler und tiefer Ausführung verfügbar. Der Horizontalanschlag kann bis +-60° schräg eingestellt werden.
Vertikalanschlag
Der Vertikalanschlag kann bis +-60° schräg eingestellt werden.
Seitenanschlag
Am Seitenanschlag wird die seitliche Position der Zapfenschablone eingestellt.
Späneschutz
Aus bruchfestem durchsichtigem Polycarbonat. Der horizontale Späneschutz wir von oben auf die Zapfenschablone geclipst.
Der vertikale Späneschutz wird von oben, in die Führungsnut der Fräsführung an der Zapfenschablone, eingeschoben.
Klemmfixierung
Zur schnellen Fixierung der Zapfenschablone am Balken, mit Befestigungswinkeln und einer Hebelzwinge.
Variable Zapfenlängen
Je nach Fräser und Oberfräse können Zapfenlängen bis 80mm gefräst werden.
Drehspitze
Durch die drehbare Spitze kann wahlweise ein eckiger oder ein runder Zapfen gefräst werden.
Fräser
Die Fräser haben einen Konusschaft ø20mm und werden mit einer Doppelgewinde Mutter direkt in den Konus der Oberfräse geschraubt.
Es sind verschiedenen Gesamtlängen erhältlich, der Durchmesser beträgt 30mm, die Arbeitslänge beträgt 60mm.
Oberfräsen
Folgende Oberfräsen können verwendet werden:
- Festool OF2200
- Festool OF1400
- Mafell LO65
- Scheer HM16-HM25 (Adapter erforderlich)
- DeWalt 625/626
- Makita RP2300 (Fräser mit speziellem Schaft)
- Andere Modelle auf Anfrage

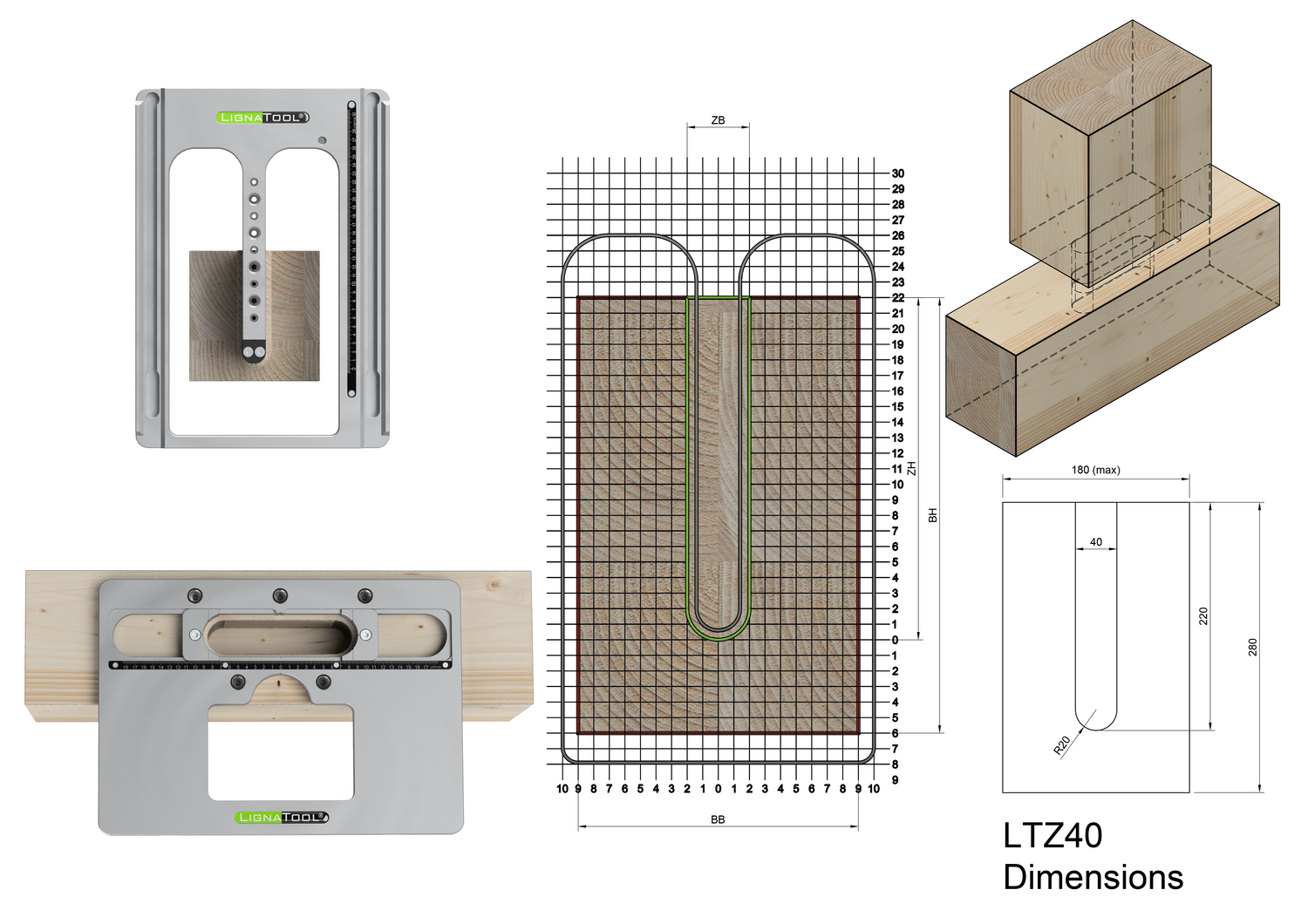

Größen
Pakete - Details
Paket Zapfen
Für die Herstellung von eckigen oder runden Zapfen.
Größen: ZLF40
Lieferumfang:
- Systainer
- Zapfenschablone
- Fräsführung
- Horizontalanschlag tiefe Ausführung
- Seitenanschlag
- Simplex Anschalgbacke
- Späneschutz horizontal
Je nach Oberfräse gibt es verschiedene Arretierplatten und Fräser, Konfiguration und Preise können daher abweichen.
Paket Zapfen und Loch Standard (Bild)
Für die Herstellung von eckigen oder runden Zapfen.
Größen: ZLF40
Lieferumfang:
- Systainer
- Zapfenschablone
- Lochschablone
- Fräsführung
- Horizontalanschlag tiefe Ausführung
- Seitenanschlag
- Simplex Anschalgbacke
Je nach Oberfräse gibt es verschiedene Arretierplatten und Fräser, Konfiguration und Preise können daher abweichen.
Paket Zapfen und Loch Profi
Für die Herstellung von eckigen oder runden Zapfen.
Größen: ZLF40
Lieferumfang:
- Systainer
- Zapfenschablone
- Lochschablone
- Fräsführung
- Horizontalanschlag tiefe Ausführung
- Horizontalanschlag normale Ausführung
- Seitenanschlag
- Simplex Anschlagbacke
- Späneschutz horizontal
Je nach Oberfräse gibt es verschiedene Arretierplatten und Fräser, Konfiguration und Preise können daher abweichen.
