X-fix Frässchablonen

Die Herausforderung:

Brettsperrholzplatten stirnseitig oder an Ecken kraftschlüssig zu Verbinden, ohne dabei Stahlteile oder Schrauben zu verwenden, ist kompliziert und zeitaufwendig.

Die Lösung:

Mit den X-fix Frässchablonen lassen sich die Einfräsungen, für die patentierten und ETA-18/0254
zugelassenen X-fix Holz-Verbinder, rasch erstellen und die Bauteile können optimal kraftschlüssig und sehr schnell miteinander Verbunden werden.

Schablonen

X-fix C für Platten- Querverbindungen, X-fix L für Platten- Längsverbindungen

  • X-fix C

  • X-fix C mini

  • X-fix L

Möglichkeiten

Video

Vorteile

  • Mobil für Werkstatt oder Baustelle

    Groß für die Werkstatt aber nicht zu groß für die Baustelle, und ist dadurch leicht zu transportieren.

  • Sicheres Arbeiten durch patentierte Fräsführung

    Die Oberfräse wird mit der Arretierplatte durch eine 90 Grad Drehung sicher in die Fräsführung eingehängt. Dadurch arbeiten sie sicher und ermüdungsfrei.

  • Hohe Wertschöpfung

    Durch die eigene Bearbeitung von Holz Bauteilen verbleibt die Wertschöpfung in ihrem Betrieb.

  • Modulares Konzept

    Einige Komponenten wie die Arretierplatte, div. Anschläge udgl. sind untereinander austauschbar und können mit anderen Lignatool- Frässystemen kombiniert werden.

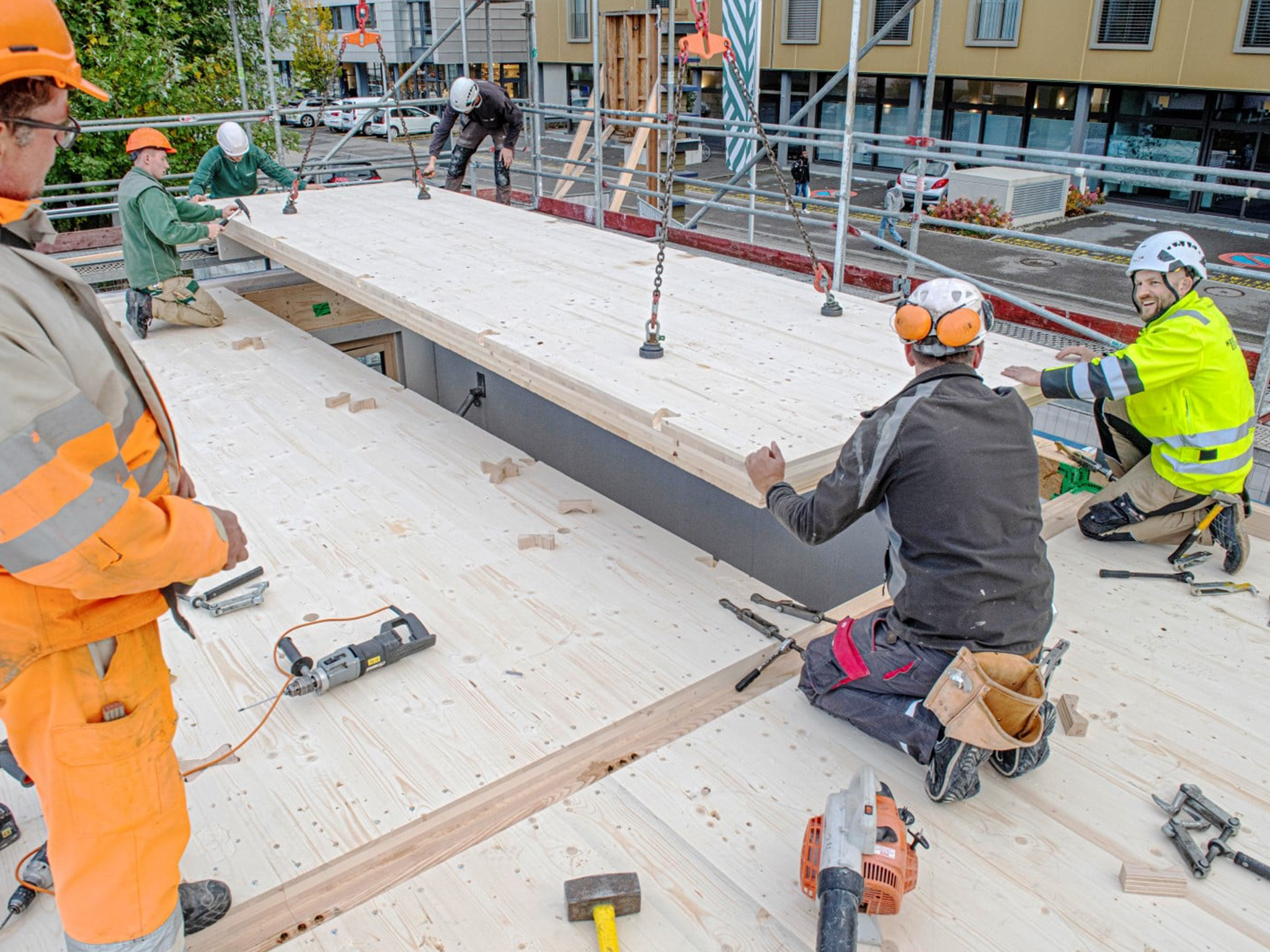

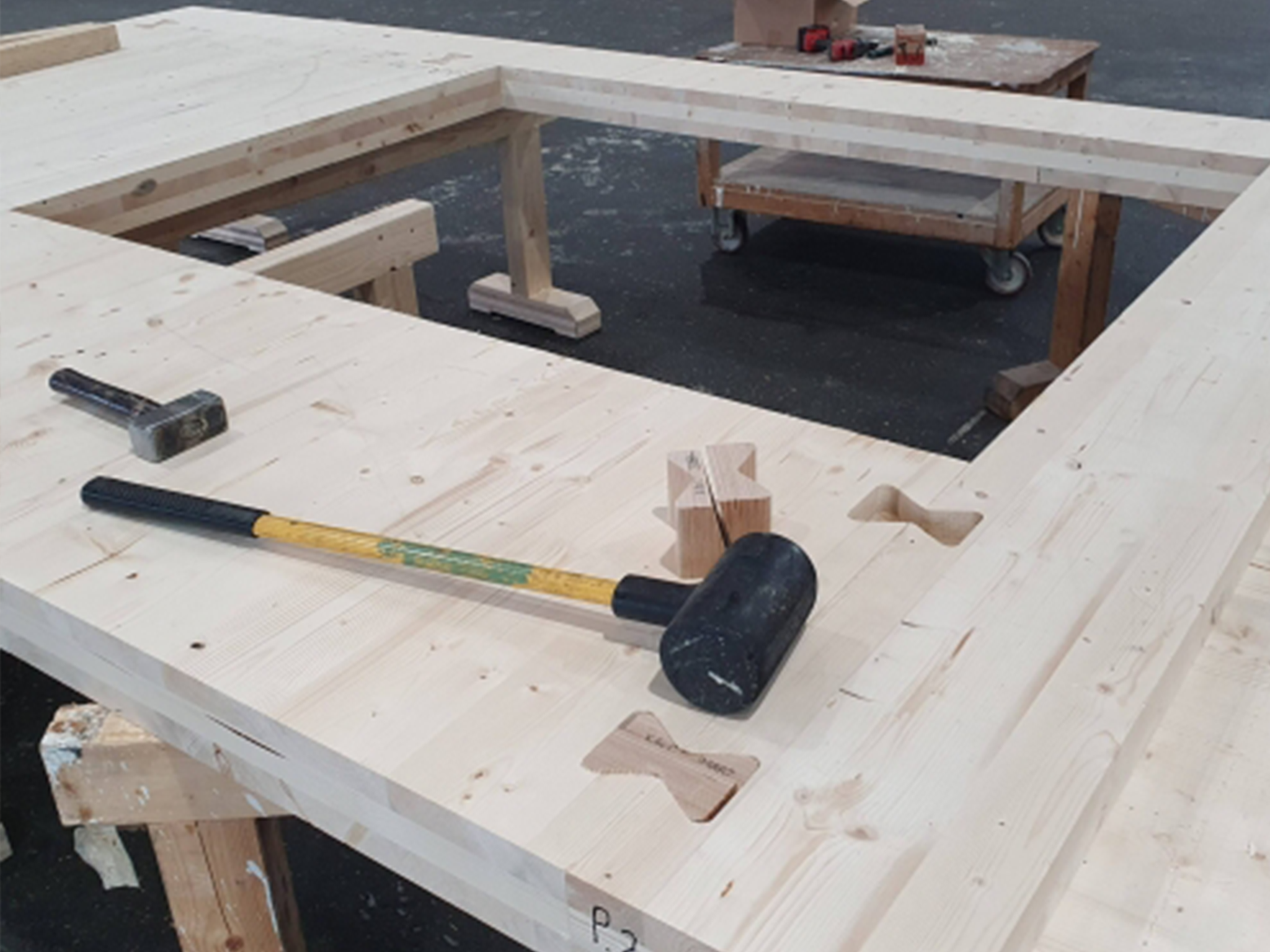

  • Schnelle Montage

    Sparen Sie wertvolle Arbeitszeit durch schnelle Montage auf der Baustelle.

  • Hohe handwerkliche Qualität

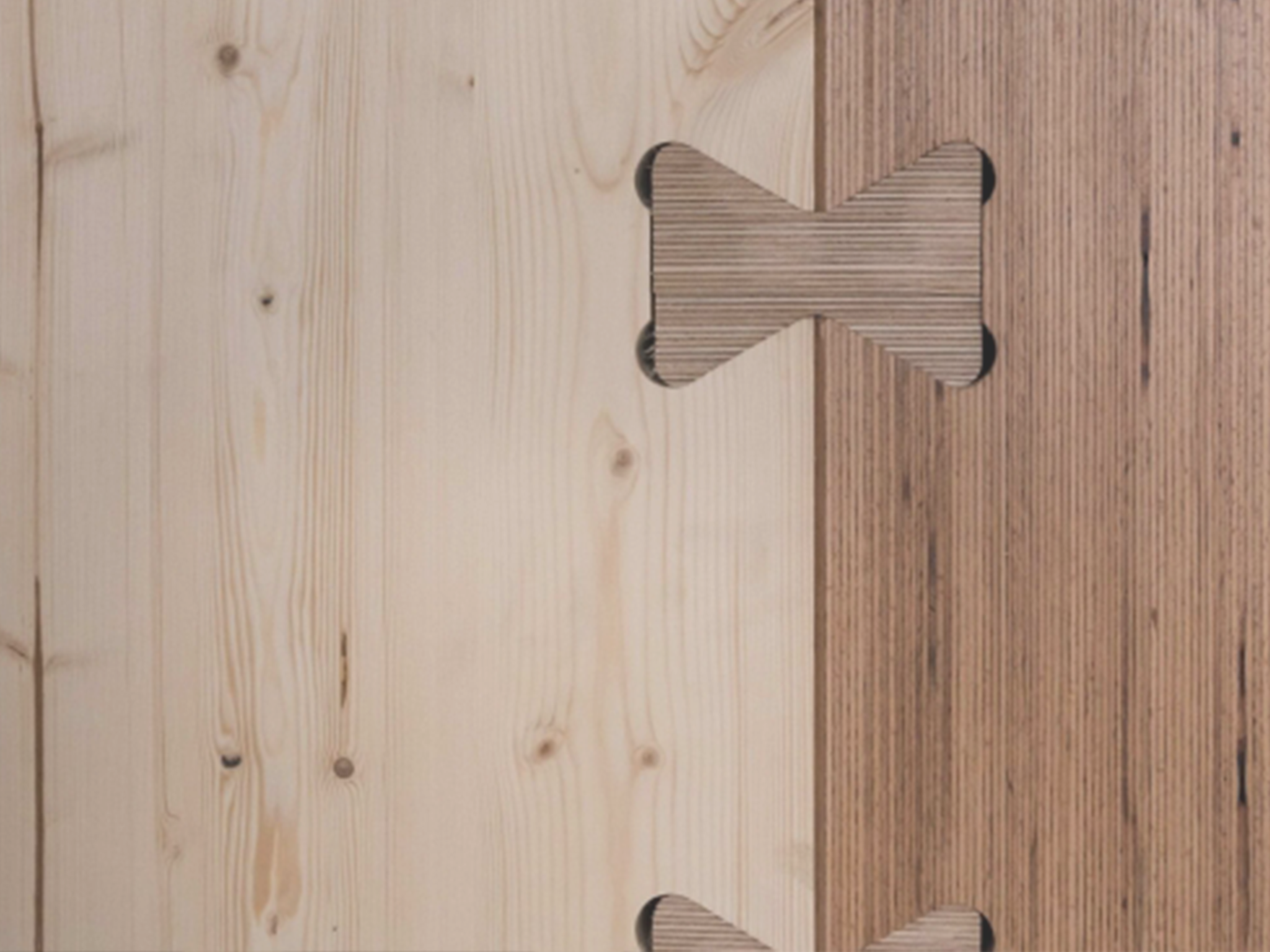

    Holzverbindungen sind ästhetisch sehr anspruchsvoll, das ist vor allem bei Aufträgen mit sichtbaren Holzkonstruktionen sehr wichtig.

  • Rückbaubar

    Ermöglicht effizientes und zuverlässiges sowie zerstörungsfreies Rückbauen von Gebäuden und Projekten.

  • Zulassung

    Mit unserer Zulassung ETA-18/0254 bieten wir Ihnen garantierte Qualität und Zuverlässigkeit.

  • Statik

    Lassen Sie sich von der statischen Belastbarkeit dieser hochwertigen Holzverbindung überzeugen und inspirieren.

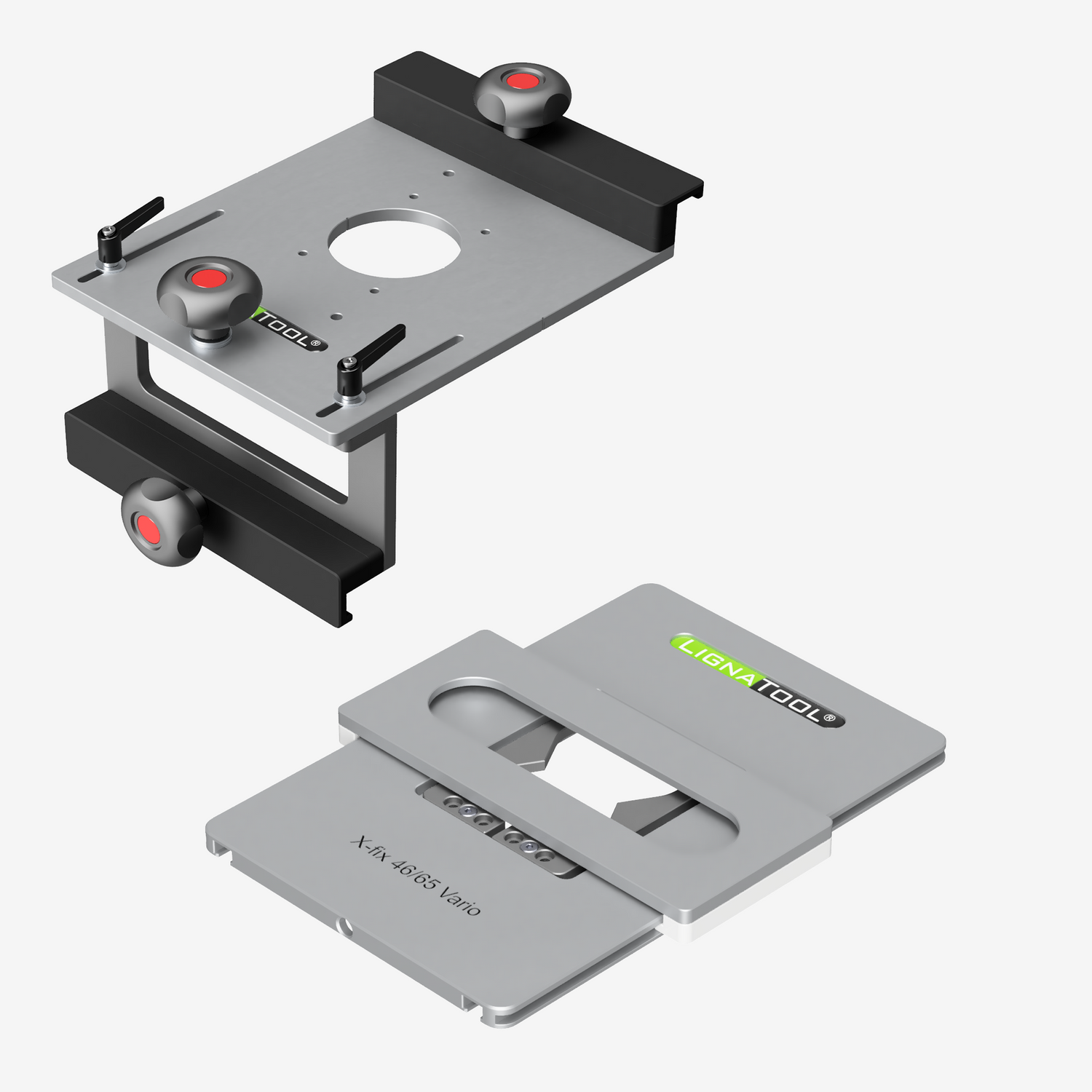

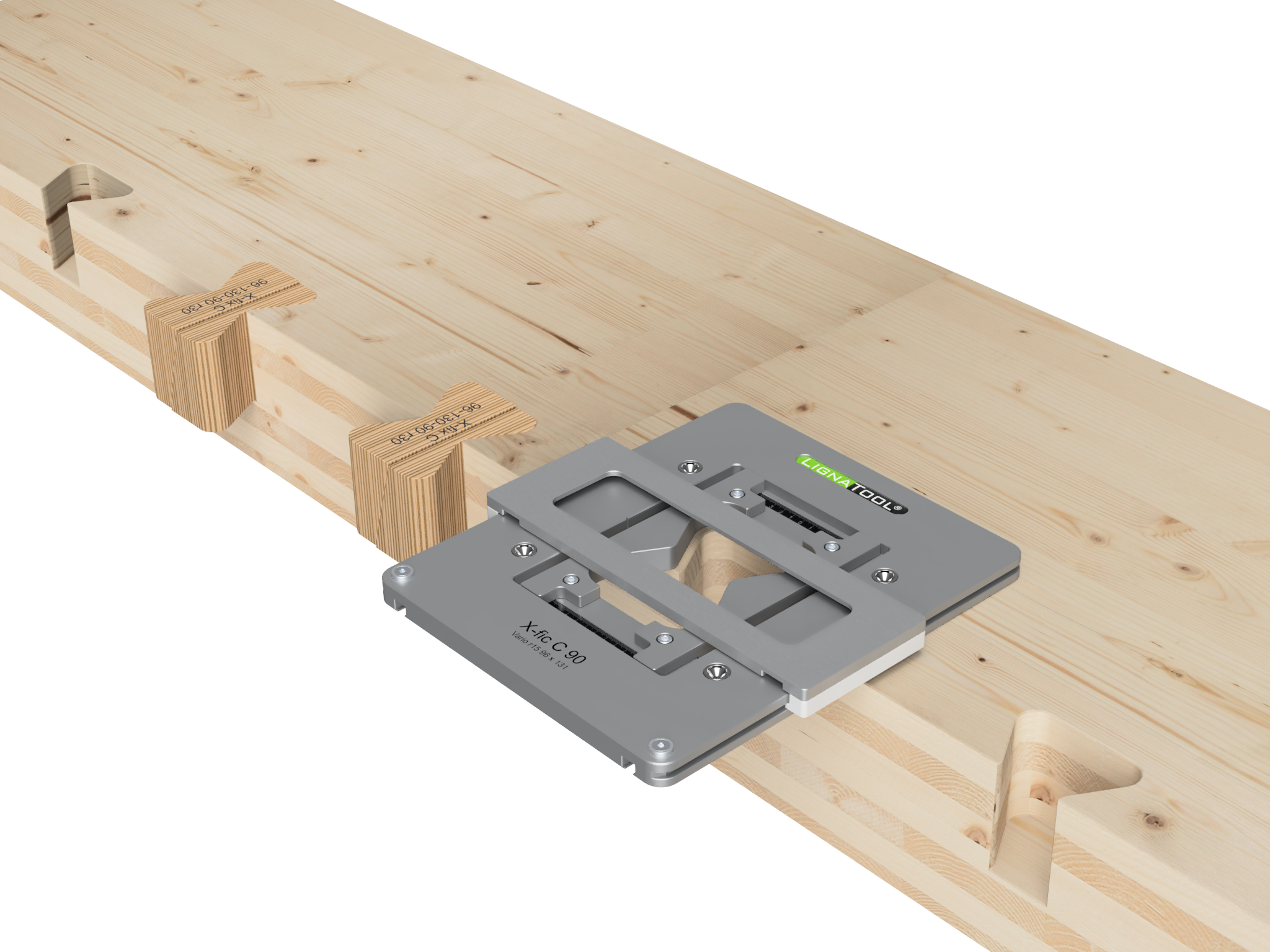

X-fix C Frässchablone

Diese Bestandteile machen die Frässchablonen so besonders.

Einklappbarer Inhalt

Grundplatte

Die Schablone besteht aus eloxiertem Aluminium und Befestigungs- Buchsen aus Edelstahl, die bei Verschleiß ausgetauscht werden können.

Anschläge

Die verstellbaren Anschläge befinden sich un der Unterseite der Schablone.

Befestigung

Die Befestigung kann wahlweise durch Schrauben oder Hebelzwingen erfolgen.

Fräsführung

Besteht aus eloxiertem Aluminium mit speziellen Gleitlagern. Die Oberfräse wird mit der Arretierplatte in die Sicherheits-Fräsführung eingehängt. Dadurch kann sicher und ermüdungsfrei gearbeitet werden.

Arretierplatte

Die Arretierplatte besteht aus Kunststoff und wird an die Unterseite der Oberfräse geschraubt.

Konturring

Wird mit einem Sicherungsring an der Arretierplatte befestigt. Der Konturring gleitet beim Fräsen entlang der Schablone und den Anschlägen und tastet somit die Fräskontur ab.

Feineinstellung

Die Fräskontur ist verstellbar, damit kann die Klemmkraft der Holzverbindung reguliert werden.

Oberfräsen

Folgende Oberfräsen können verwendet werden:

  • Festool OF2200
  • Festool OF1400
  • Mafell LO65
  • Scheer HM16-HM25 (Adapter erforderlich)
  • DeWalt 626
  • Makita RP2300 (Fräser mit speziellem Schaft)
  • Andere auf Anfrage

Fräser mit Wendemesser

Die Fräser haben einen Konusschaft ø20mm und werden mit einer Doppelgewinde Mutter direkt in den Konus der Oberfräse geschraubt.
Es sind verschiedenen Gesamtlängen erhältlich, der Durchmesser beträgt 30mm, die Arbeitslänge beträgt 60mm.

Zum Fräsen entlang der Schablone wird ein Konturring benötigt.

Abmessungen - Frästiefe

Es kann bis zu einer Tiefe von 90mm gefräst werden.

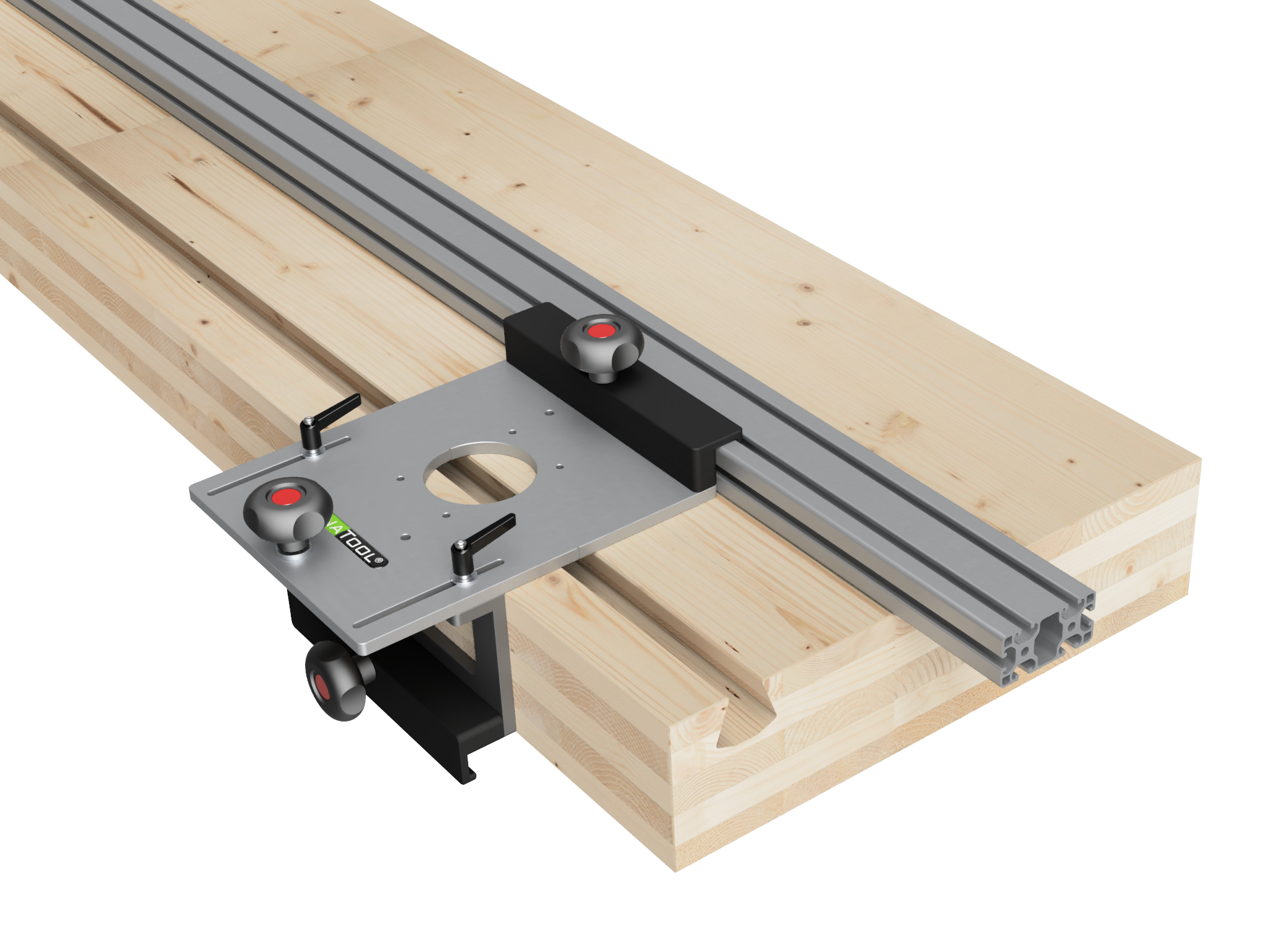

X-fix L Frässchablone

Diese Bestandteile machen die Frässchablonen so besonders.

Einklappbarer Inhalt

Grundplatte

Die Schablone besteht aus eloxiertem Aluminium, die Oberfräse wird direkt auf die Grundplatte geschraubt und in das Führungsprofil eingehängt.

Führungsschiene

Die Führungsschiene 80x40mm besteht aus 2 eloxierten Aluminiumprofilen mit einer Länge von jeweils 150cm welche mit Profllverbindern zu einer Gesamtlänge von 300cm verschraubt werden. Die Oberfräse wird mit der Grundplatte in das Führungsprofil eingehängt. Dadurch kann sicher und ermüdungsfrei gearbeitet werden.

Befestigung

Die Befestigung des Führungsprofils kann wahlweise durch Schrauben oder mit Hebelzwingen erfolgen.

Seitenführung

Die Seitenführung wird auf den gewünschten Fräs-Achsabstand eingestellt.

Oberfräsen

Folgende Oberfräsen können verwendet werden:

  • Festool OF2200
  • Mafell LO65
  • Scheer HM16-HM25 (Adapter erforderlich)
  • DeWalt 626
  • Andere auf Anfrage

Profilfräser mit Wechselmesser

Der Profilfräser hat einen Konusschaft ø20mm und wird mit einer Doppelgewinde Mutter direkt in den Konus der Oberfräse geschraubt.

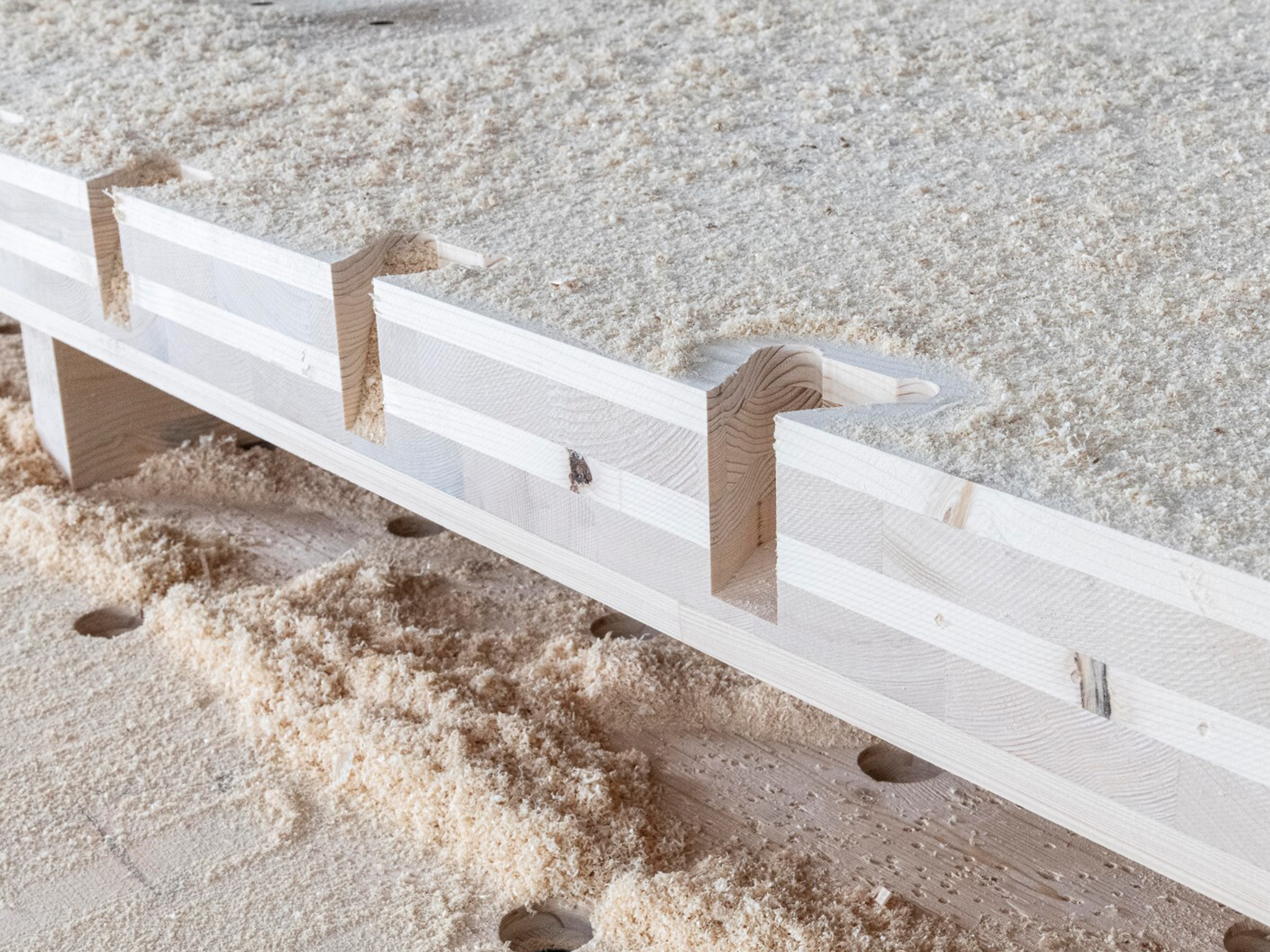

Bearbeitungen

Die Fräsungen können auf der Oberseite oder an der Stirnseite ausgeführt werden.

Pakete

Einklappbarer Inhalt

X-fix C

Fräsgröße: 96x130mm
Frästiefe: bis 90mm

Lieferumfang:

  • Systainer
  • Frässchablone
  • Fräsführung
  • Anschlag
  • Arretierplatte
  • Konturring
  • Helicut Fräser Ø 30mm mit Wendemesser

Je nach Oberfräse gibt es verschiedene Arretierplatten und Fräser, Konfiguration und Preise können daher abweichen.

X-fix C mini

Fräsgröße: 45x65mm
Frästiefe: bis 45mm

Lieferumfang:

  • Systainer
  • Frässchablone
  • Fräsführung
  • Anschlag
  • Arretierplatte
  • Konturring
  • Fräser Ø 12mm

Je nach Oberfräse gibt es verschiedene Arretierplatten und Fräser, Konfiguration und Preise können daher abweichen.

X-fix L

Frästiefe: bis 42mm

Lieferumfang:

  • Systainer
  • Frässchablone
  • Seitenführung
  • Führungsprofil
  • Profilfräser mit Wechselmesser

Je nach Oberfräse gibt es verschiedene Arretierplatten und Fräser, Konfiguration und Preise können daher abweichen.

X-fix Verbindungselemente

  • X-fix C 65/130 Verbinder

  • X-fix C 45/60 Verbinder

  • X-fix L 50/80 Verbinder
