Universal Frässchablone

Die Herausforderung:

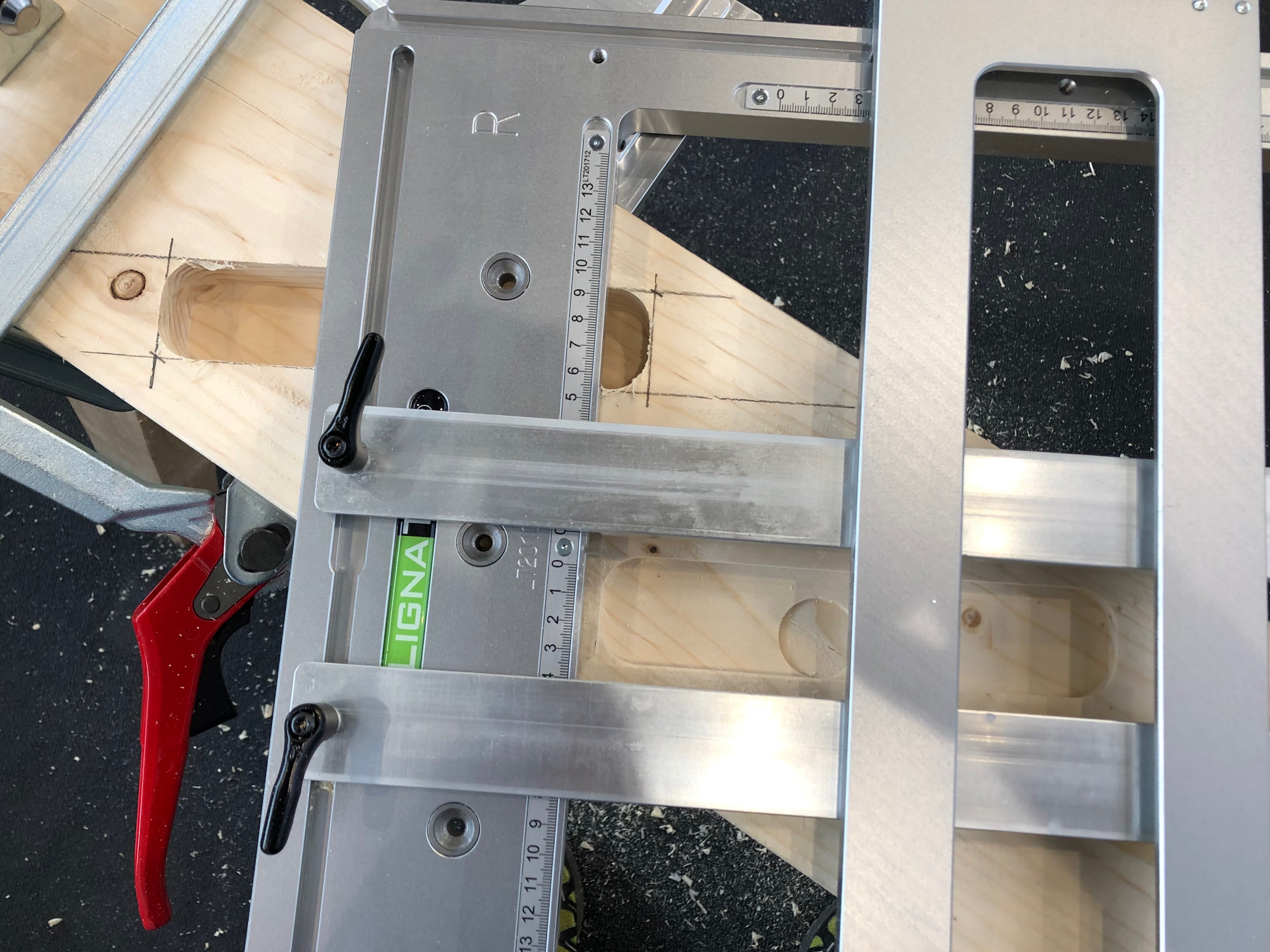

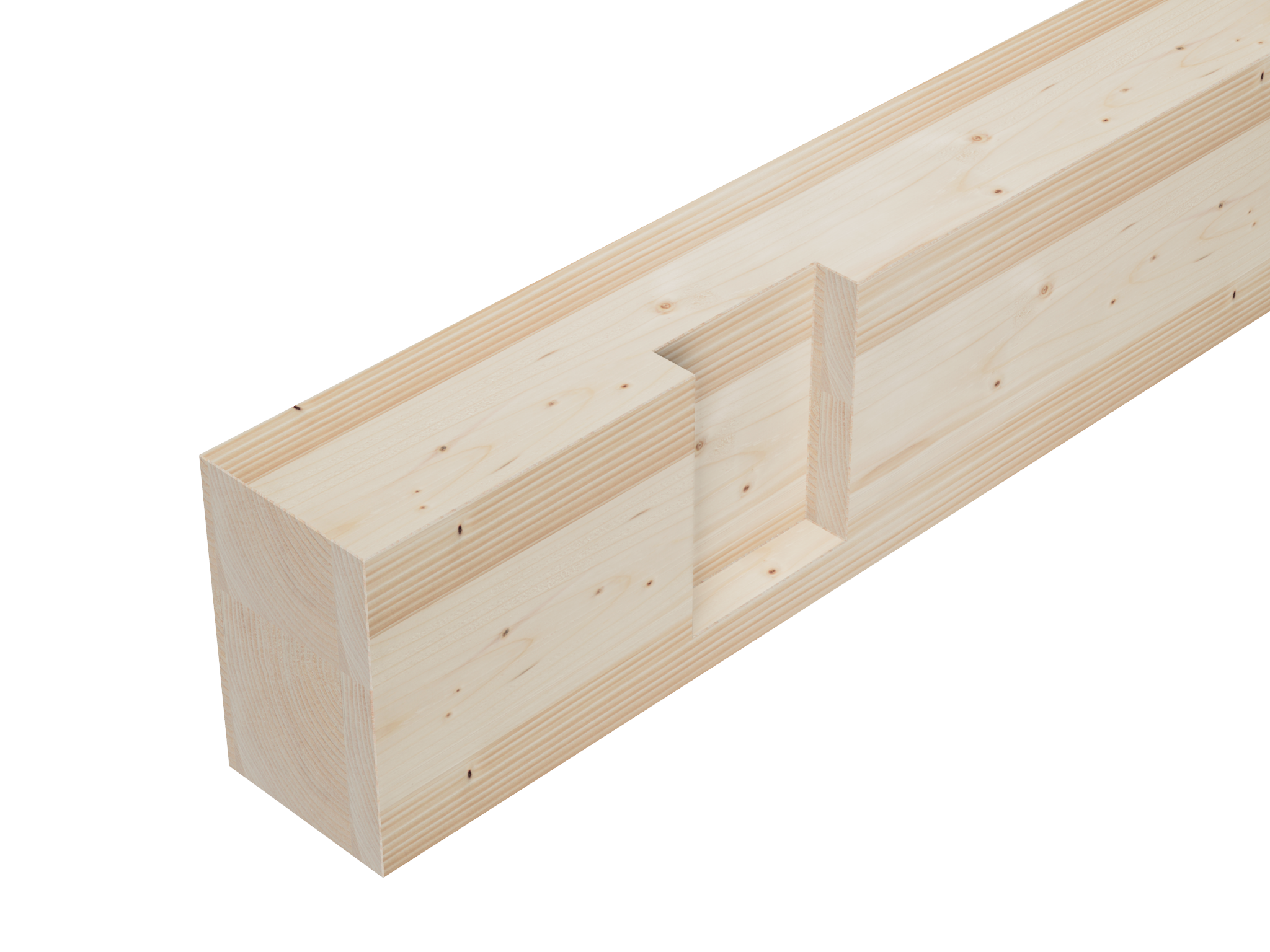

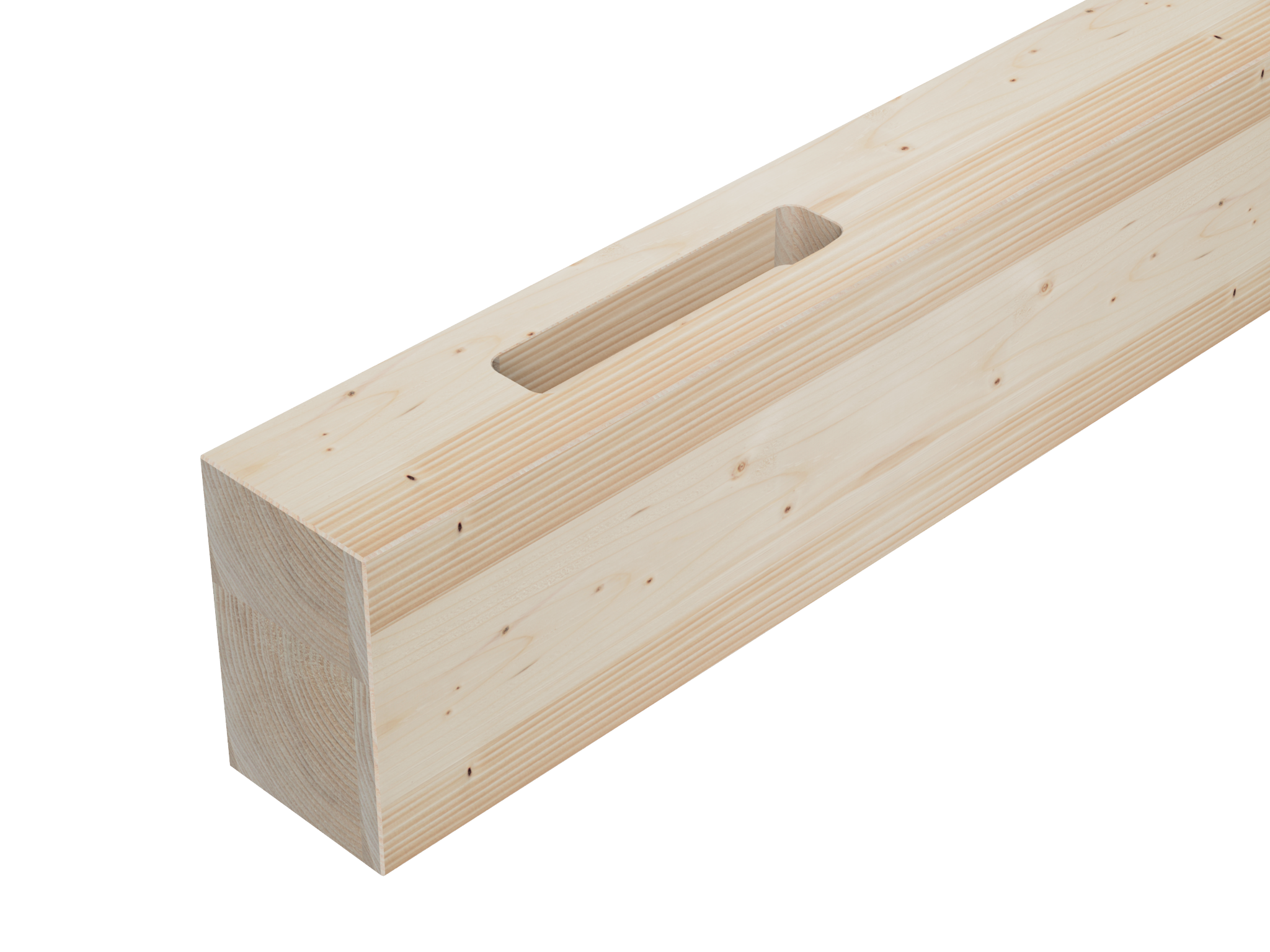

Schräg verlaufende Holzeinschnitte oder Einfräsungen können nur aufwändig von Hand, oder von teuren CNC-Maschinen erstellt werden.

Die Lösung:

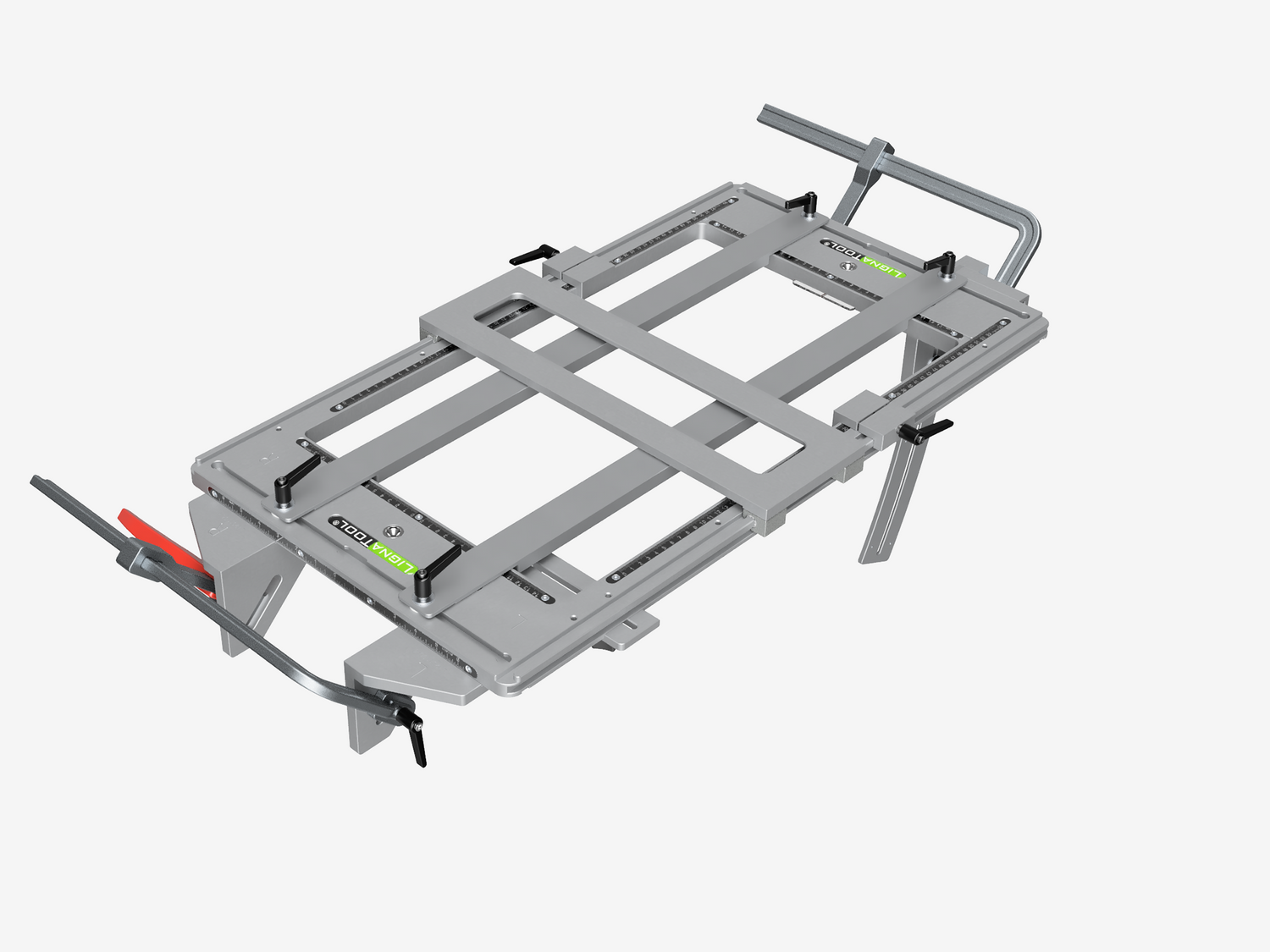

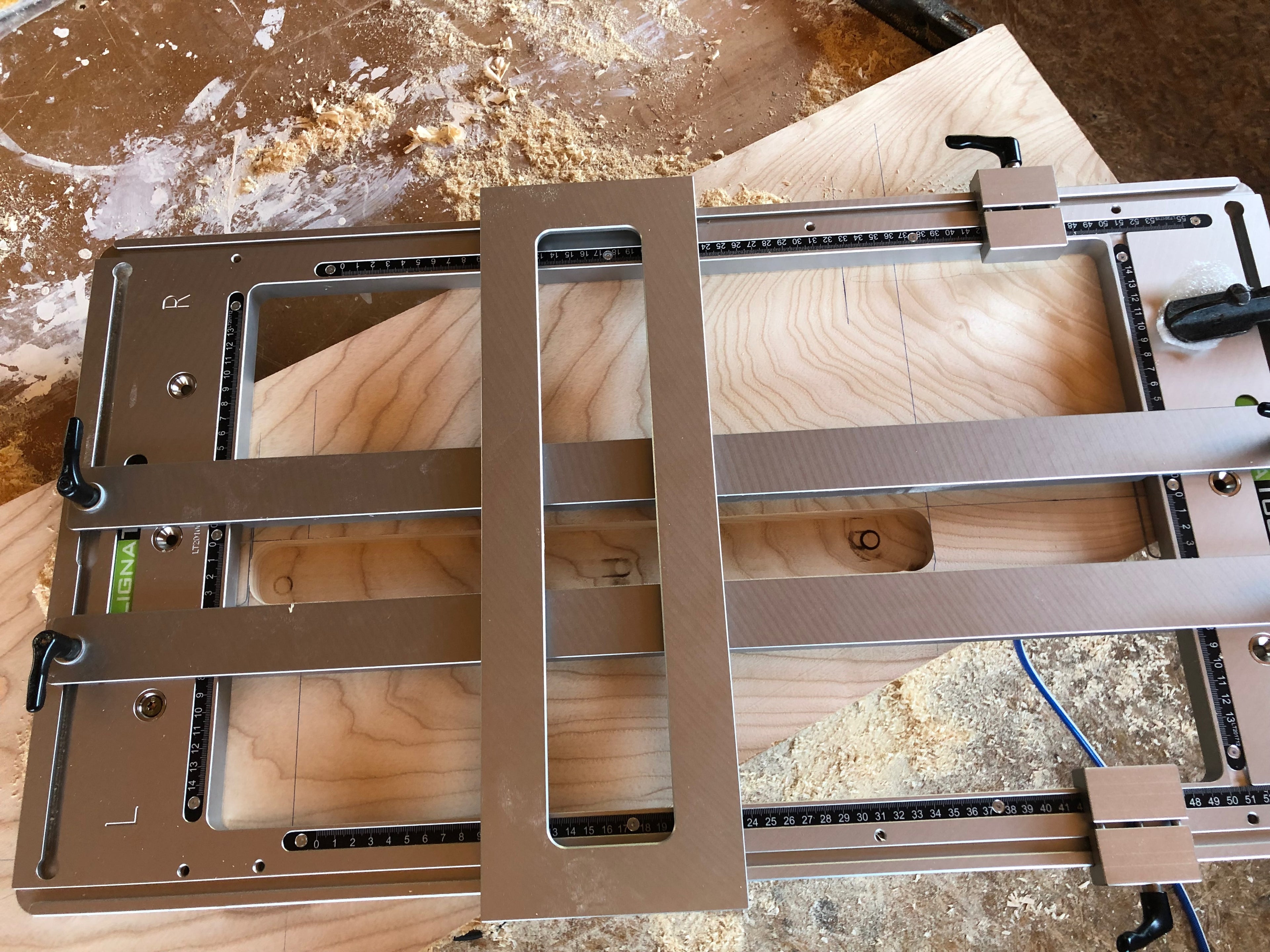

Mit der Lignatool Universalschablone können schräg geneigte sowie ebene Einfräsungen in unterschiedlichen Tiefen und Größen, leicht und schnell erstellt werden.

Möglichkeiten

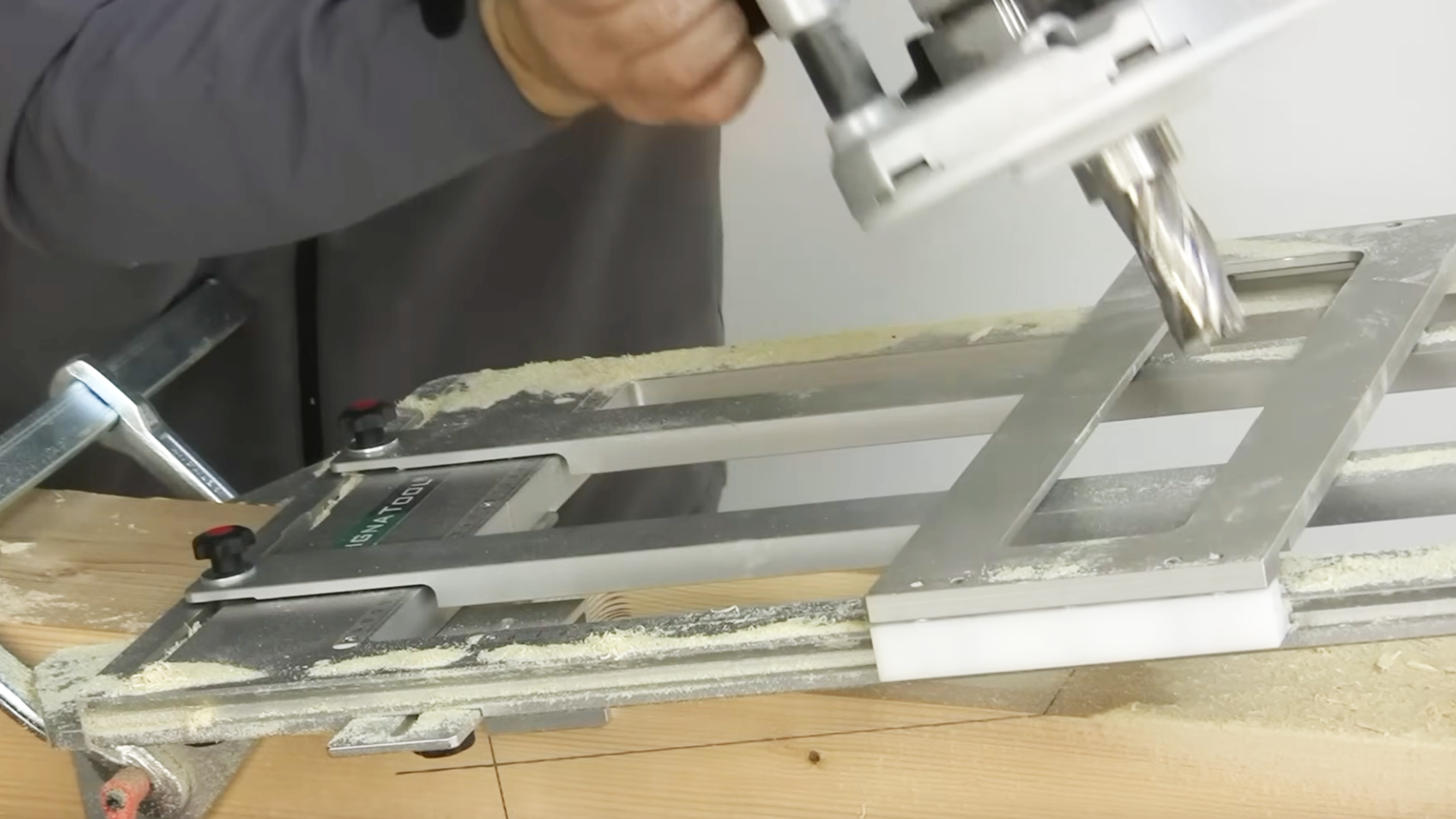

Video

Vorteile

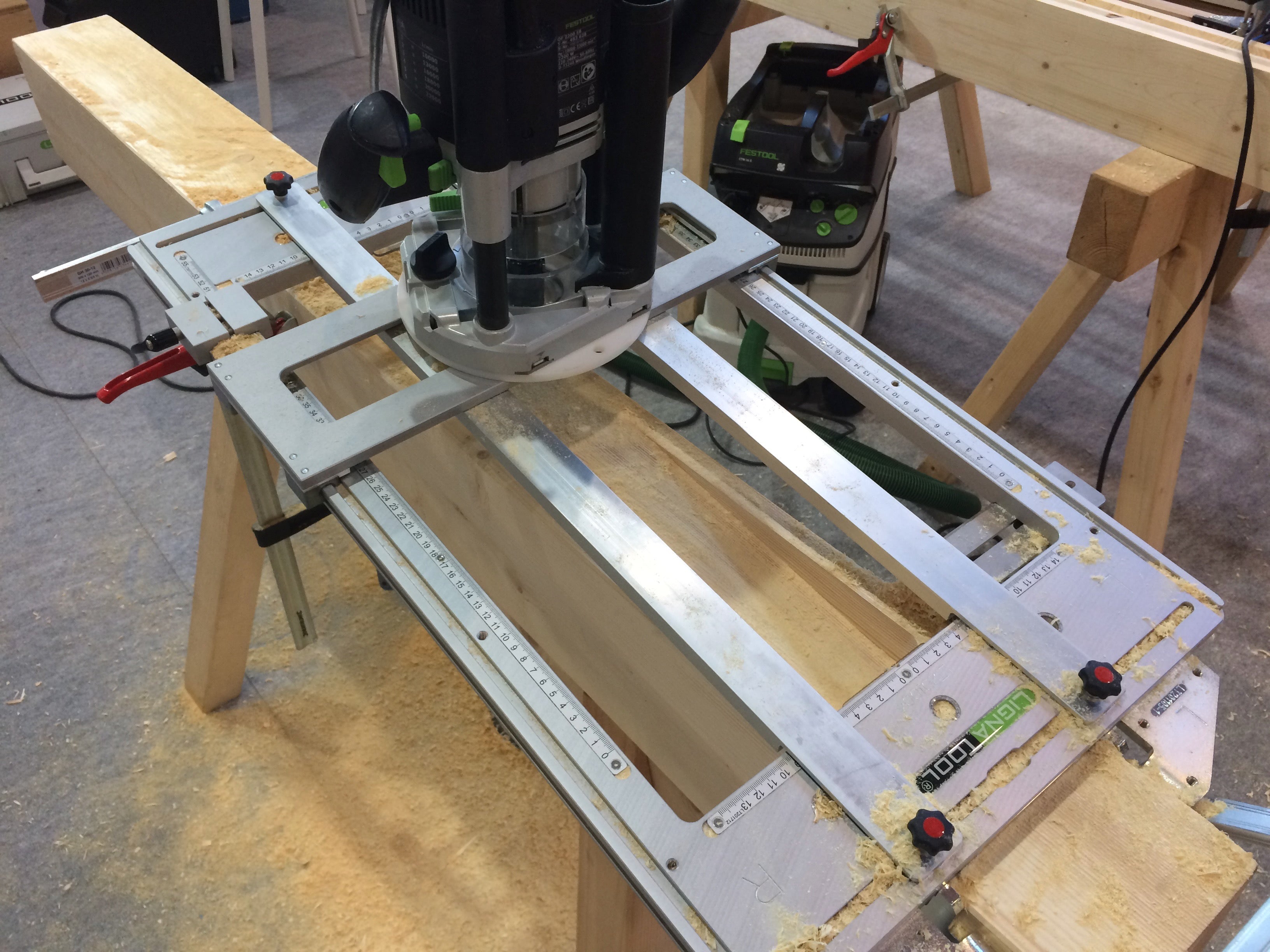

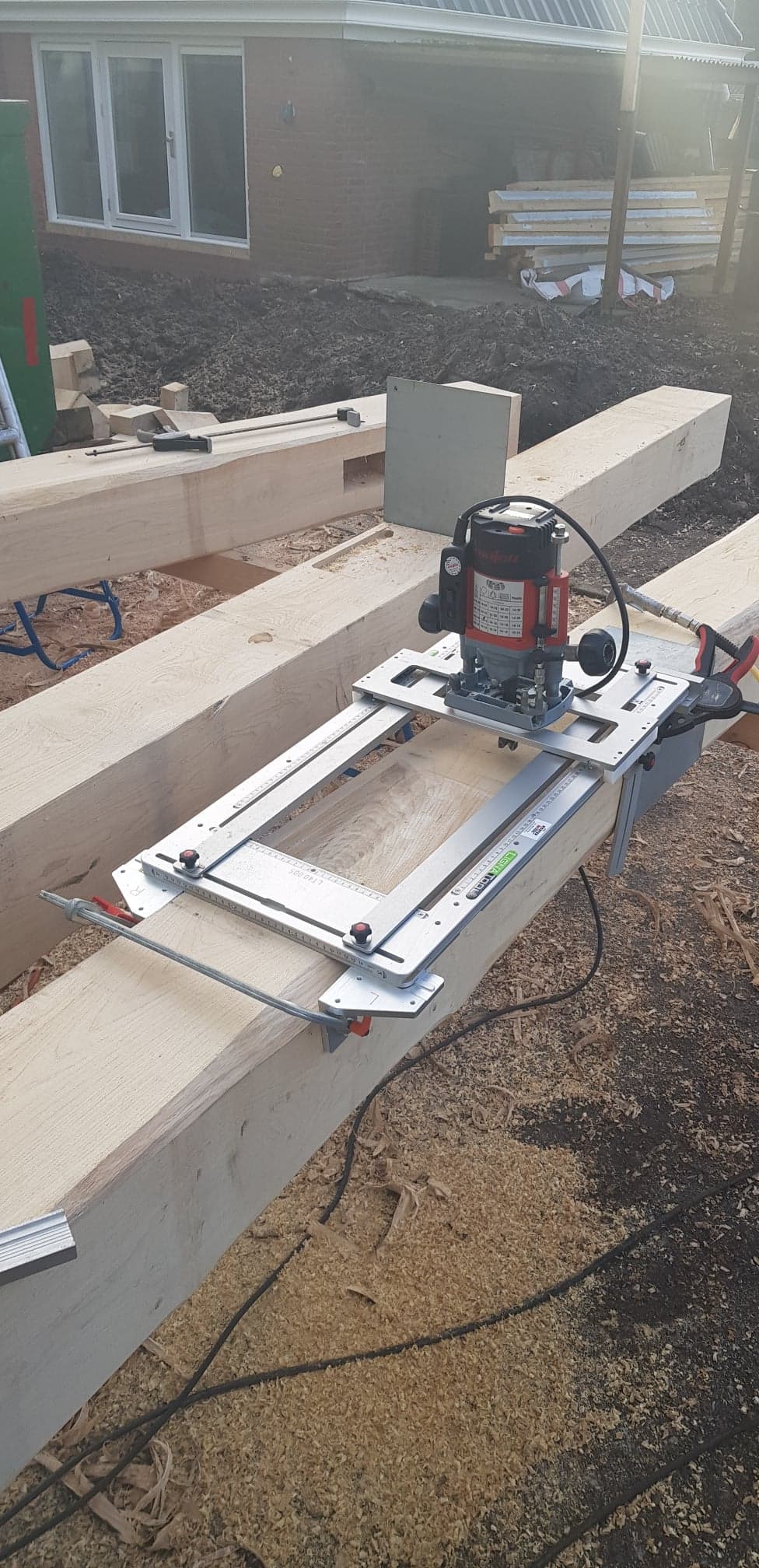

  • Mobil für Werkstatt oder Baustelle

    Groß für die Werkstatt aber nicht zu groß für die Baustelle, und ist dadurch leicht zu transportieren.

  • Sicheres Arbeiten durch patentierte Fräsführung

    Die Oberfräse wird mit der Arretierplatte durch eine 90 Grad Drehung sicher in die Fräsführung eingehängt. Dadurch arbeiten sie sicher und ermüdungsfrei.

  • Hohe Wertschöpfung

    Durch den eigene Bearbeitung von Holz Bauteilen verbleibt die Wertschöpfung in ihrem Betrieb.

  • Lieferumfang

    Die Pakete sind je nach Verwendungszweck und Budget unterschiedlich zusammengestellt und können jederzeit individuell angepasst werden.

  • Modulares Konzept

    Einige Komponenten wie die Arretierplatte, div. Anschläge udgl. sind untereinander austauschbar und können mit anderen Lignatool- Frässystemen kombiniert werden.

  • Hohe handwerkliche Qualität

    Holzverbindungen sind ästhetisch sehr anspruchsvoll, das ist vor allem bei Aufträgen mit sichtbaren Holzkonstruktionen sehr wichtig.

Komponenten

Diese Bestandteile machen die Frässchablonen so besonders.

Einklappbarer Inhalt

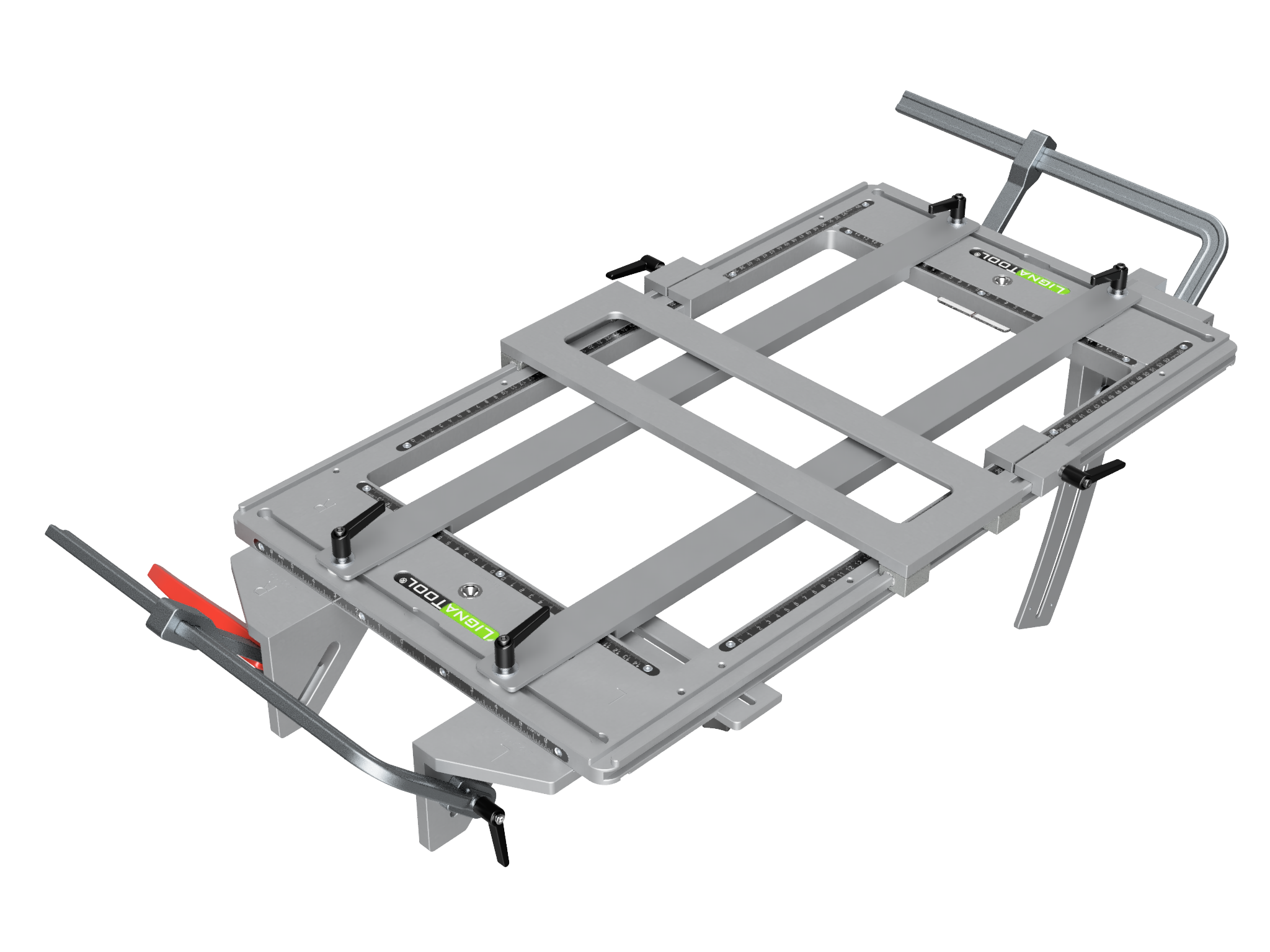

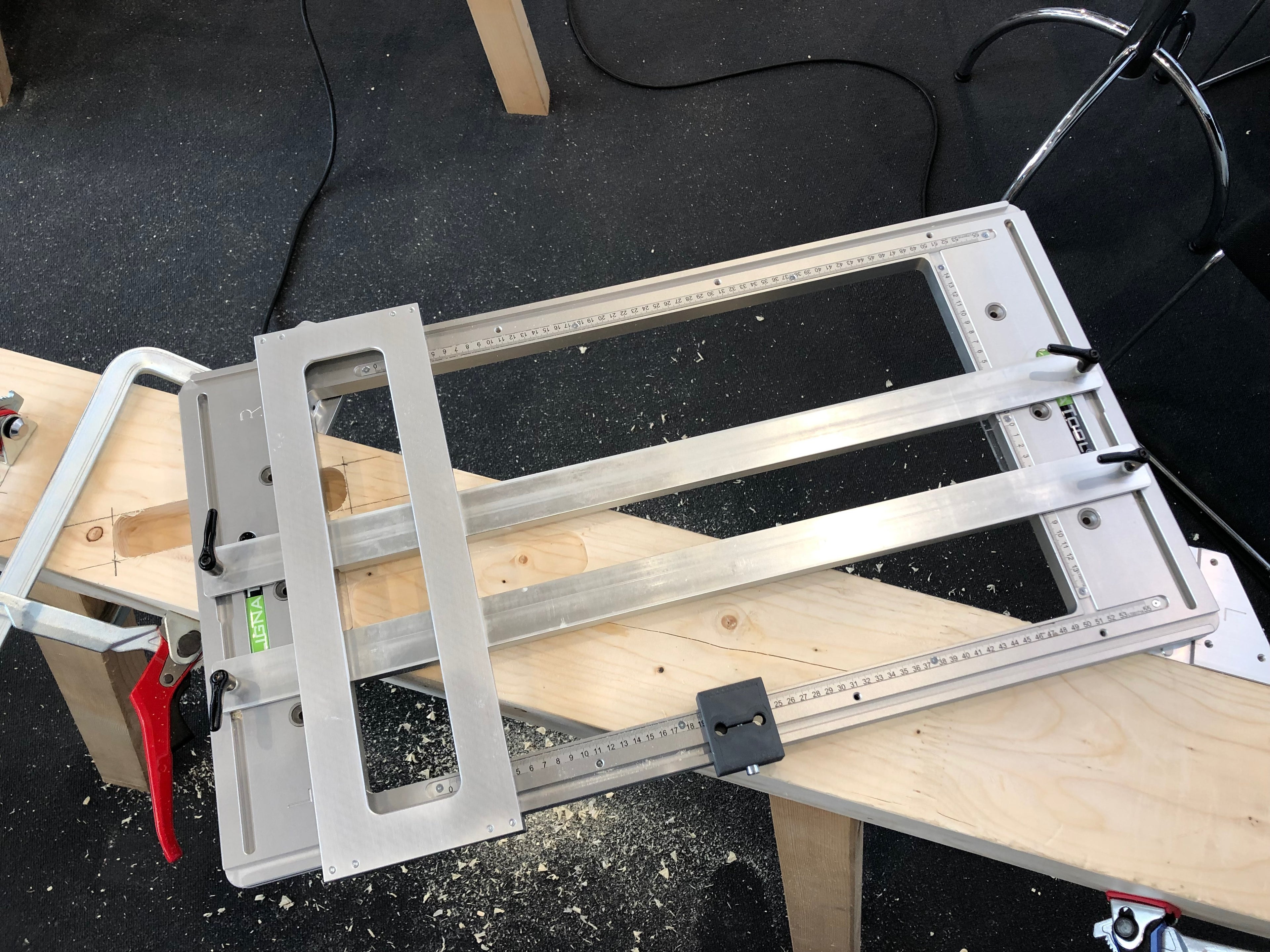

Grundplatte

Die Schablone besteht aus eloxiertem Aluminium und Befestigungs- Buchsen aus Edelstahl, die bei Verschleiß ausgetauscht werden können.

Skalen

Skalen aus schwarz eloxiertem Aluminium mit heller Gravur für hohen Ablese-Kontrast, beständig gegen Lösemittel und mechanische Beanspruchung.

Befestigung

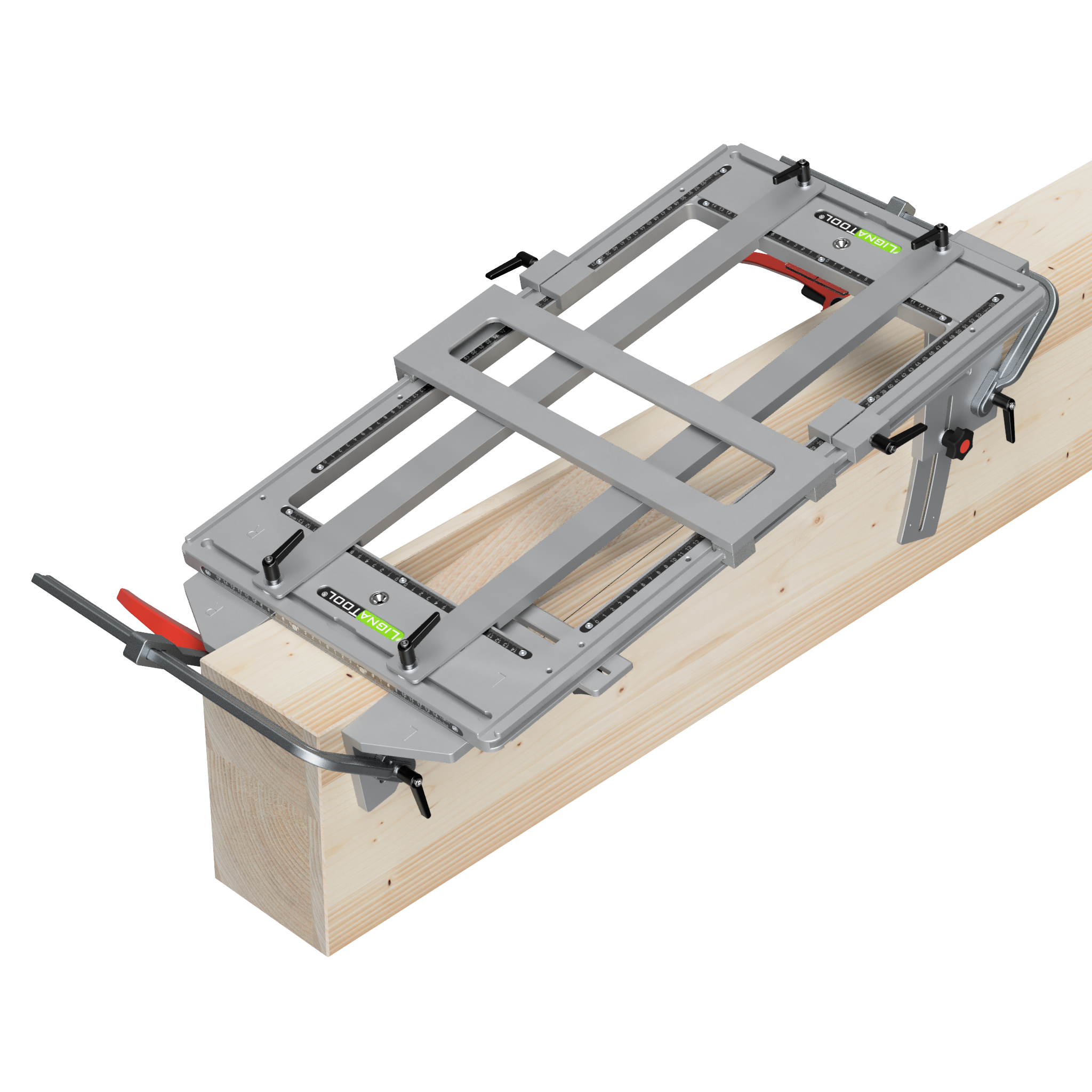

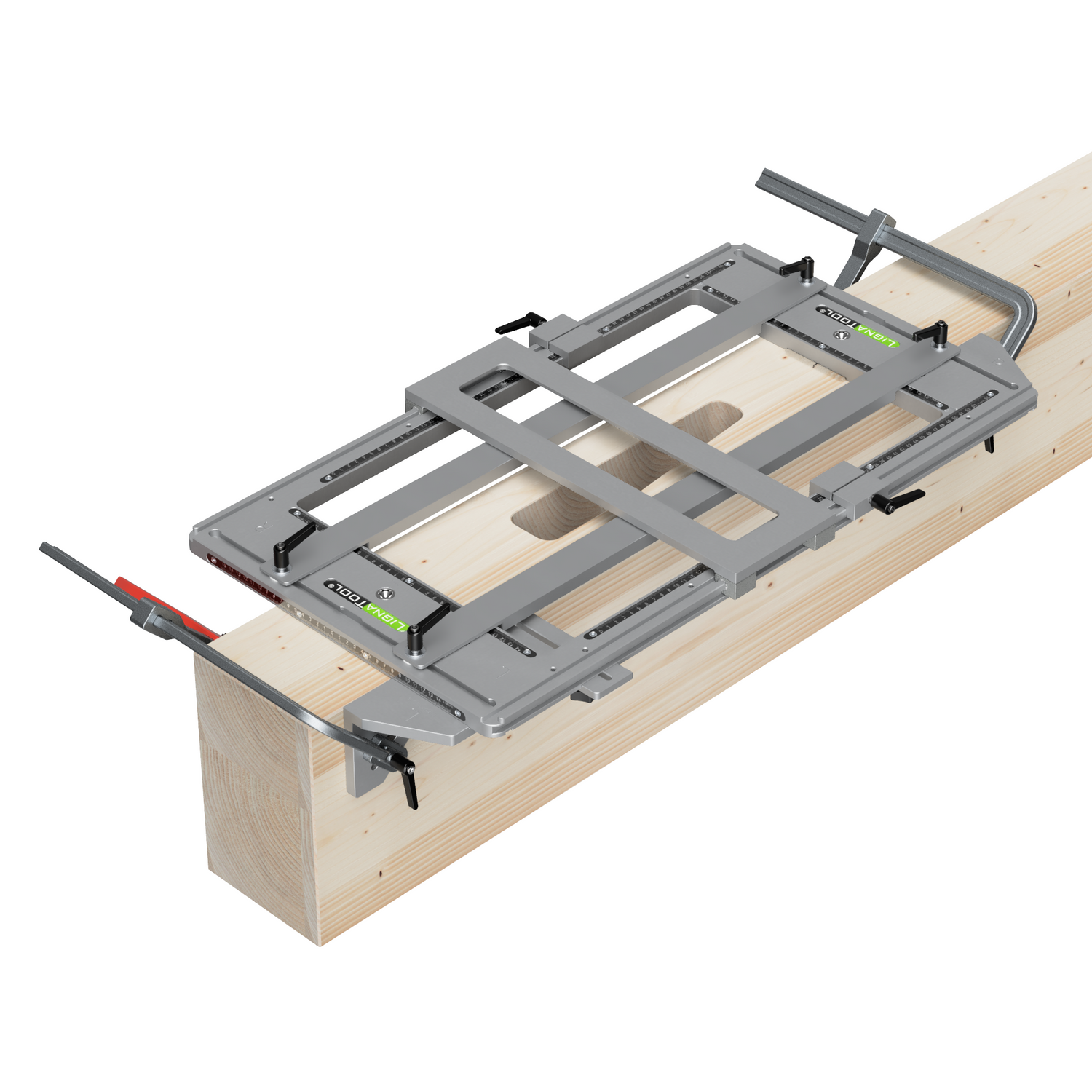

Die Befestigung kann wahlweise durch Schrauben oder durch Befestigungswinkel mit Hebelzwingen erfolgen.

Fräsführung

Besteht aus eloxiertem Aluminium mit speziellen Gleitlagern. Die Oberfräse wird mit der Arretierplatte in die patentierte Sicherheits-Fräsführung eingehängt. Dadurch kann sicher und ermüdungsfrei gearbeitet werden.

Arretierplatte

Die Arretierplatte besteht aus Kunststoff und wird auf die Laufsohle der Oberfräse geschraubt.

Passend für folgende Oberfräsen:

  • Mafell LO65
  • Festool OF2200
  • Festool OF1400
  • Scheer HM16-HM25
  • DeWalt 625 / 626
  • Makita RP2300
  • Bosch GOF2000
  • Andere Modelle auf Anfrage

Konturring

Wird mit einem Sicherungsring an der Arretierplatte befestigt. Der Konturring gleitet beim Fräsen entlang der Schablone und den Anschlägen und tastet somit die Fräskontur ab.

Schräg und in der Neigung verstellbare Anschläge

Die Schablone kann schräg wie bei Treppenstufen, oder mit der Winkeleinstellung geneigt wie beim Strebenversatz, verwendet werden.

Winkeleinstellung in Grad oder Prozent

Die exakte Neigung kann an der Winkel- Einstellskala in Grad oder Prozent eingestellt werden.

Oberfräsen

Folgende Oberfräsen können verwendet werden:

  • Festool OF2200
  • Festool OF1400
  • Mafell LO65
  • Scheer HM16-HM25 (Adapter erforderlich)
  • DeWalt 626
  • Makita RP2300 (Fräser mit speziellem Schaft)
  • Andere Modelle auf Anfrage

Fräser mit Wendemesser

Die Fräser haben einen Konusschaft ø20mm und werden mit einer Doppelgewinde Mutter direkt in den Konus der Oberfräse geschraubt.
Es sind verschiedenen Gesamtlängen erhältlich, der Durchmesser beträgt 30mm, die Arbeitslänge beträgt 60mm.

Abmessungen

Die Schablone ist 400mm breit und 770mm lang. Die maximale Fräsfläche ist 310x550mm die maximale Neigung ist 25 Grad.

Sonderformen

Es können Formplatten nach Kundenwunsch angefertigt werden, diese werden mit vier Schrauben an der Grundplatte befestigt.

Varianten

Universal Fräßschablone

Für ebene Bearbeitungen.

  • Breite max. 310mm
  • Länge max. 550mm

Universal Fräßschablone mit Winkeleinstellung

Für ebene und geneigte Bearbeitungen.

  • Breite max. 310mm
  • Länge max. 550mm
  • Neigung max. 25 Grad

Pakete

Einklappbarer Inhalt

Universal Frässchablone

Universal Fräßschablone

Lieferumfang:

  • Grundplatte
  • Seitenanschläge
  • Mittelachsen Anzeiger
  • Klemmfixierung
  • Hebelzwingen
  • Fräsführung
  • Fräsführung Stopper

Je nach Oberfräse gibt es verschiedene Arretierplatten und Fräser, Konfiguration und Preise können daher abweichen.

Universal Fräßschablone mit Winkeleinstellung (Bild)

Lieferumfang:

  • Grundplatte
  • Seitenanschläge
  • Mittelachsen Anzeiger
  • Klemmfixierung
  • Hebelzwingen
  • Fräsführung
  • Fräsführung Stopper
  • Fräskanten Anzeiger
  • Winkeleinstellung mit Skala

Je nach Oberfräse gibt es verschiedene Arretierplatten und Fräser, Konfiguration und Preise können daher abweichen.
