Blockbohlen Frässchablone
Die Herausforderung:
Die Herstellung von Blockhaus Eckverbindungen ist eigentlich nur mit teuren Spezial-Maschinen für den Blockhausbau möglich, für den gelegentlichen Einsatz sind diese Maschinen zu teuer und unrentabel.
Die Lösung:

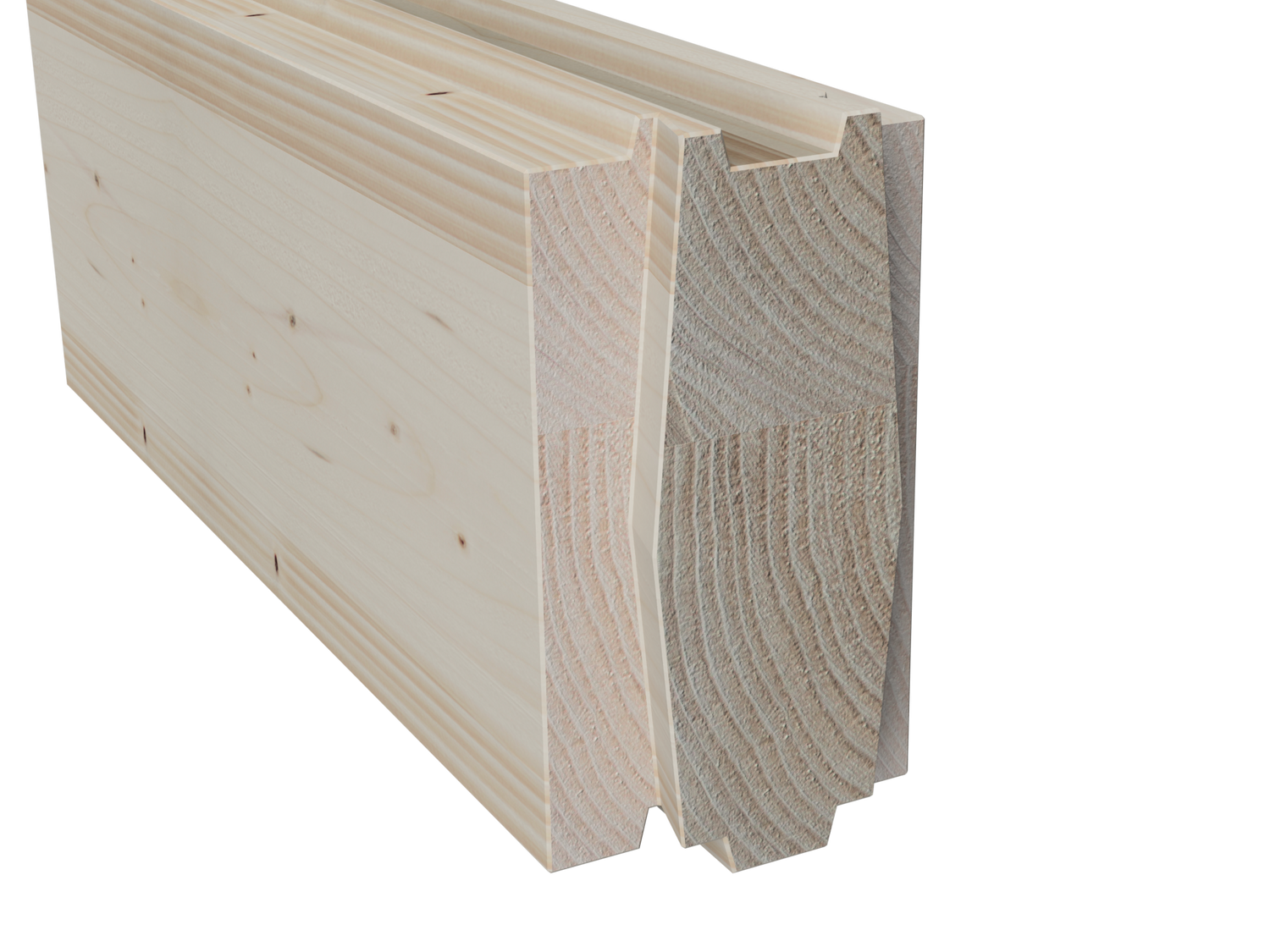

Mit der völlig neuartigen, von uns entwickelten, Doppel-Schwalbenschwanz Holzverbindung, lassen sich luftdichte Eck- und Wandverbindungen schnell
und einfach realisieren.
Möglichkeiten
Vorteile
-
Mobil für Werkstatt oder Baustelle
Wird in einer praktischen und wasserdichten Kunststoff-Box (Systainer) geliefert und ist dadurch leicht zu transportieren.
-
Sicheres Arbeiten durch patentierte Fräsführung
Die Oberfräse wird mit der Arretierplatte durch eine 90 Grad Drehung sicher in die Fräsführung eingehängt. Dadurch arbeiten sie sicher und ermüdungsfrei.
-
Hohe Wertschöpfung
Durch die eigene Bearbeitung von Holzbauteilen und Holzverbindungen verbleibt die Wertschöpfung in ihrem Betrieb.
-
Lieferumfang
Die Pakete sind je nach Verwendungszweck und Budget unterschiedlich zusammengestellt und können jederzeit individuell angepasst werden.
-
Modulares Konzept
Sämtliche Komponenten wie Fräsführung, Späneschutz, Anschläge, sind untereinander austauschbar, für andere Zapfenformen oder Größen braucht daher nur die Grundplatte getauscht zu werden.
-
Hohe handwerkliche Qualität
Holzverbindungen sind ästhetisch sehr anspruchsvoll, das ist vor allem bei Aufträgen mit sichtbaren Holzkonstruktionen sehr wichtig.
Komponenten
Systainer
Lieferung im praktischen Systainer mit Schaumeinlage.

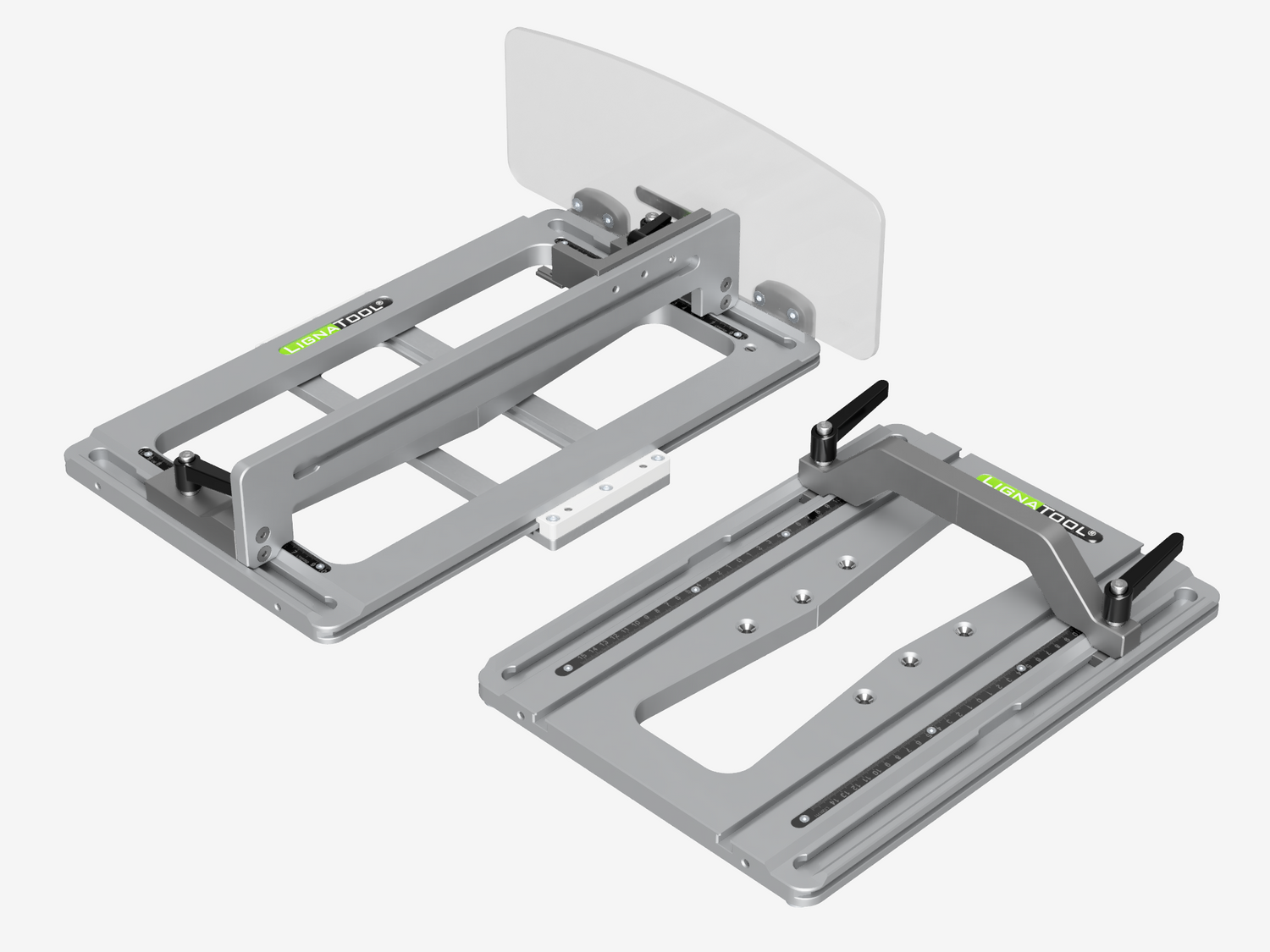

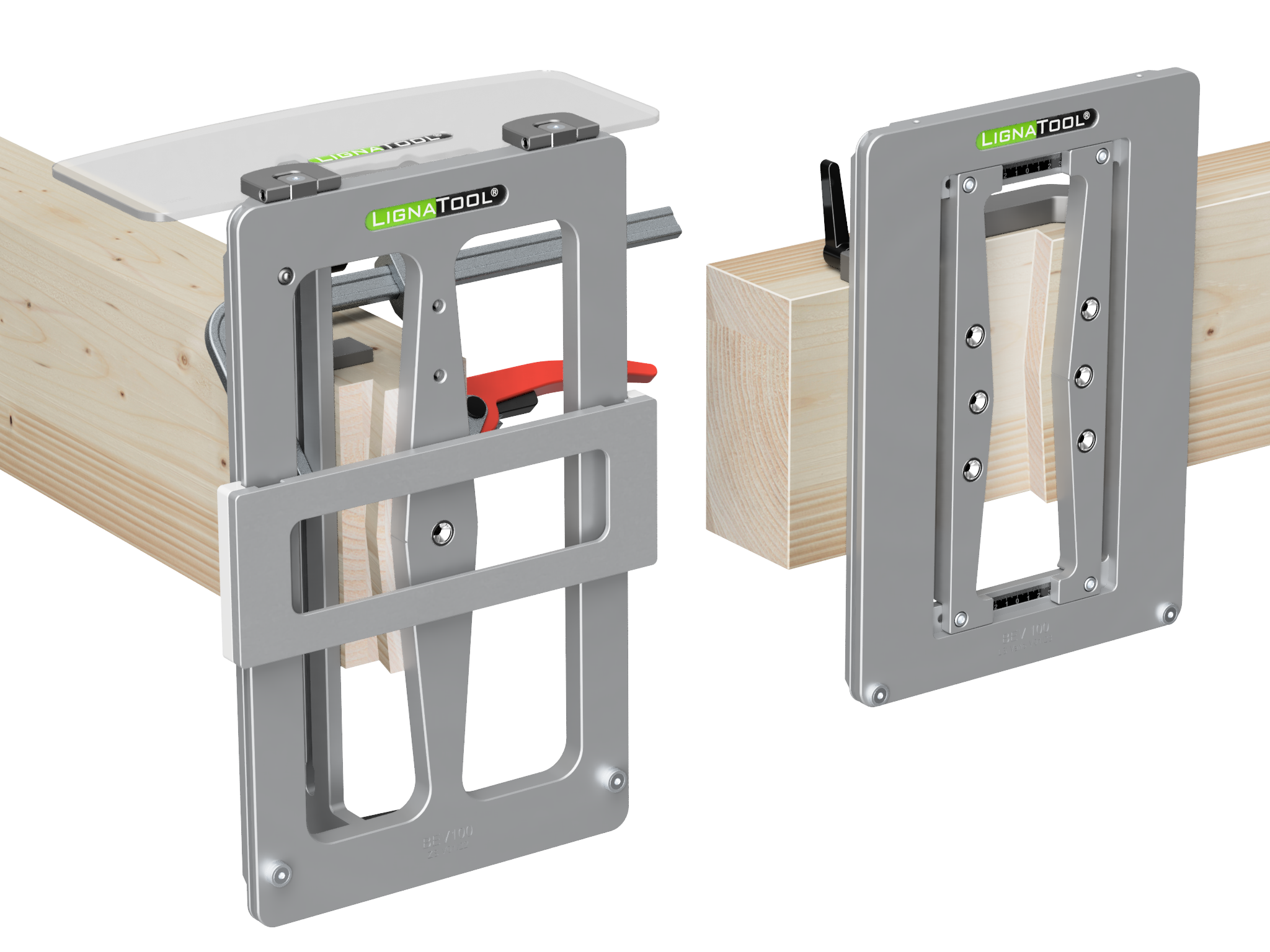

Schablonen
Zapfenschablone und variabel einstellbare Lochschablone aus eloxiertem Aluminium und Buchsen aus Edelstahl die bei Verschleiß ausgetauscht werden können.
Skalen
Skalen aus schwarz eloxiertem Aluminium mit heller Gravur für hohen Ablese-Kontrast, beständig gegen Lösemittel und mechanische Beanspruchung.
Fräsführung
Die Oberfräse wird mit der Arretierplatte in die patentierte Sicherheits-Fräsführung eingehängt. Dadurch kann sicher und ermüdungsfrei gearbeitet werden.
Arretierplatte
Die Arretierplatte besteht aus Kunststoff und wird auf die Laufsohle der Oberfräse geschraubt.
Passend für folgende Oberfräsen:
- Mafell LO65
- Festool OF2200
- Festool OF1400
- Scheer HM16-HM25
- DeWalt 625 / 626
- Makita RP2300
- Bosch GOF2000
- Andere Modelle auf Anfrage
Einstelllehre
Mit der Einstelllehre wird die Zapfenlänge eingestellt. Es können auch, der Fräser-Durchmesser, der Laufring-Durchmesser, die Zapfenlänge und die Lochtiefe gemessen werden.
Horizontalanschlag
Der Horizontalanschlag hat einen fixen Winkel von 90 Grad, damit wird die Balkenhöhe eingestellt.
Vertikalanschlag
Der Vertikalanschlag hat eine fixen Winkel von 90 Grad, damit die Balkenbreite eingestellt.
Späneschutz
Der horizontale Späneschutz wir von oben auf die Zapfenschablone geclipst.
Der vertikale Späneschutz wird von oben, in die Führungsnut der Fräsführung an der Zapfenschablone, eingeschoben.
Klemmfixierung
Zur schnellen Fixierung der Zapfenschablone am Balken, mit einer Hebelzwinge.
Fräser
Fräser mit Wendemesser und Laufring. Die Befestigung erfolgt mit einer Doppelgewinde-Mutter direkt in den konischen Schaft der Oberfräse. Für einige Oberfräsen ohne konischen Schaft oder mit einer anderen Werkzeugaufnahme gibt es Adapter.
Variable Zapfenlängen
Durch den Wechsel des Laufringes können 3 verschiedene Zapfenlängen gefräst werden.
- 28mm
- 25mm (Standard Zapfenlänge)
- 20mm
Oberfräsen
Folgende Oberfräsen können verwendet werden:
- Festool OF2200
- Festool OF1400
- Mafell LO65
- Scheer HM16-HM25 (Adapter erforderlich)
- DeWalt 625/626
- Makita RP2300 (Fräser mit speziellem Schaft)
- Andere auf Anfrage
Größen
