Schwalbenschwanz Frässchablone

Die Herausforderung:

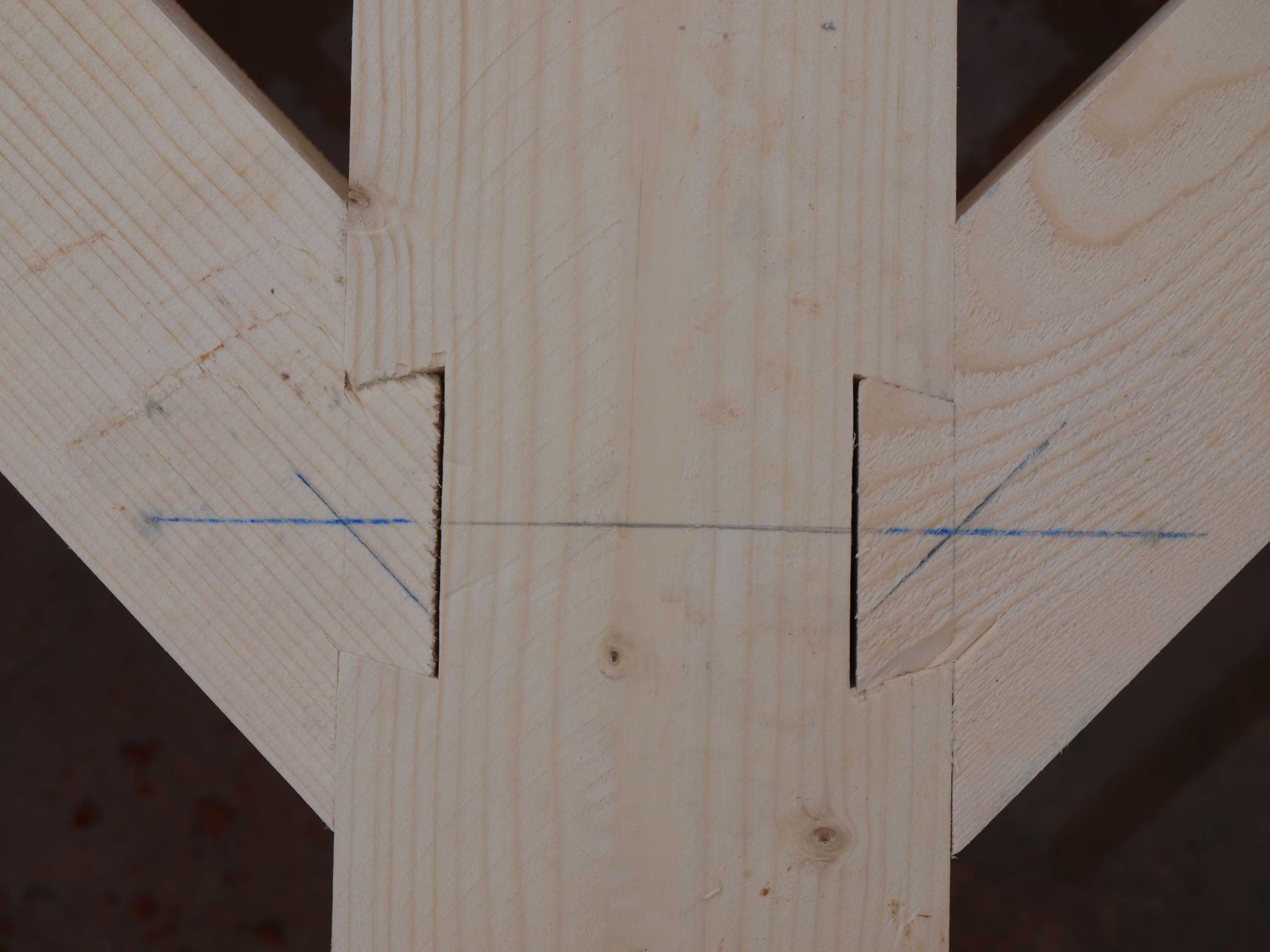

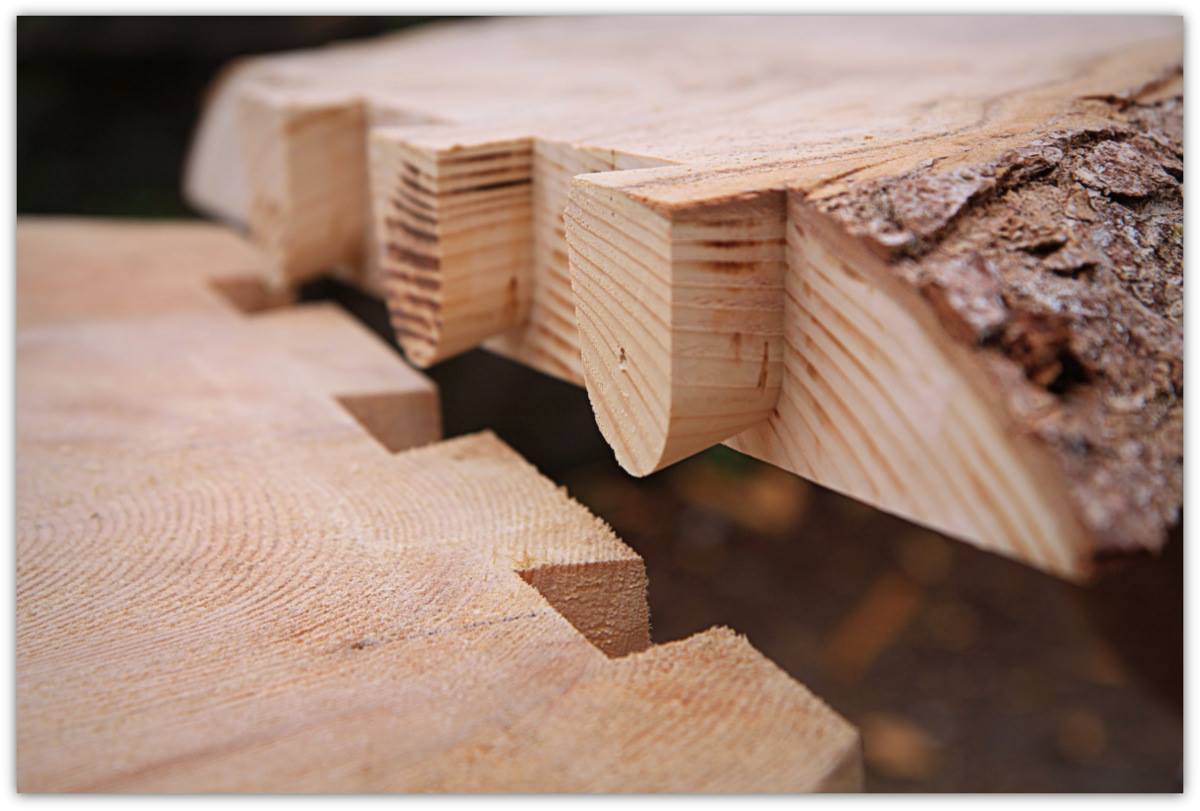

Die Form des "Schwalbenschwanz Zapfens" wird bei vielen Holzverbindungen verwendet. Dieses Prinzip ist nicht neu, jedoch von Hand nicht wirtschaftlich herzustellen.

Die Lösung:

Mit der patentierten schwalbenschwanz- Frässchablone von Lignatool sind Sie in der Lage, diese vorteilhafte Holzverbindung, auch ohne computergesteuerte CNC-Maschine, selbst in ihrem Betrieb in kürzester Zeit wirtschaftlich herzustellen!

Durch diese neue Methode wird die Holz-in-Holz Verbindung preislich wieder interessant, die perfekte Holzverbindung, einfach schnell und sauber.

Möglichkeiten

Video

Vorteile

  • Mobil für Werkstatt oder Baustelle

    Wird in einer praktischen und wasserdichten Kunststoff-Box (Systainer) geliefert und ist dadurch leicht zu transportieren.

  • Sicheres Arbeiten durch patentierte Fräsführung

    Die Oberfräse wird mit der Arretierplatte durch eine 90 Grad Drehung sicher in die Fräsführung eingehängt. Dadurch arbeiten sie sicher und ermüdungsfrei.

  • Hohe Wertschöpfung

    Sie erstellen leicht 10-15 Holzverbindungen in einer Arbeitsstunde, dadurch verbleibt die Wertschöpfung in ihrem Betrieb.

  • Statische Berechnung

    Für Lignatool-Kunden steht die statische Berechnung nach EUROCODE gratis zur Verfügung, folgen sie dem unten angeführten link.

    ING-TOOLS.com

  • Modulares Konzept

    Sämtliche Komponenten wie Fräsführung, Späneschutz, Anschläge, sind untereinander austauschbar, für andere Zapfenformen oder Größen braucht daher nur die Grundplatte getauscht zu werden.

  • Lieferumfang

    Die Pakete sind je nach Verwendungszweck und Budget unterschiedlich zusammengestellt und können jederzeit individuell angepasst werden.

  • Schnelle Montage

    Sehr hilfreich bei der Montage von sichtbaren Holzkonstruktionen, keine Abstützungen erforderlich, keine störenden Stahlteile bei der Lieferung.

  • Erspart teure Matallteile

    Es entfallen die Beschaffung sowie die Lagerung von teuren Metall- Holzverbindungs- Teilen.

  • Hohe handwerkliche Qualität

    Holzverbindungen sind ästhetisch sehr anspruchsvoll, das ist vor allem bei Aufträgen mit sichtbaren Holzkonstruktionen sehr wichtig.

Komponenten

Diese Bestandteile machen die Frässchablonen so besonders.

Systainer

Lieferung im praktischen Systainer mit Schaumeinlage.
Ausgenommen Größe LT140 und LT180, diese werden im Karton geliefert.

Schablonen

Zapfenschablone und Lochschablone in verschiedenen Größen, aus eloxiertem Aluminium mit Befestigungs-Buchsen aus Edelstahl die bei Verschleiß ausgetauscht werden können.

Skalen

Skalen aus schwarz eloxiertem Aluminium mit heller Gravur für hohen Ablese-Kontrast, beständig gegen Lösemittel und mechanische Beanspruchung.

Fräsführung

Die Oberfräse wird mit der Arretierplatte in die patentierte Sicherheits- Fräsführung eingehängt. Dadurch kann sicher und ermüdungsfrei gearbeitet werden.

Arretierplatte

Die Arretierplatte besteht aus Kunststoff und wird auf die Laufsohle der Oberfräse geschraubt.

Passend für folgende Oberfräsen:

  • Mafell LO65
  • Festool OF2200
  • Festool OF1400
  • Scheer HM16-HM25
  • DeWalt 625 / 626
  • Makita RP2300
  • Bosch GOF2000
  • Andere Modelle auf Anfrage

Einstelllehre

Mit der Einstelllehre wird die Zapfenlänge eingestellt. Es können auch, der Fräser-Durchmesser, der Laufring-Durchmesser, die Zapfenlänge und die Lochtiefe gemessen werden.

Differenzmaßlehre

An der Differenzmaßlehre kann die erforderliche Korrektur der Zapfenhöhe bei schrägen Holzverbindungen, wie zum Beispiel Sparren an einem First, abgelesen werden.

Horizontalanschlag

Der Horizontalanschlag kann bis +-60° schräg eingestellt werden.

Vertikalanschlag

Der Vertikalanschlag kann bis +-60° schräg eingestellt werden.

Seitenanschlag

Am Seitenanschlag wird die seitliche Position der Zapfenschablone eingestellt.

Späneschutz

Der horizontale Späneschutz wir von oben auf die Zapfenschablone geclipst.
Der vertikale Späneschutz wird von oben, in die Führungsnut der Fräsführung an der Zapfenschablone, eingeschoben.

Klemmfixierung

Zur schnellen Fixierung der Zapfenschablone am Balken, mit Befestigungswinkeln und einer Hebelzwinge.

Simplex Anschlagbacken

Gerade oder auch schräge Fräsungen (wie bei Sparren oder einem senkrechten Dachfenster-Wechsel) können mit den Simplex-Anschlagbacken realisiert werden.

Fräser

Fräser mit Wendemesser und Laufring. Die Befestigung erfolgt mit einer Doppelgewinde-Mutter direkt in den konischen Schaft der Oberfräse. Für einige Oberfräsen ohne konischen Schaft oder mit einer anderen Werkzeugaufnahme gibt es Adapter.

Variable Zapfenlängen

Durch den Wechsel des Laufringes können 4 verschiedene Zapfenlängen gefräst werden.

  • 28mm
  • 25mm (Standard Zapfenlänge)
  • 20mm
  • 15mm

Oberfräsen

Folgende Oberfräsen können verwendet werden:

  • Festool OF2200
  • Festool OF1400
  • Mafell LO65
  • Scheer HM16-HM25 (Adapter erforderlich)
  • DeWalt 625/626
  • Makita RP2300 (Fräser mit speziellem Schaft)
  • Andere auf Anfrage

Kompatibel mit CNC Abbundmaschinen

Die Zapfenform sowie der Flanken-Winkel von 15 Grad ist passend zu den meisten CNC Abbund- Maschinen.

Größen

Die optimale Größe für meine Anwendung finden.

Größen LT045

  • Balkenbreite 4-12cm
  • Balkenhöhe 4-24cm
  • Zapfenwinkel 1,2°
Download

Größen LT060

  • Balkenbreite 5-16cm
  • Balkenhöhe 5-28cm
  • Zapfenwinkel 4°
Download

Größen LT080

  • Balkenbreite 6-18cm
  • Balkenhöhe 6-32cm
  • Zapfenwinkel 8°
Download

Größen LT120

  • Balkenbreite 8-20cm
  • Balkenhöhe 8-36cm
  • Zapfenwinkel 16°
Download

Größen LT180

  • Balkenbreite 10-28cm
  • Balkenhöhe 10-36cm
  • Zapfenwinkel 16°
Download

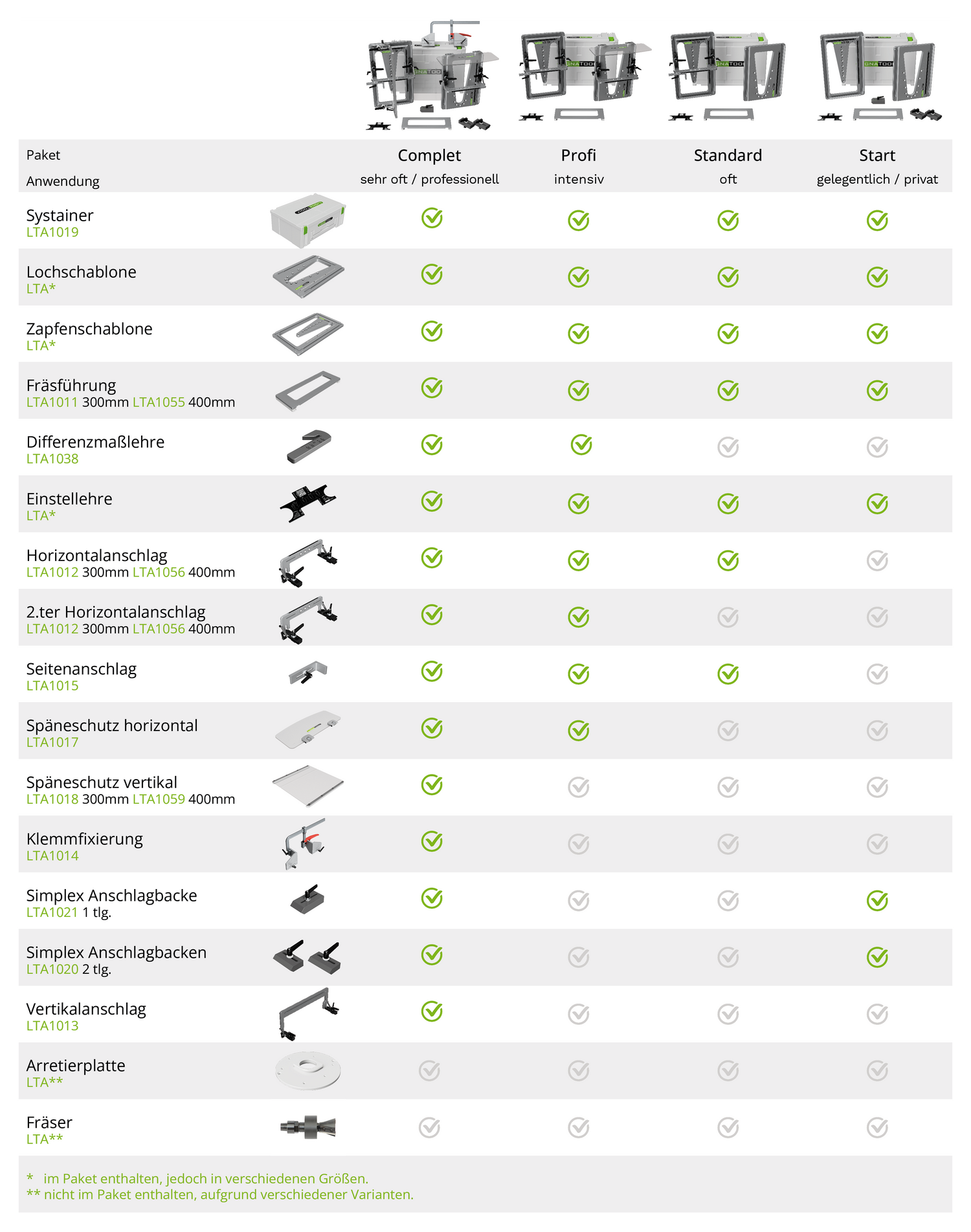

Übersicht

Komponenten und Pakete einfach vergleichen.

Komponenten

Pakete

Download

Pakete - Details

Je nach Anwendung und Budget zusammengestellt.

Wird eine zusätzliche Größe benötigt, so kann man die Loch und die Zapfenschablone dieser Größe auch einzeln bestellen, es muss kein weiteres Set gekauft werden.

Paket Start

Für gelegentliche Nutzung und einfache Holzverbindungen

Größen: LT045 / LT060 / LT080 / LT120

Lieferumfang:

  • Systainer
  • Lochschablone
  • Zapfenschablone
  • Fräsführung
  • Simplex Anschlagbacken 1-teilig
  • Simplex Anschlagbacken 2-teilig
  • Einstelllehre

Je nach Oberfräse gibt es verschiedene Arretierplatten und Fräser, Konfiguration und Preise können daher abweichen.

Paket Standard

Für gelegentliche Nutzung mit schräg verstellbarem Anschlag.

Größen: LT045 / LT060 / LT080 / LT120 / LT140 / LT180

Lieferumfang:

  • Systainer*
  • Lochschablone
  • Zapfenschablone
  • Fräsführung
  • Horizontalanschlag
  • Seitenanschlag
  • Einstelllehre

Je nach Oberfräse gibt es verschiedene Arretierplatten und Fräser, Konfiguration und Preise können daher abweichen.

* Ausgenommen Größe LT140 und LT180, diese werden im Karton geliefert.

Paket Profi (Bild)

Enthält die wichtigsten Komponenten für häufige Anwendung.

Größen: LT045 / LT060 / LT080 / LT120 / LT140 / LT180

Lieferumfang:

  • Systainer*
  • Lochschablone
  • Zapfenschablone
  • Horizontalanschlag 2x
  • Fräsführung
  • Späneschutz horizontal
  • Seitenanschlag
  • Einstelllehre
  • Differenzmaßlehre

Je nach Oberfräse gibt es verschiedene Arretierplatten und Fräser, Konfiguration und Preise können daher abweichen.

* Ausgenommen Größe LT140 und LT180, diese werden im Karton geliefert.

Paket Complet

Enthält alle Komponenten, optimal für häufige Anwendung uns anspruchsvolle Holzverbindungen.

Größen: LT045 / LT060 / LT080 / LT120

Lieferumfang:

  • Systainer
  • Lochschablone
  • Zapfenschablone
  • Horizontalanschlag 2x
  • Fräsführung
  • Späneschutz horizontal
  • Seitenanschlag
  • Einstelllehre
  • Differenzmaßlehre
  • Späneschutz vertikal
  • Klemmfixierung
  • Vertikalanschlag
  • Simplex Anschlagbacken 1-teilig
  • Simplex Anschlagbacken 2-teilig


Je nach Oberfräse gibt es verschiedene Arretierplatten und Fräser, Konfiguration und Preise können daher abweichen.

Preisanfrage
