Plantillas de fresado X-fix
El reto:

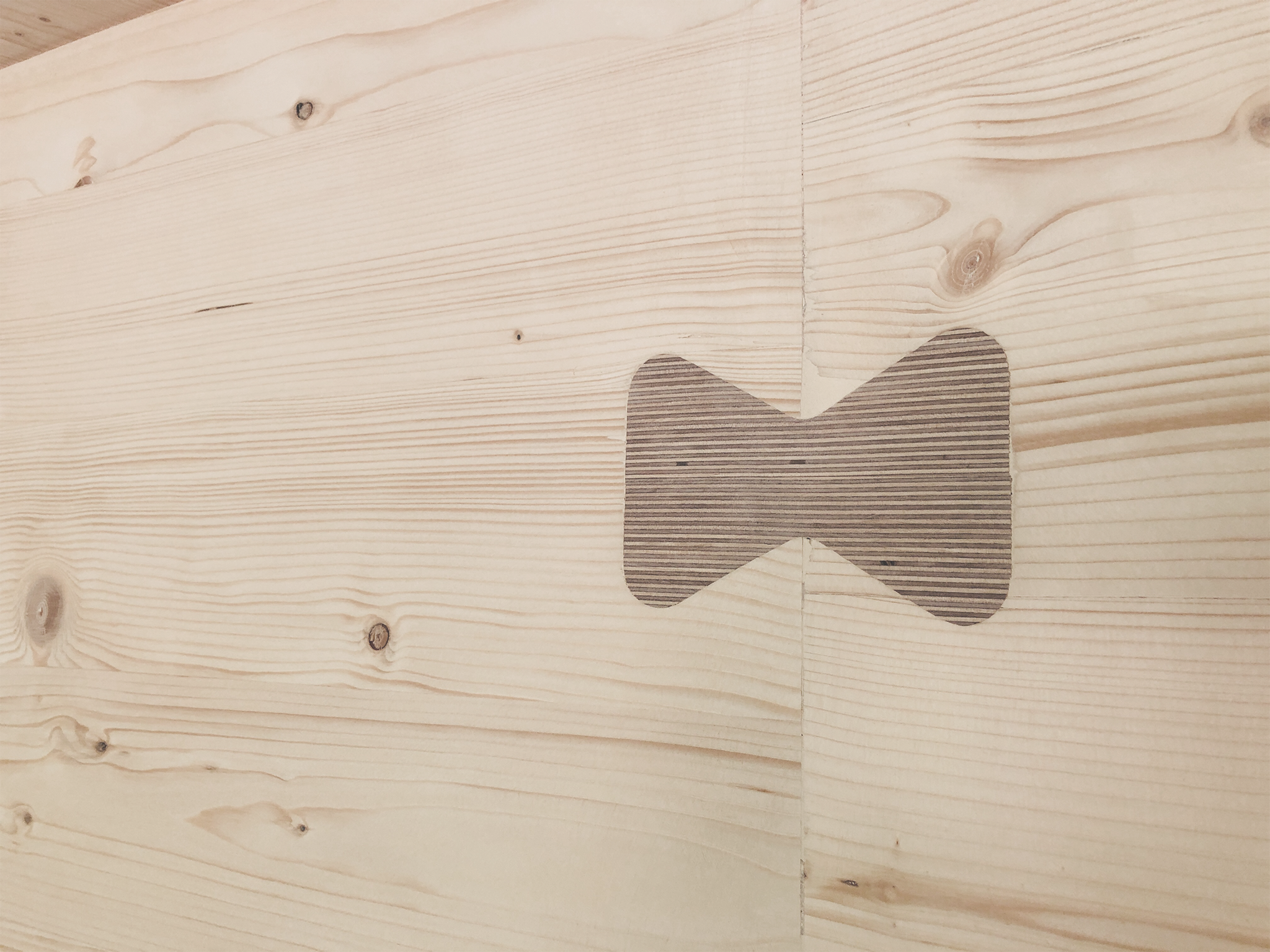

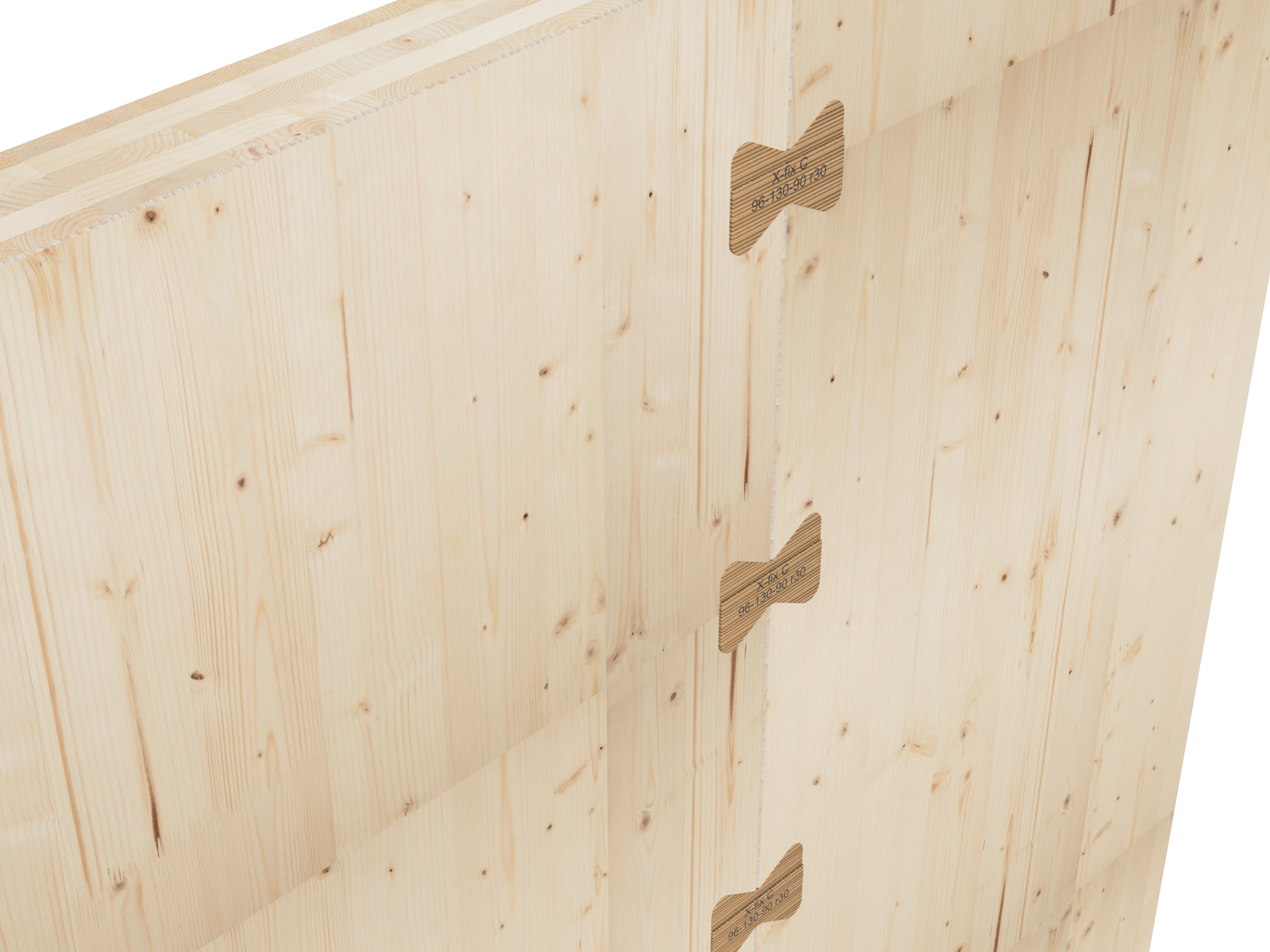

Unir tableros de madera contralaminada cara a cara o en las esquinas sin utilizar piezas de acero ni tornillos es complicado y lleva mucho tiempo.
La solución:

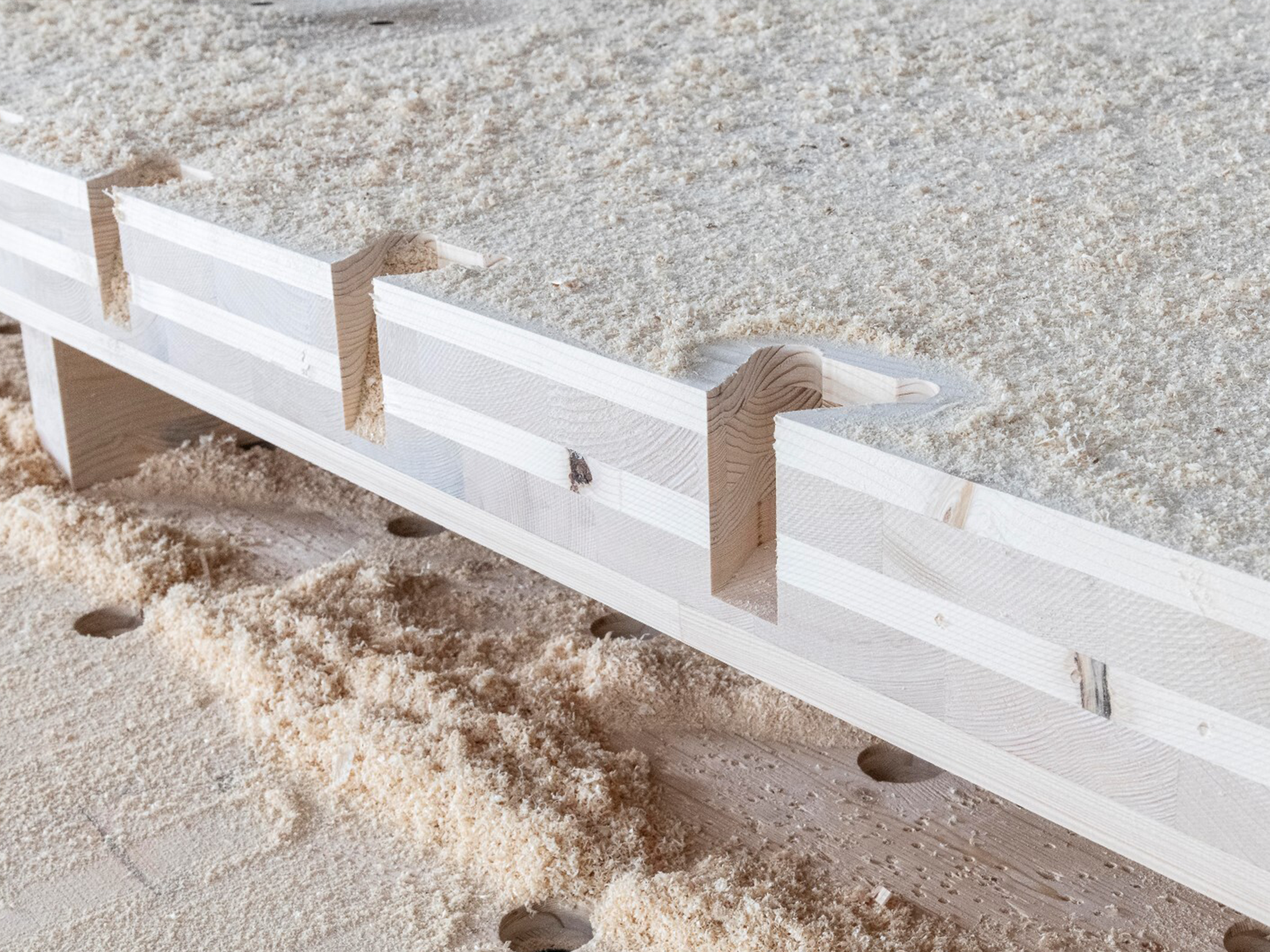

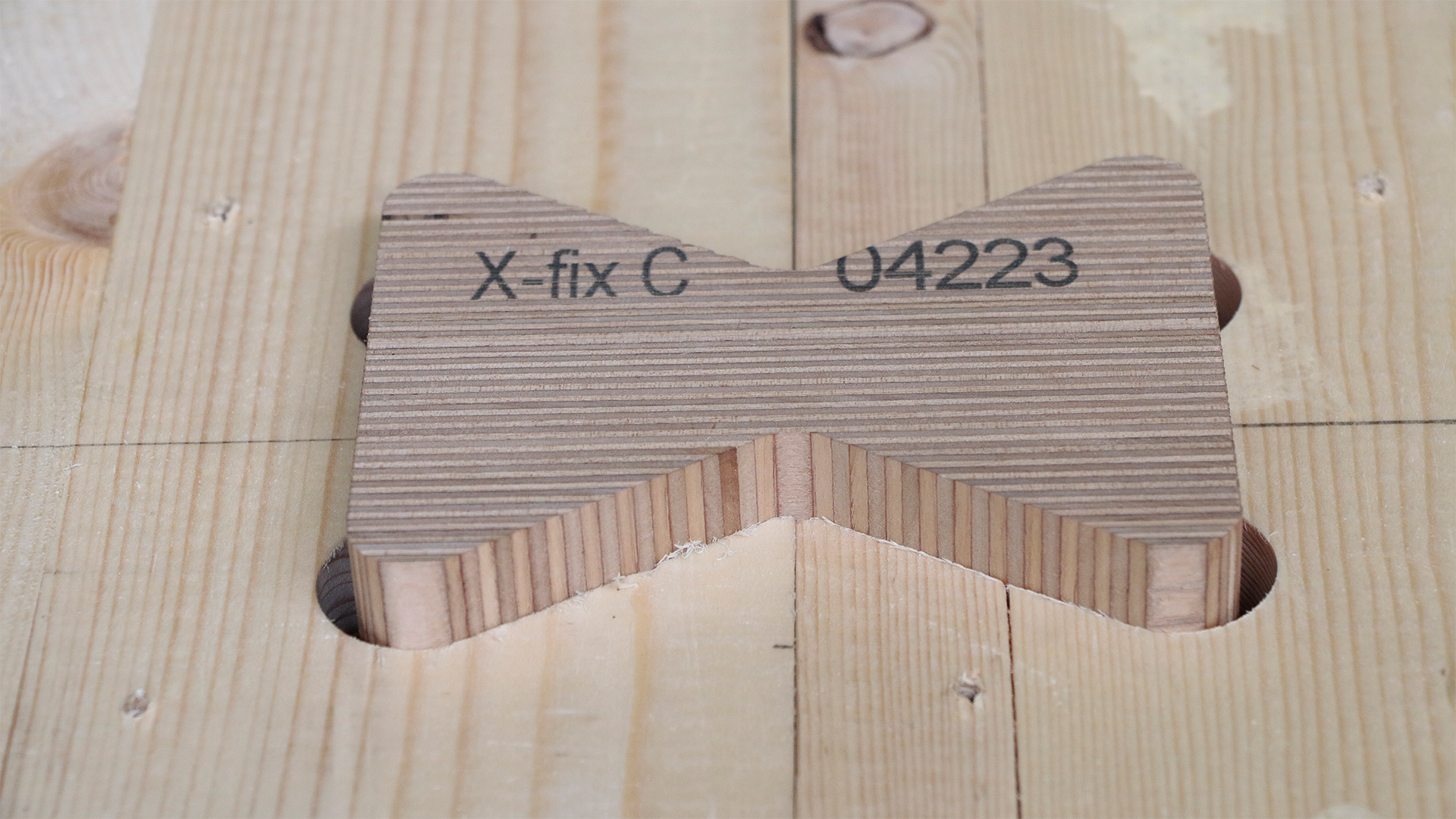

Con las plantillas de fresado X-fix, las ranuras para los conectores de madera X-fix patentados y homologados ETA-18/0254
y homologados X-fix, los componentes pueden unirse entre sí de forma óptima y rápida.

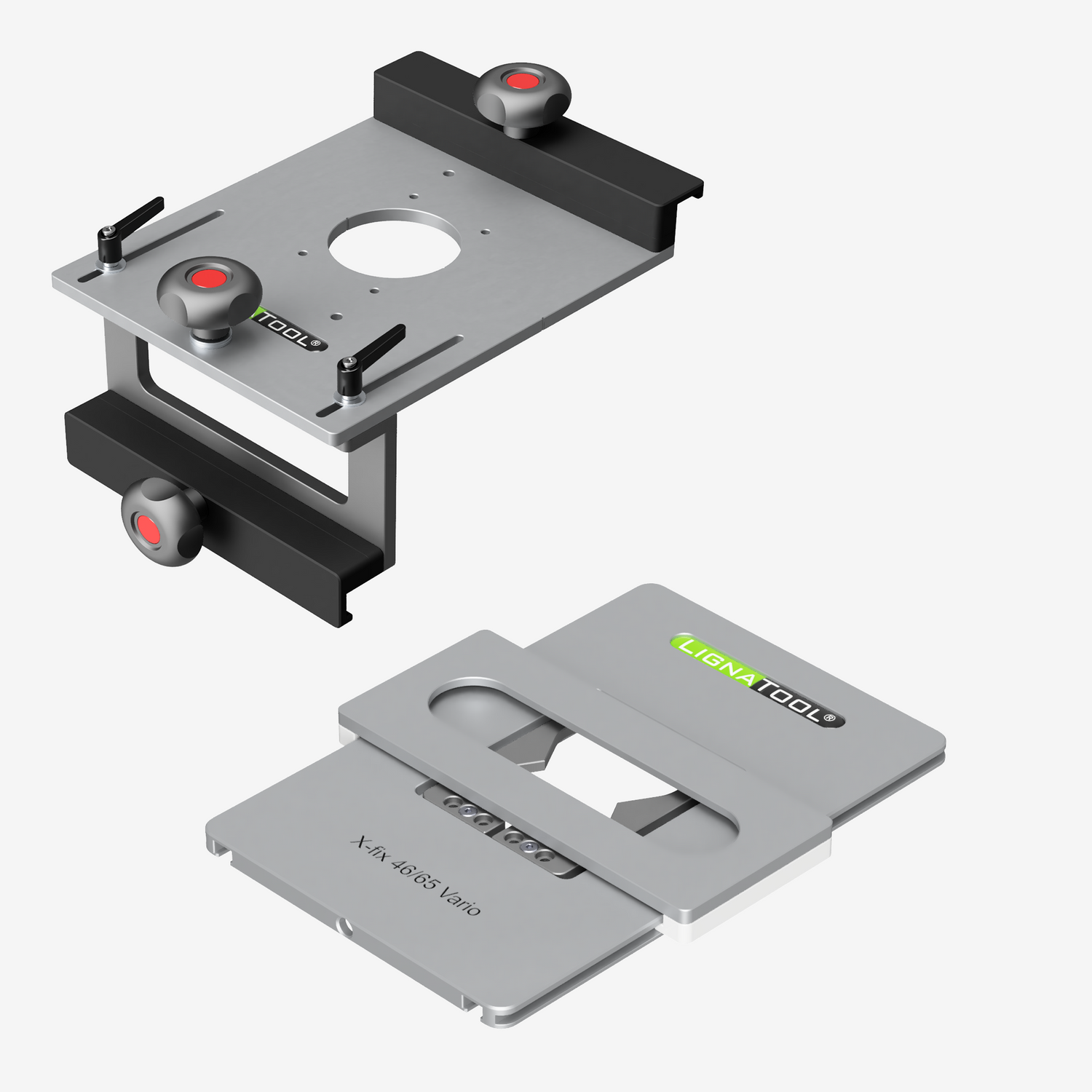

Plantillas
-
X-fix C
-

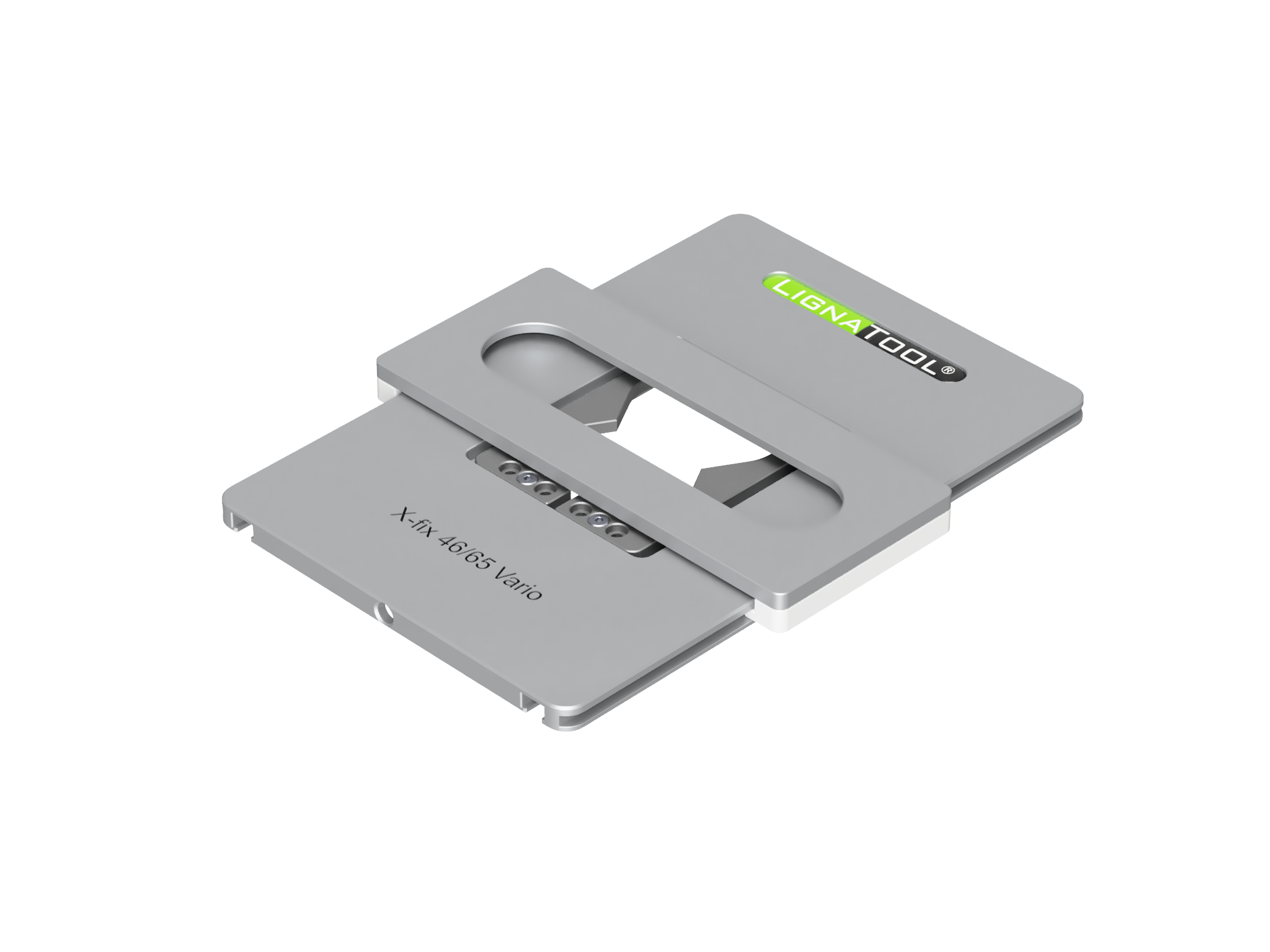

X-fix C mini
-
X-fix L
Posibilidades

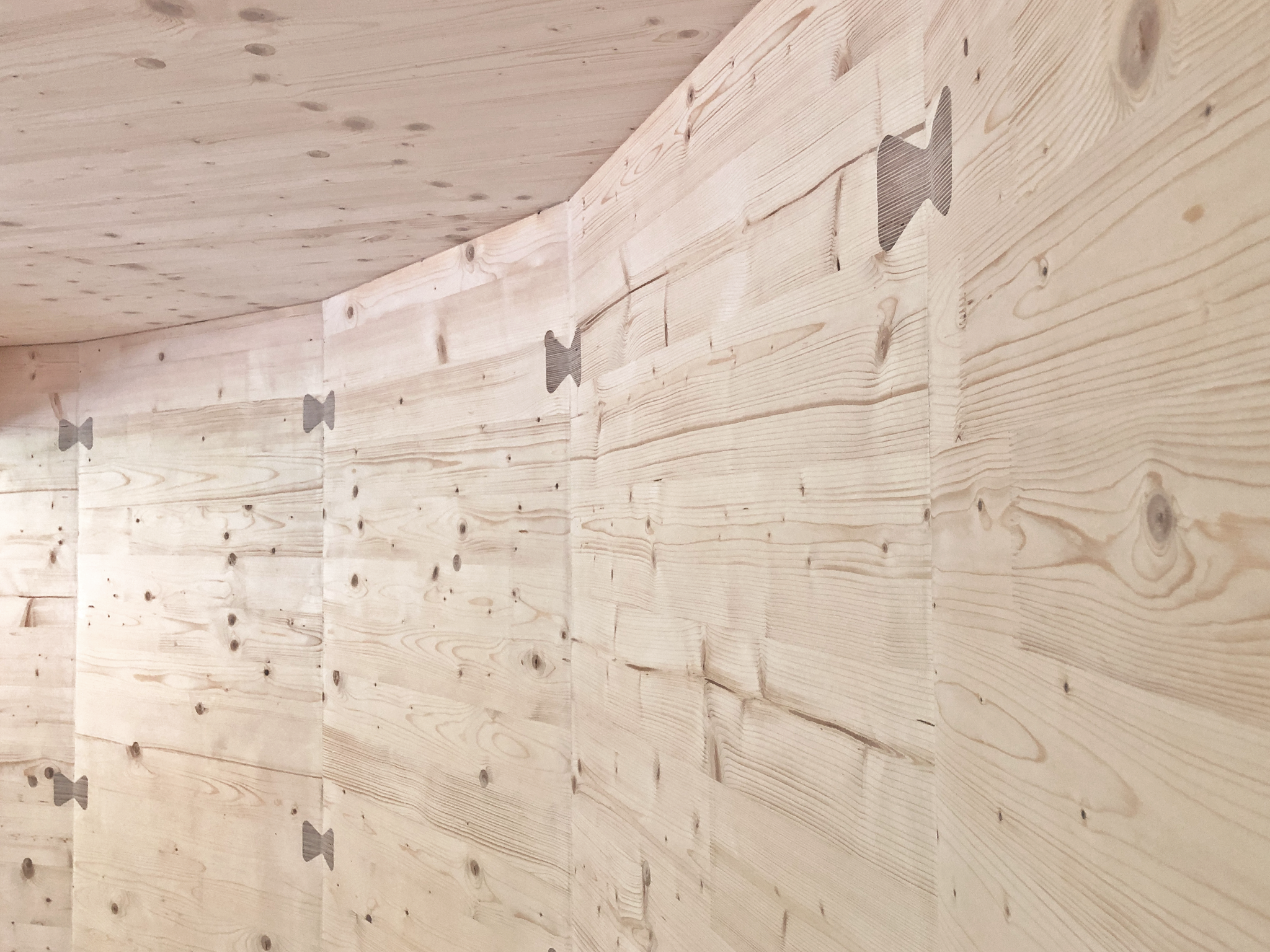

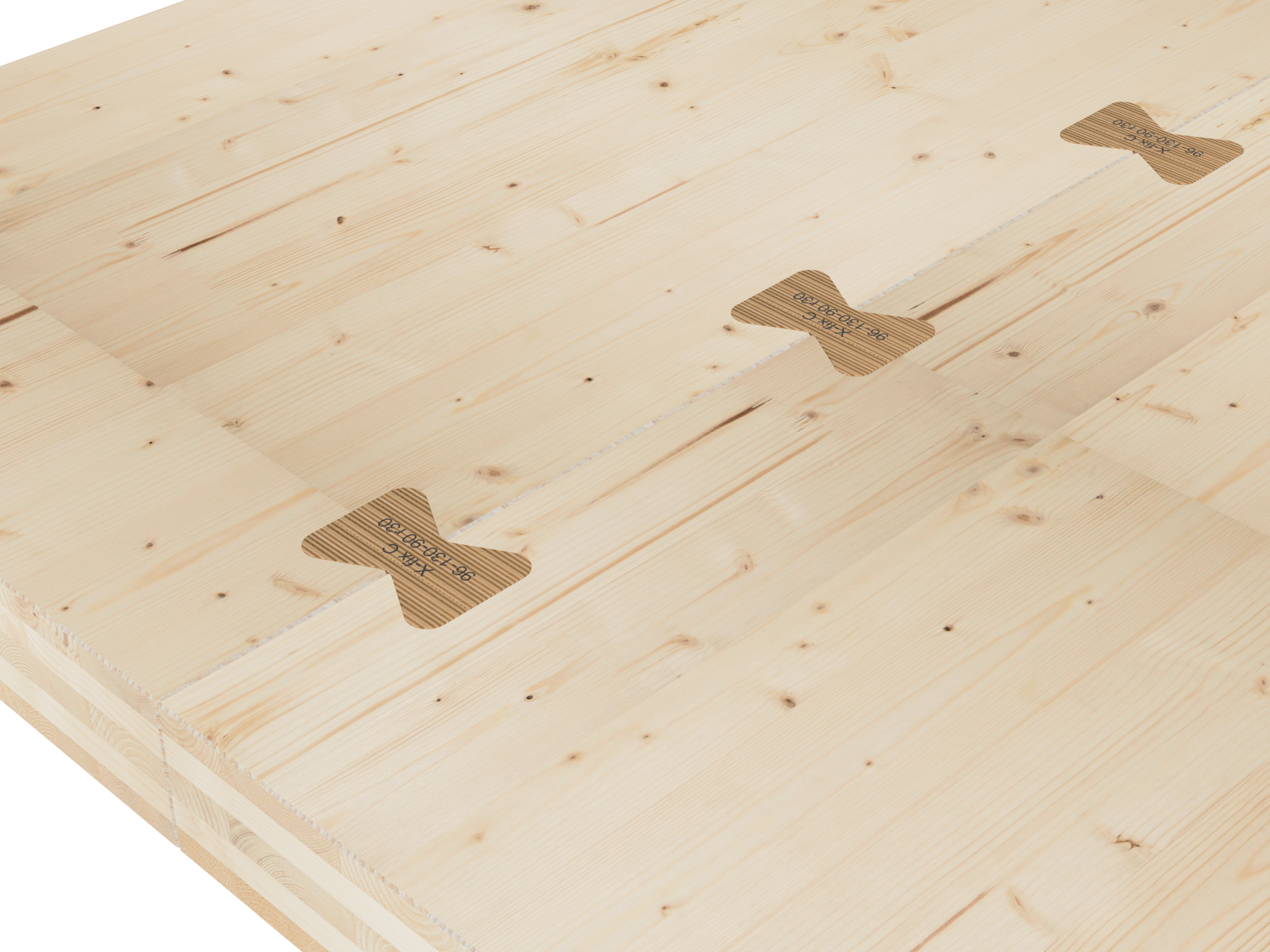

X-fix C
X-fix L
Video
Ventajas
-
Móvil para taller u obra.
Grande para el taller pero no demasiado grande para la obra, por lo que es fácil de transportar.
-
Trabajo seguro gracias a la guía de fresado patentada
La fresadora se engancha firmemente en la guía de fresado con la placa de bloqueo mediante un giro de 90 grados. Esto le permite trabajar con seguridad y sin fatiga.
-
Alto valor añadido
Al procesar internamente los componentes de madera, el valor añadido se queda en su empresa.
-
Concepto modular
Algunos componentes, como la placa de bloqueo, diversos topes, etc., son intercambiables y pueden combinarse con otros sistemas de fresado Lignatool.
-

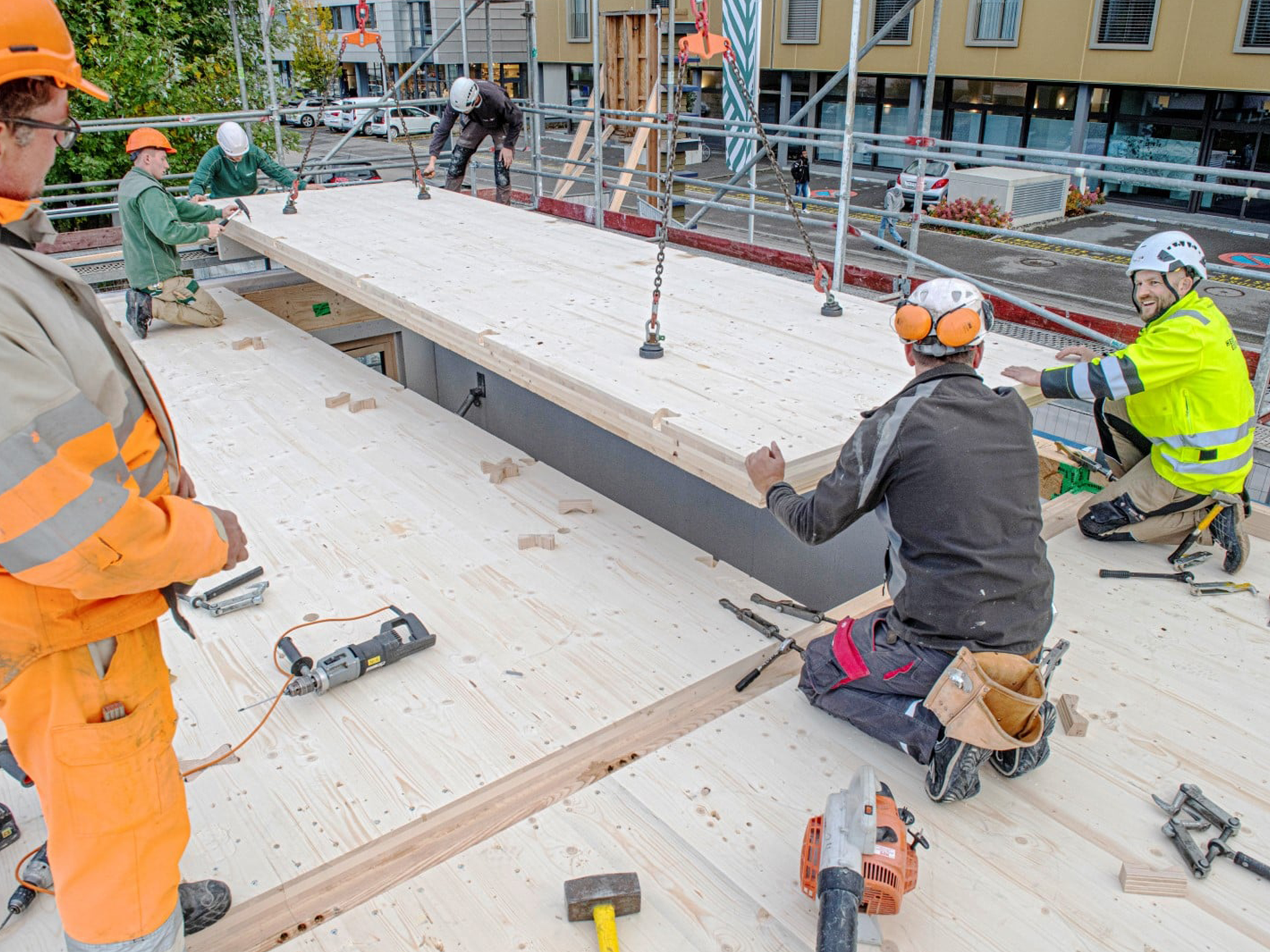

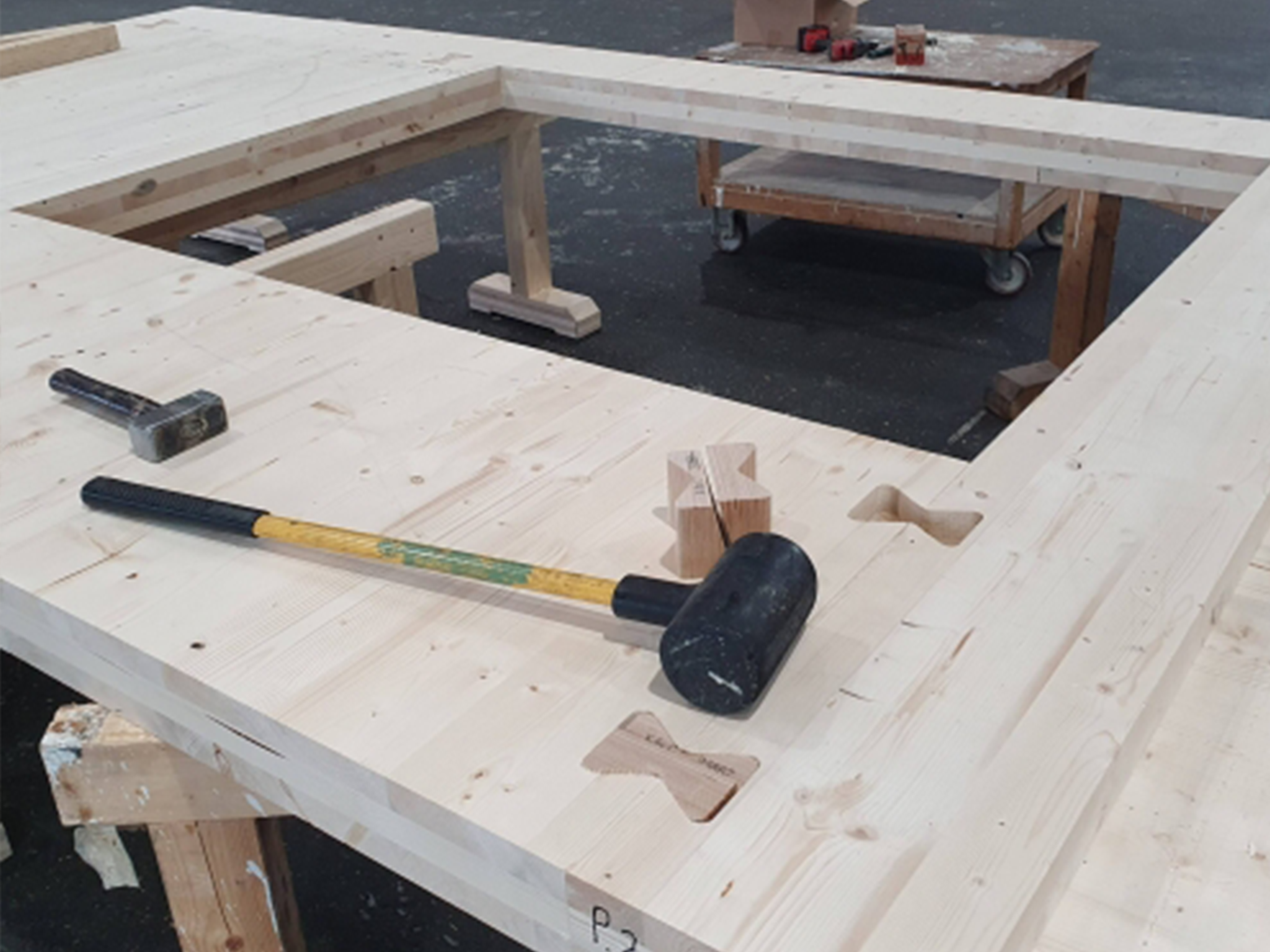

Montaje rápido
Ahorre un valioso tiempo de trabajo mediante un montaje rápido en la obra.
-
Alta calidad artesanal

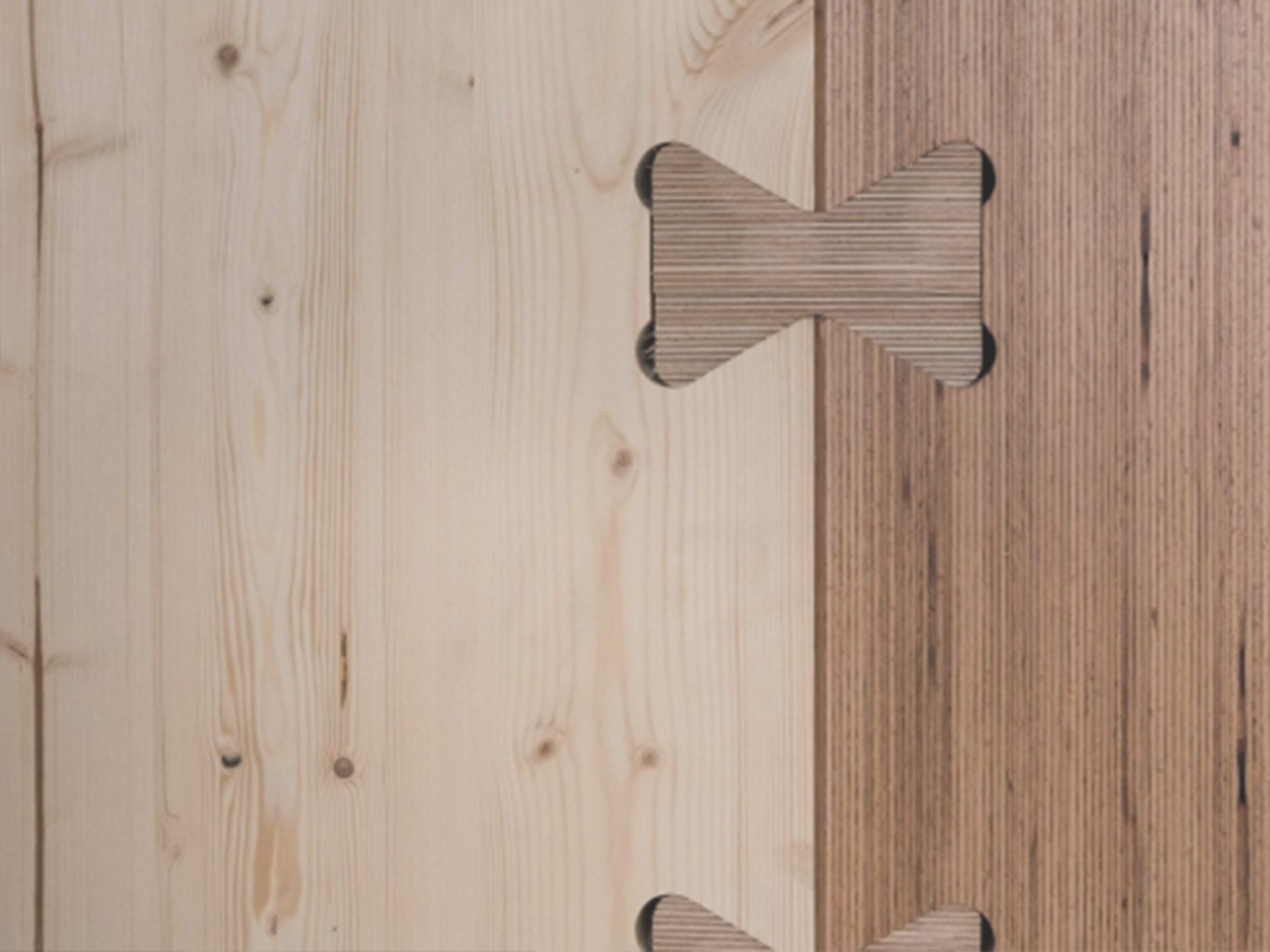

Las juntas de madera son estéticamente muy exigentes, esto es especialmente importante en trabajos con construcciones de madera visibles.
-
Degradable
Permite la deconstrucción eficaz y fiable, así como no destructiva, de edificios y proyectos.
-
Aprobación
Con nuestra homologación ETA-18/0254, le ofrecemos calidad y fiabilidad garantizadas.
-
Estática
Déjese convencer e inspirar por la capacidad de carga estática de esta conexión de madera de alta calidad.

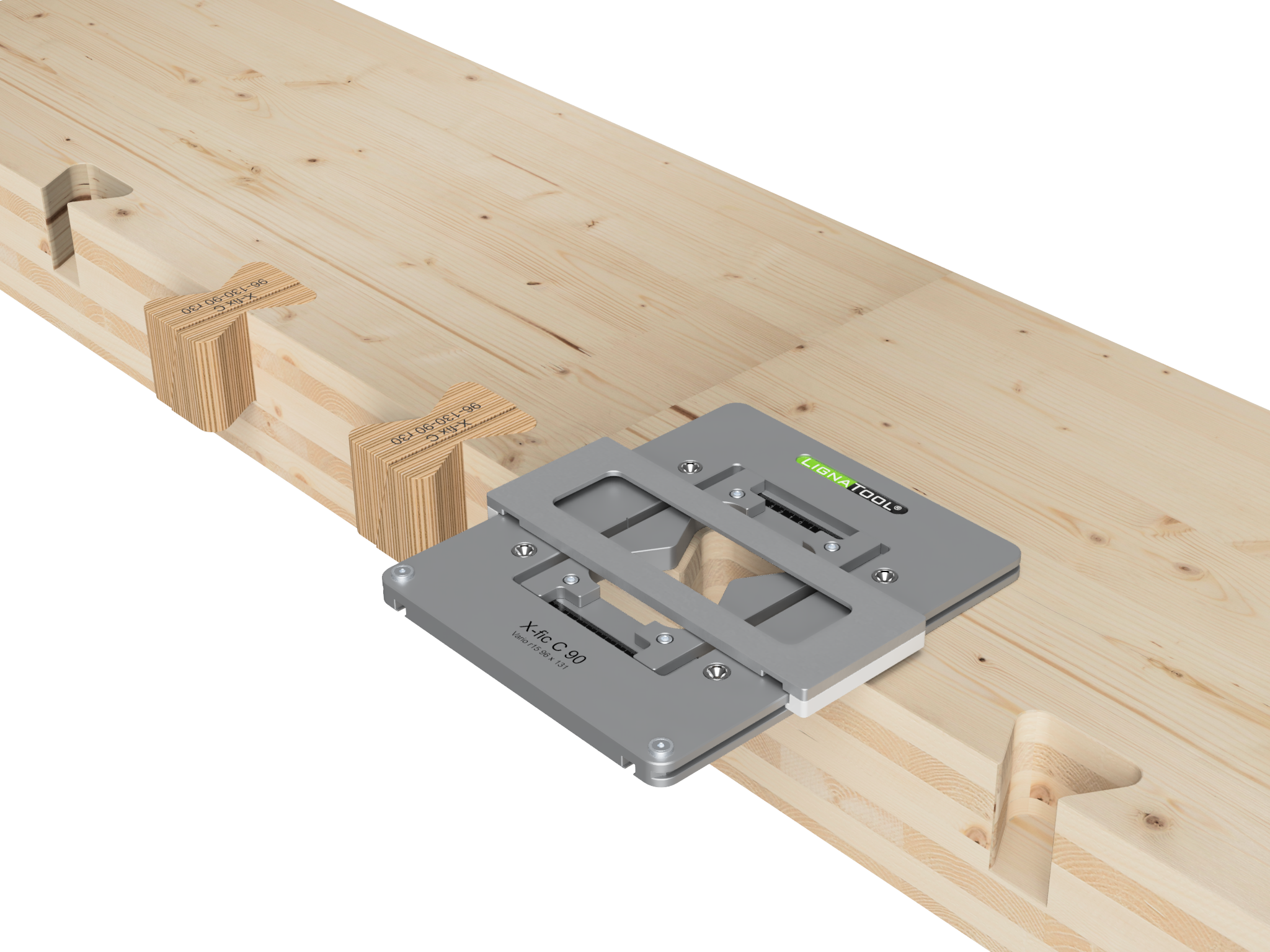

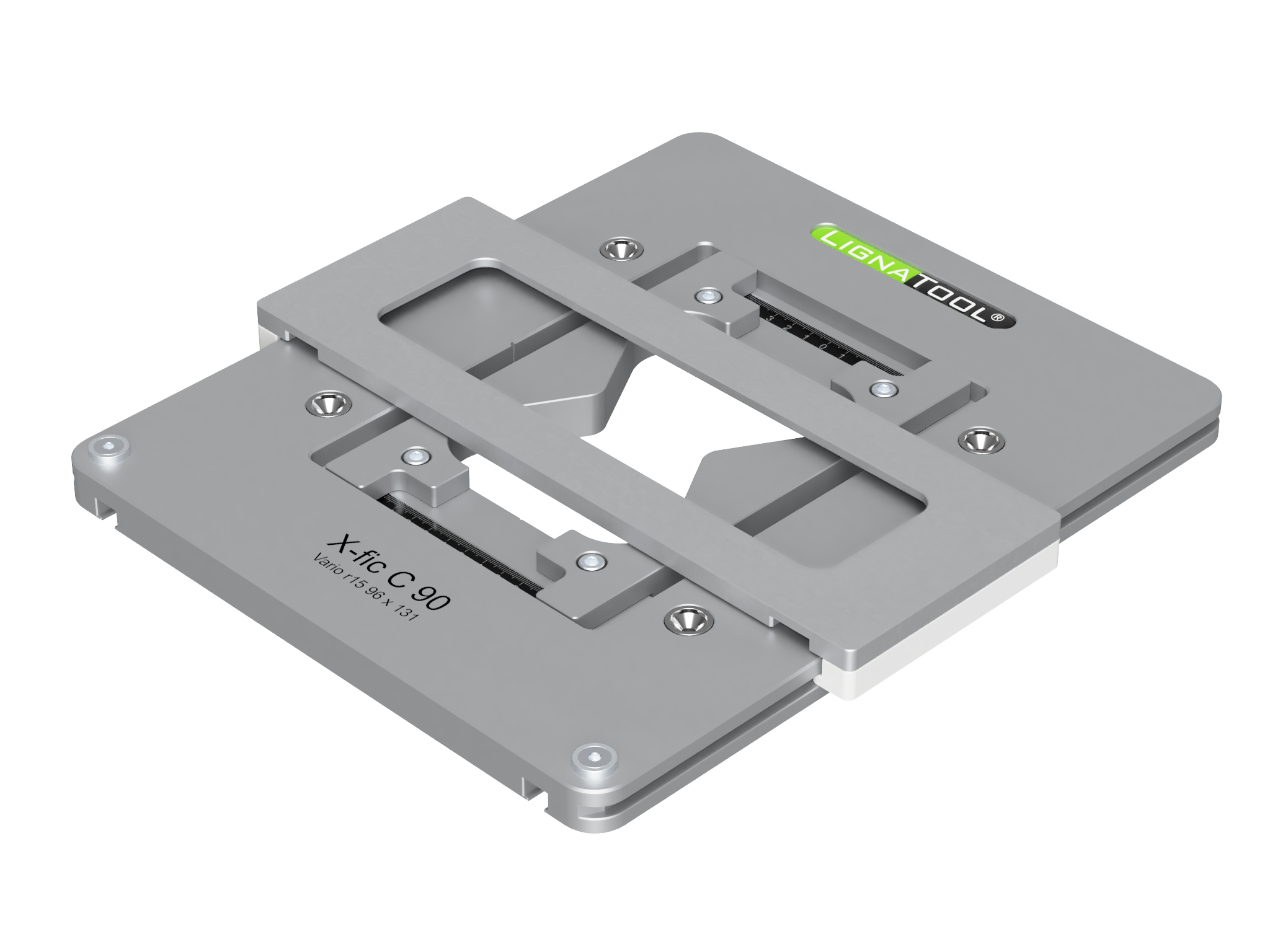

Plantilla de fresado X-fix C
Placa base
La plantilla está fabricada en aluminio anodizado y casquillos de fijación de acero inoxidable que pueden sustituirse cuando se desgasten.
Topes
Los topes ajustables se encuentran en la parte inferior de la plantilla.
Fijación
La fijación puede realizarse con tornillos o con abrazaderas de palanca.
Guía de fresado
Consta de aluminio anodizado con cojinetes lisos especiales. La fresadora se engancha en la guía de fresado de seguridad con la placa de bloqueo. Esto permite trabajar con seguridad y sin fatiga.
Placa de fijación
La placa de bloqueo es de plástico y se atornilla a la parte inferior de la fresadora.
Anillo de contorno
Se fija a la placa de bloqueo mediante un anillo de bloqueo. El anillo de contorno se desliza a lo largo de la plantilla y los topes durante el fresado y escanea así el contorno de fresado.
Puesta a punto
El contorno de fresado es ajustable, de modo que se puede regular la fuerza de sujeción de la junta de madera.
Routers
Se pueden utilizar los siguientes routers:
- Festool OF2200
- Festool OF1400
- Mafell LO65
- Scheer HM16-HM25 (Adapter erforderlich)
- DeWalt 626
- Makita RP2300 (Fräser mit speziellem Schaft)
- Otros a petición
Cortador con cuchilla reversible
Las fresas tienen un vástago cónico de ø20mm y se atornillan directamente en el cono de la fresadora con una tuerca de doble rosca.
Hay disponibles diferentes longitudes totales, el diámetro es de 30 mm, la longitud de trabajo es de 60 mm.
Se necesita un anillo de contorno para fresar a lo largo de la plantilla.
Dimensiones - Profundidad de fresado
Puede fresarse hasta una profundidad de 90 mm.

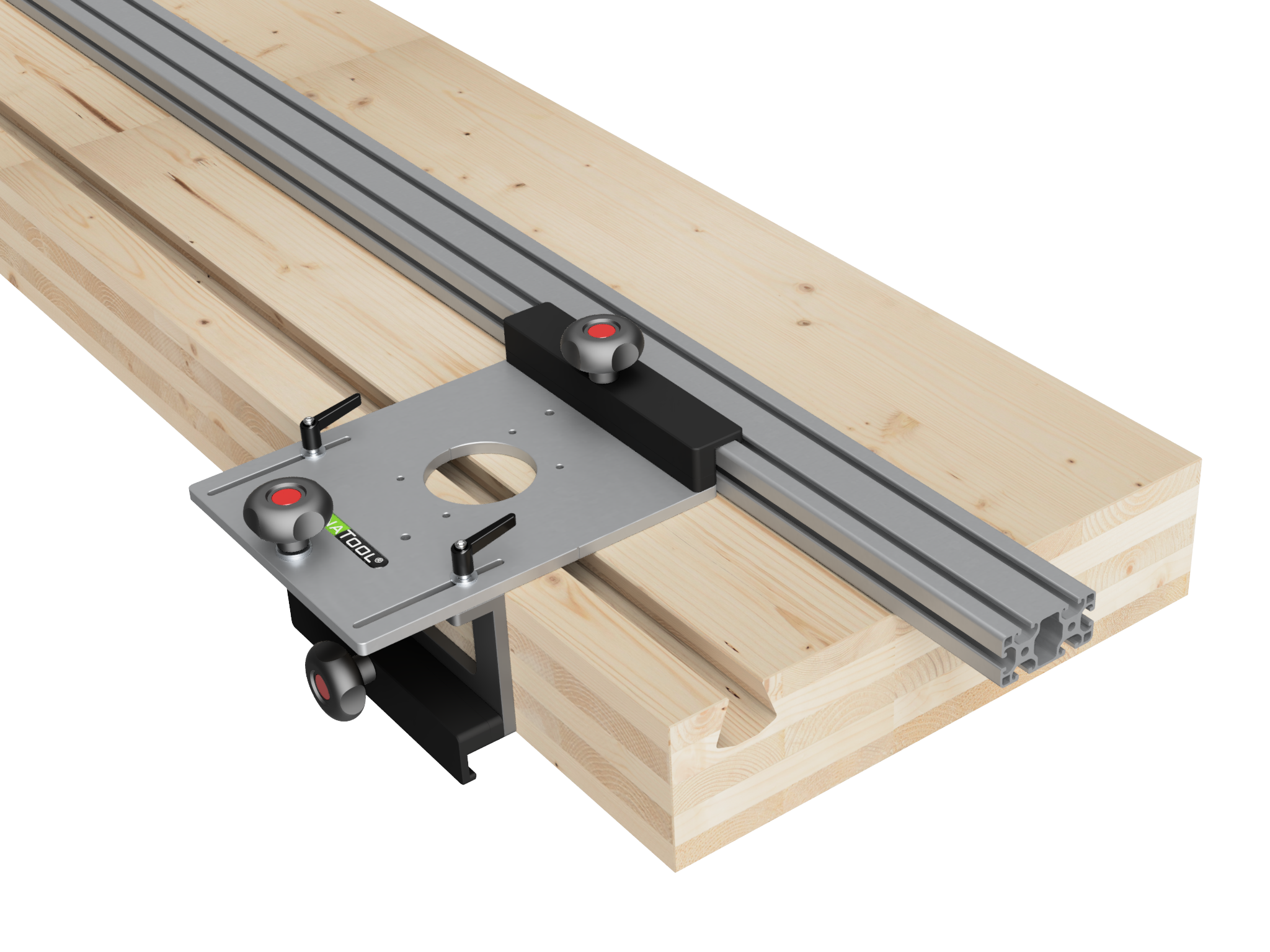

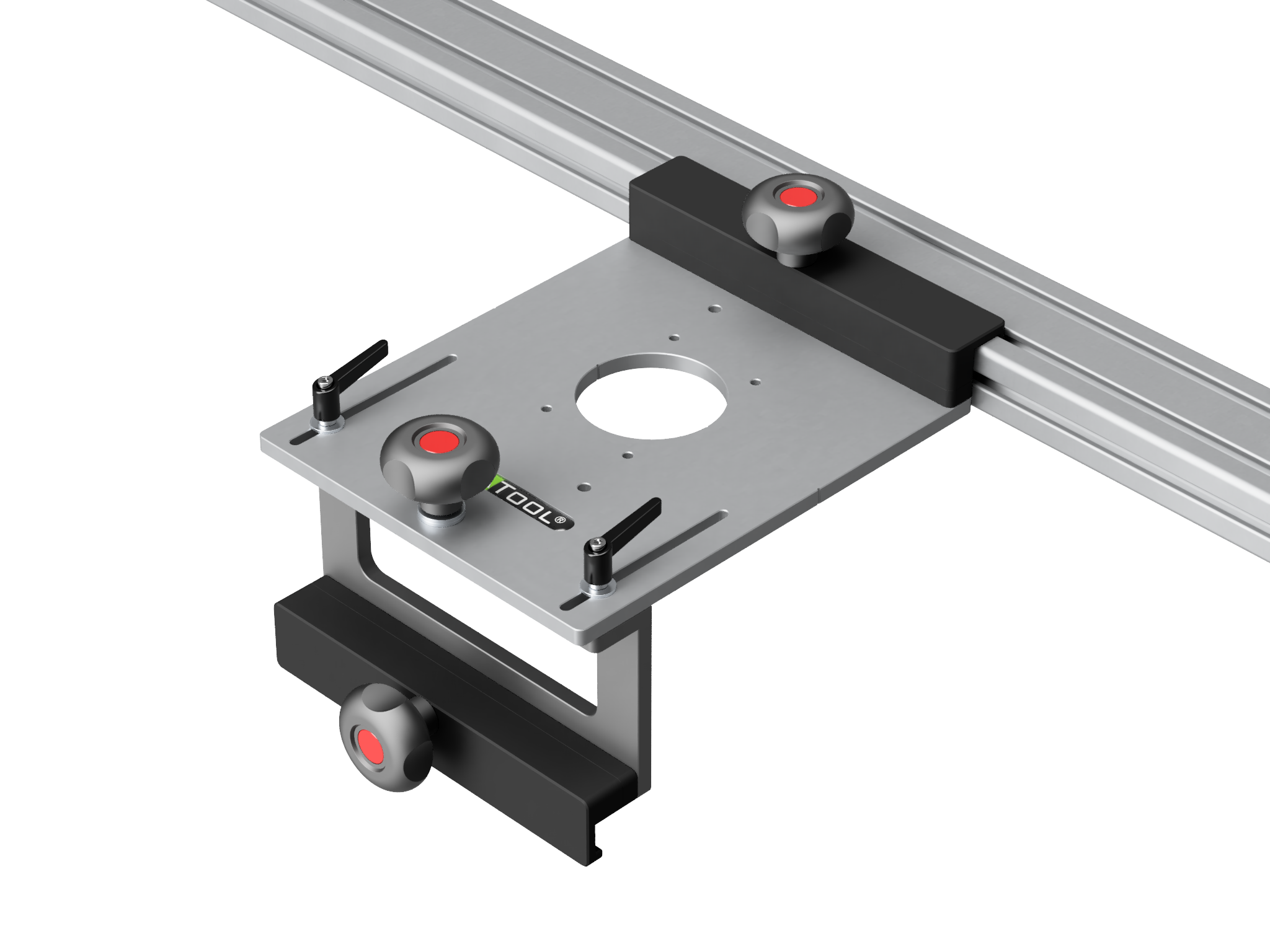

Plantilla de fresado X-fix L
Placa base
La plantilla es de aluminio anodizado, la fresadora se atornilla directamente a la placa base y se engancha en el perfil guía.
Raíl guía
El perfil guía 80x40mm consta de 2 perfiles de aluminio anodizado, cada uno de 150cm de largo, que se atornillan con conectores de perfil para formar una longitud total de 300cm. La fresadora se engancha al perfil guía con la placa base. Esto permite trabajar con seguridad y sin fatiga.
Fijación
El perfil guía puede fijarse con tornillos o con abrazaderas de palanca.
Orientación lateral
La guía lateral se ajusta a la distancia entre ejes de fresado deseada.
Routers
Se pueden utilizar los siguientes routers:
- Festool OF2200
- Mafell LO65
- Scheer HM16-HM25 (Adapter erforderlich)
- DeWalt 626
- Otros a petición
Fresa de perfiles con cuchilla intercambiable
La fresa de perfil tiene un eje cónico de ø20 mm y se atornilla directamente en el cono de la fresadora con una tuerca de doble rosca.
Ediciones
El fresado puede realizarse en la parte superior o en la parte frontal.
Paquetes
Elementos de fijación X-fix
-

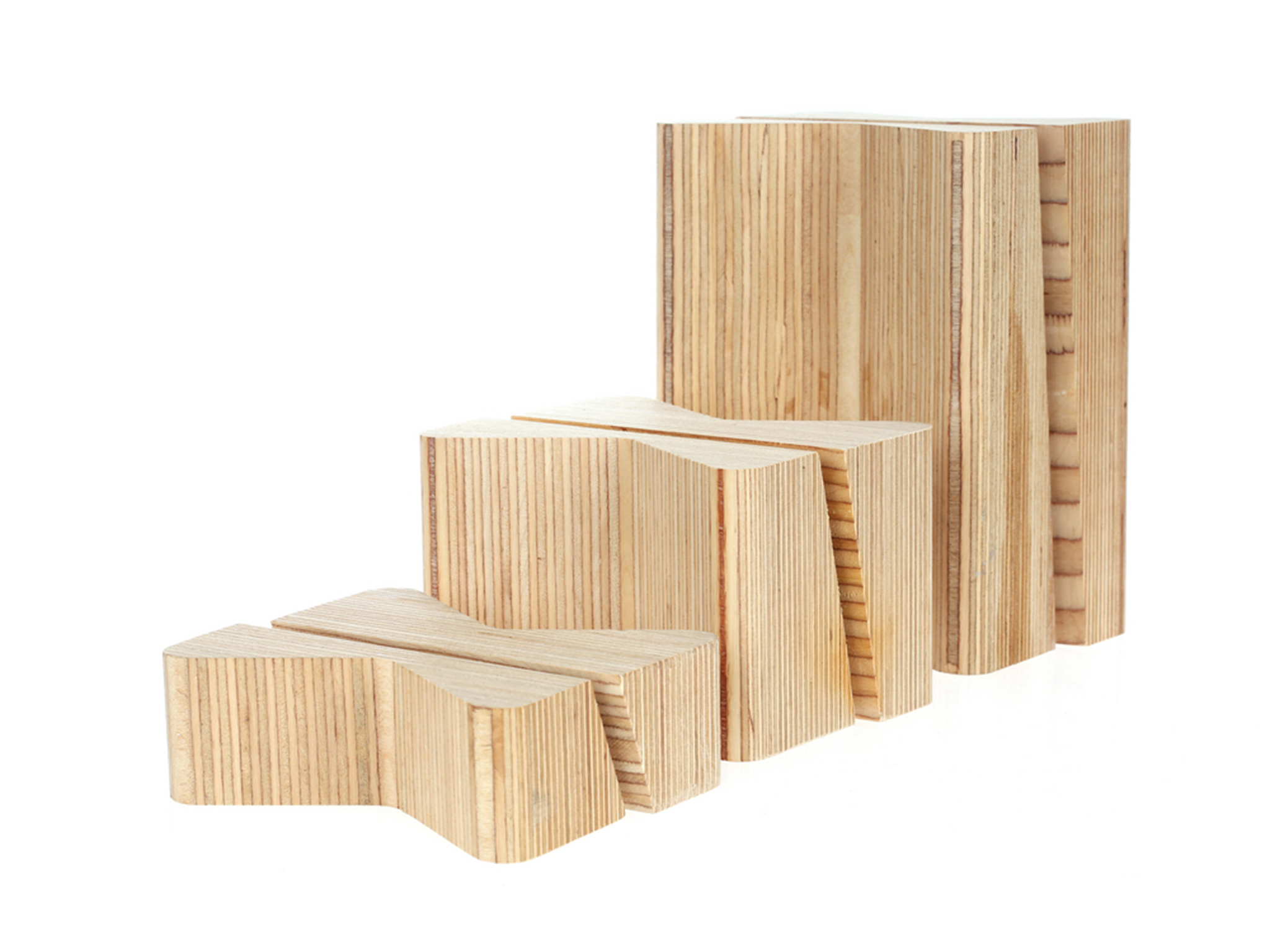

Conector X-fix C 65/130
-

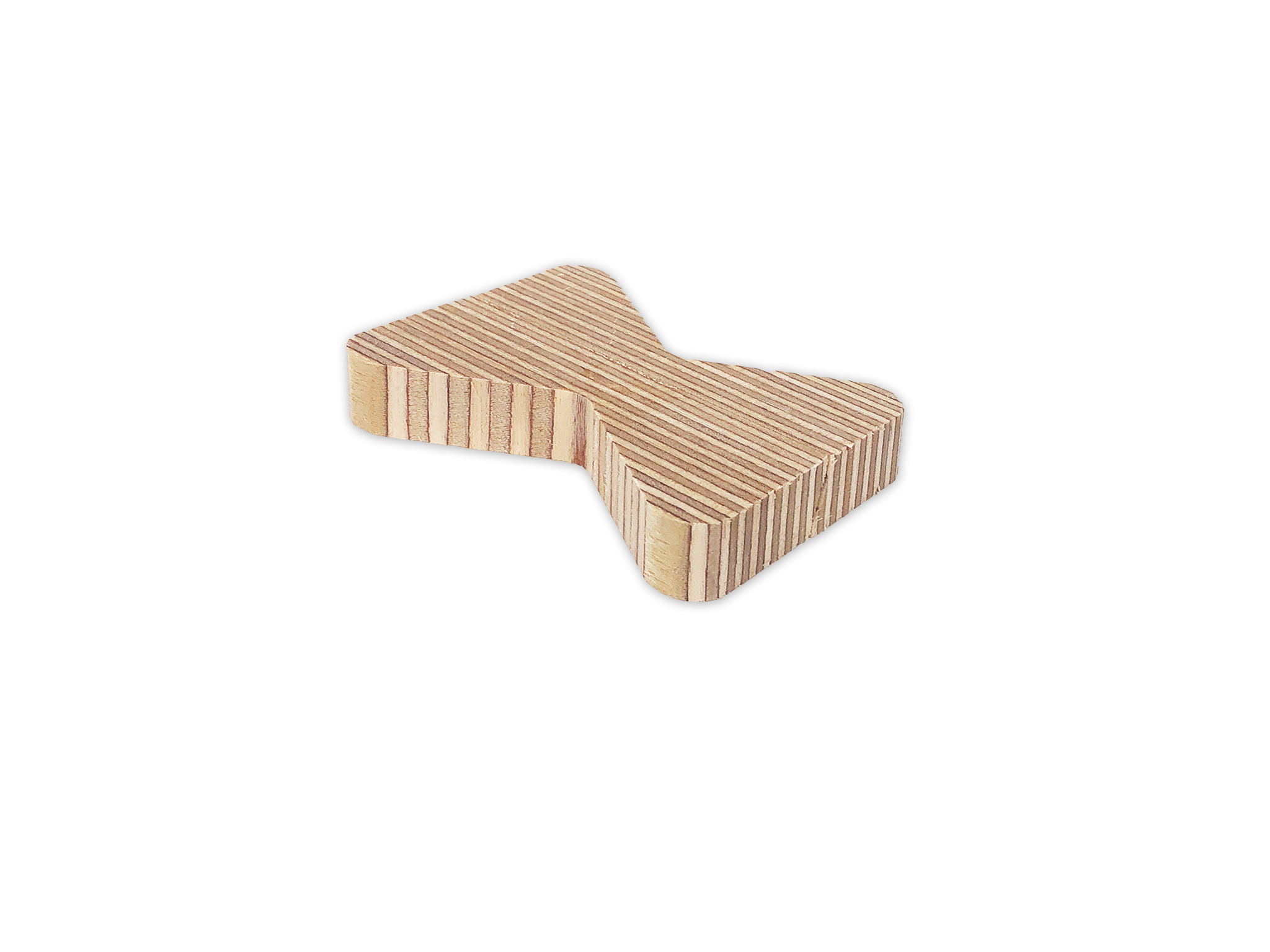

Conector X-fix C 45/60
-

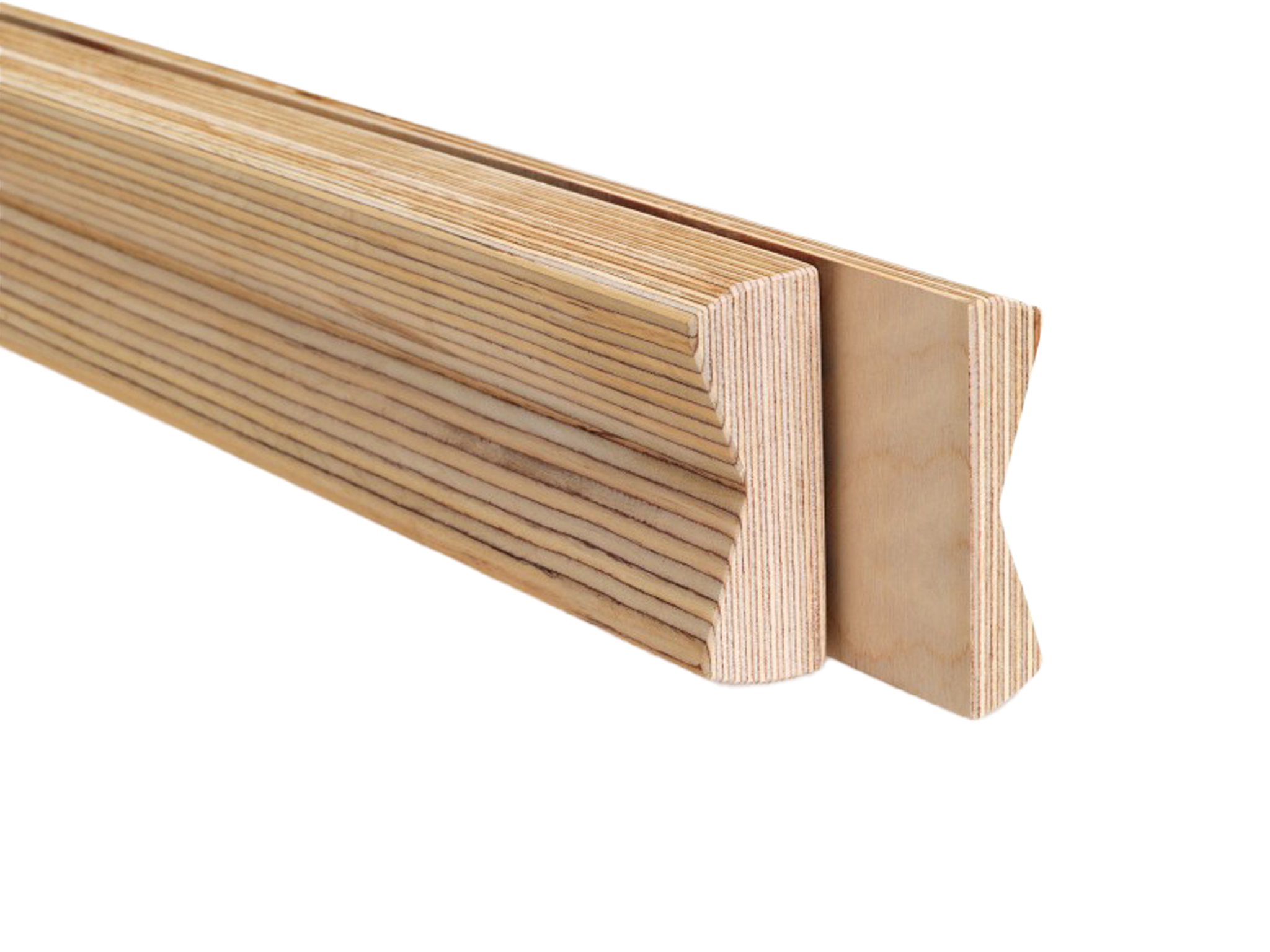

Conector X-fix L 50/80
