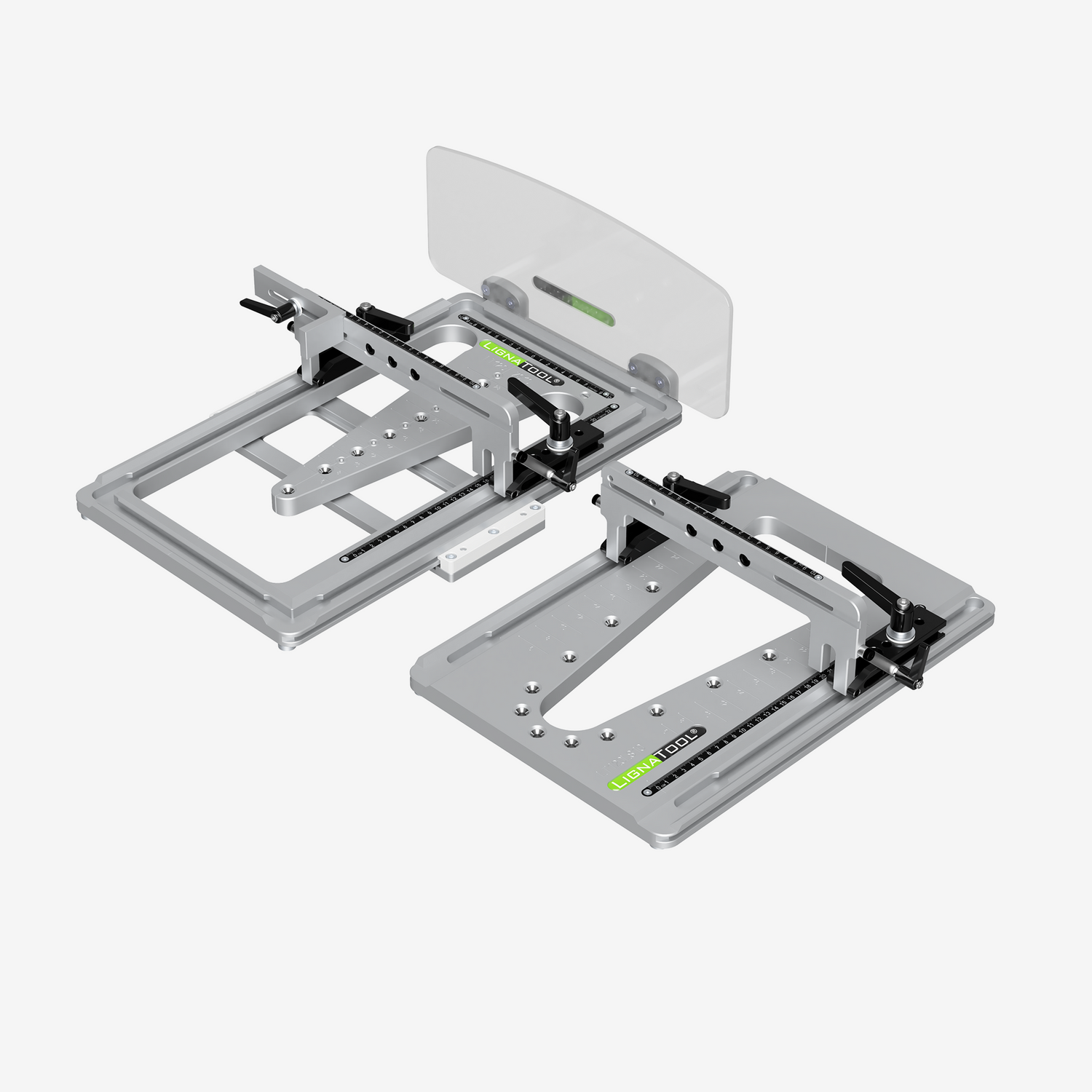

Plantilla de fresado de cola de milano
El reto:

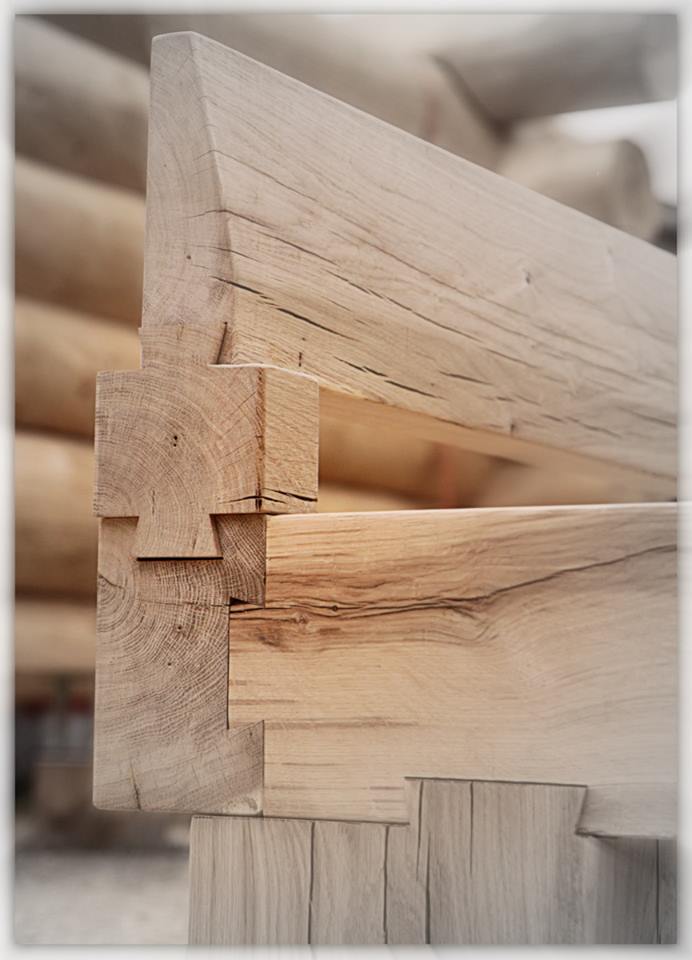

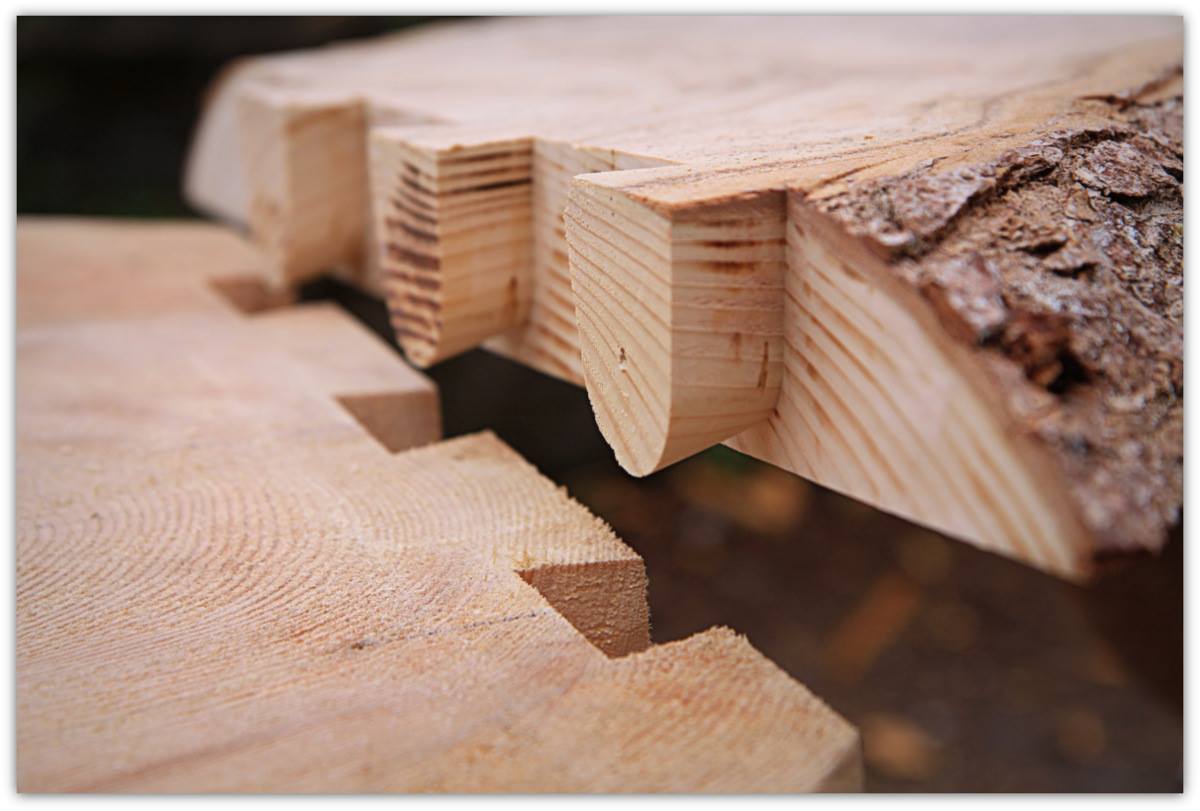

La forma de la "espiga de cola de milano" se utiliza en muchas uniones de madera. Este principio no es nuevo, pero no es económico producirlo a mano.
La solución:
Con la plantilla de fresado de cola de milano patentada de Lignatool, podrá producir esta ventajosa unión de madera de forma económica en el menor tiempo posible, ¡incluso sin una máquina CNC controlada por ordenador!
Este nuevo método hace que la unión de madera con madera vuelva a ser interesante en términos de precio, la unión de madera perfecta, simplemente rápida y limpia.
Posibilidades
Vídeo
Ventajas
-
Móvil para taller u obra
Se suministra en una práctica caja de plástico impermeable (Systainer) que facilita su transporte.
-
Trabajo seguro gracias a la guía de fresado patentada
Se atornilla una placa de bloqueo a la fresadora y, girándola 90 grados, la fresadora se engancha firmemente a la guía de fresado. Esto le permite trabajar con seguridad y sin fatiga.
-
Alto valor añadido
Crean fácilmente entre 10 y 15 juntas de madera en una hora de trabajo, manteniendo así el valor añadido en su negocio.
-
Cálculo estático
ING-TOOLS.comPara los clientes de Lignatool, el cálculo estático según EUROCODE está disponible gratuitamente, siga el siguiente enlace.
-
Concepto modula
Todos los componentes, como la guía de fresado, el protector de virutas y los topes, son intercambiables, por lo que sólo es necesario cambiar la placa base para otras formas o tamaños de muñón.
-
Alcance de la entrega
Los paquetes se elaboran de forma diferente según el uso previsto y el presupuesto, y pueden personalizarse en cualquier momento.
-
Rápido montaje

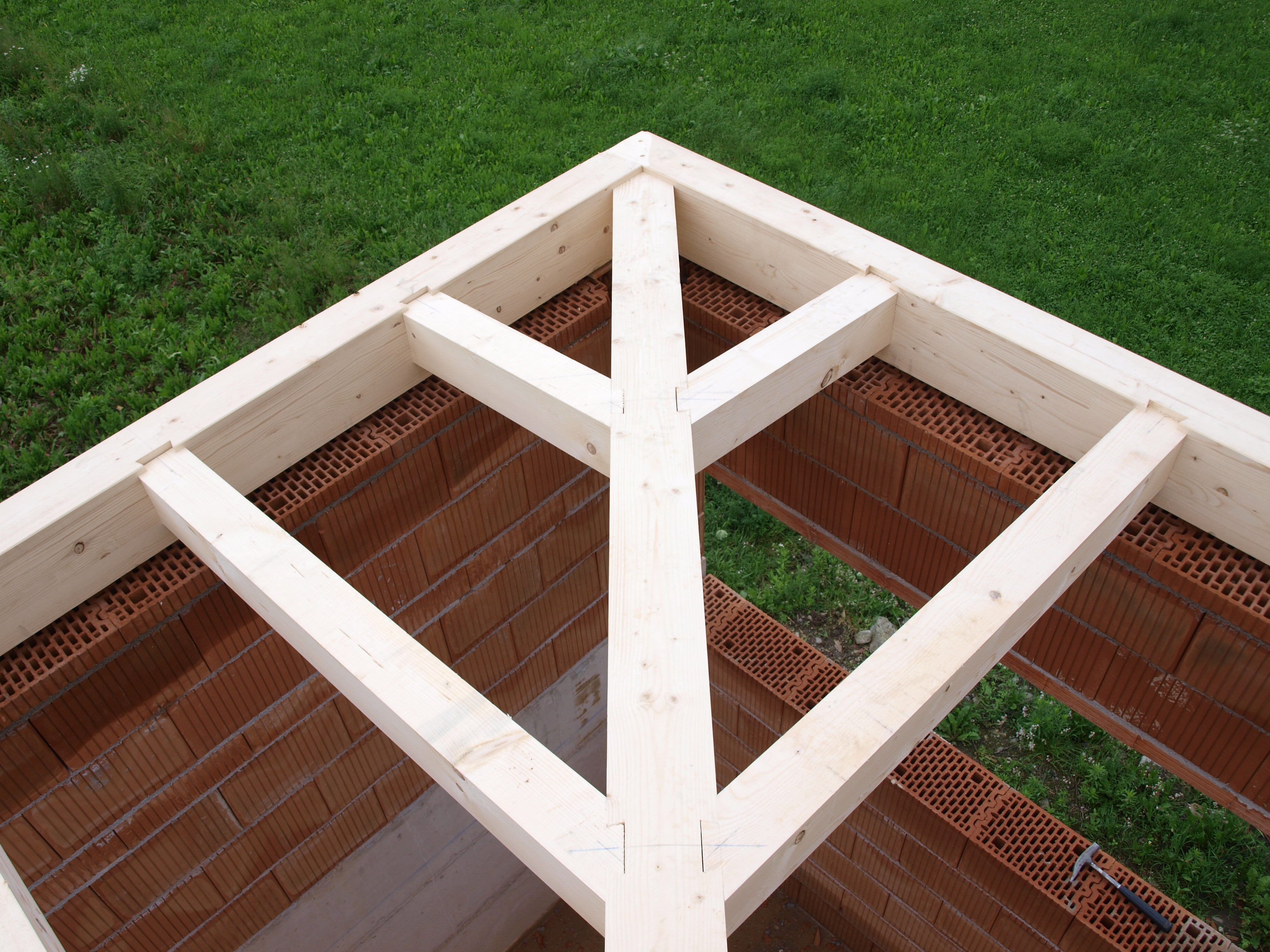

Muy útil para montar construcciones de madera a la vista, sin necesidad de soportes, sin piezas de acero que interfieran en la entrega.
-
Ahorra costosas piezas metálicas
No hay necesidad de comprar y almacenar costosas piezas de conexión de metal y madera.
-
Alta calidad artesana
Las juntas de madera son estéticamente muy exigentes, esto es especialmente importante en trabajos con construcciones de madera visibles.
Componentes
Systainer
Se suministran en un práctico Systainer con inserto de espuma.
Excepto los tamaños LT140 y LT180, que se entregan en una caja de cartón.
Plantillas
Plantillas de aluminio anodizado con escalas en mm de graduación y casquillos de acero inoxidable que pueden sustituirse cuando se desgastan.
Escalas de ajuste
Escalas de aluminio anodizado negro con grabado brillante para un alto contraste de lectura, resistentes a los disolventes y a los esfuerzos mecánicos.
Placa de guía de fresado
La fresadora se engancha en la guía de fresado de seguridad con la placa de bloqueo. Esto permite trabajar de forma segura y sin fatiga.
Pieza de sujeción
La placa de bloqueo se atornilla a la suela de la fresadora.
Adecuado para las siguientes fresadoras:
- Mafell LO65
- Festool OF2200
- Festool OF1400
- Scheer HM16-HM25
- DeWalt 625 / 626
- Makita RP2300
- Bosch GOF2000
Calibre de ajuste
La calibre de ajuste se utiliza para ajustar la longitud de la espiga. También es posible medir el diámetro de la fresa, el diámetro de la pista, la longitud de la espiga y la profundidad del agujero.
Medidor diferencial

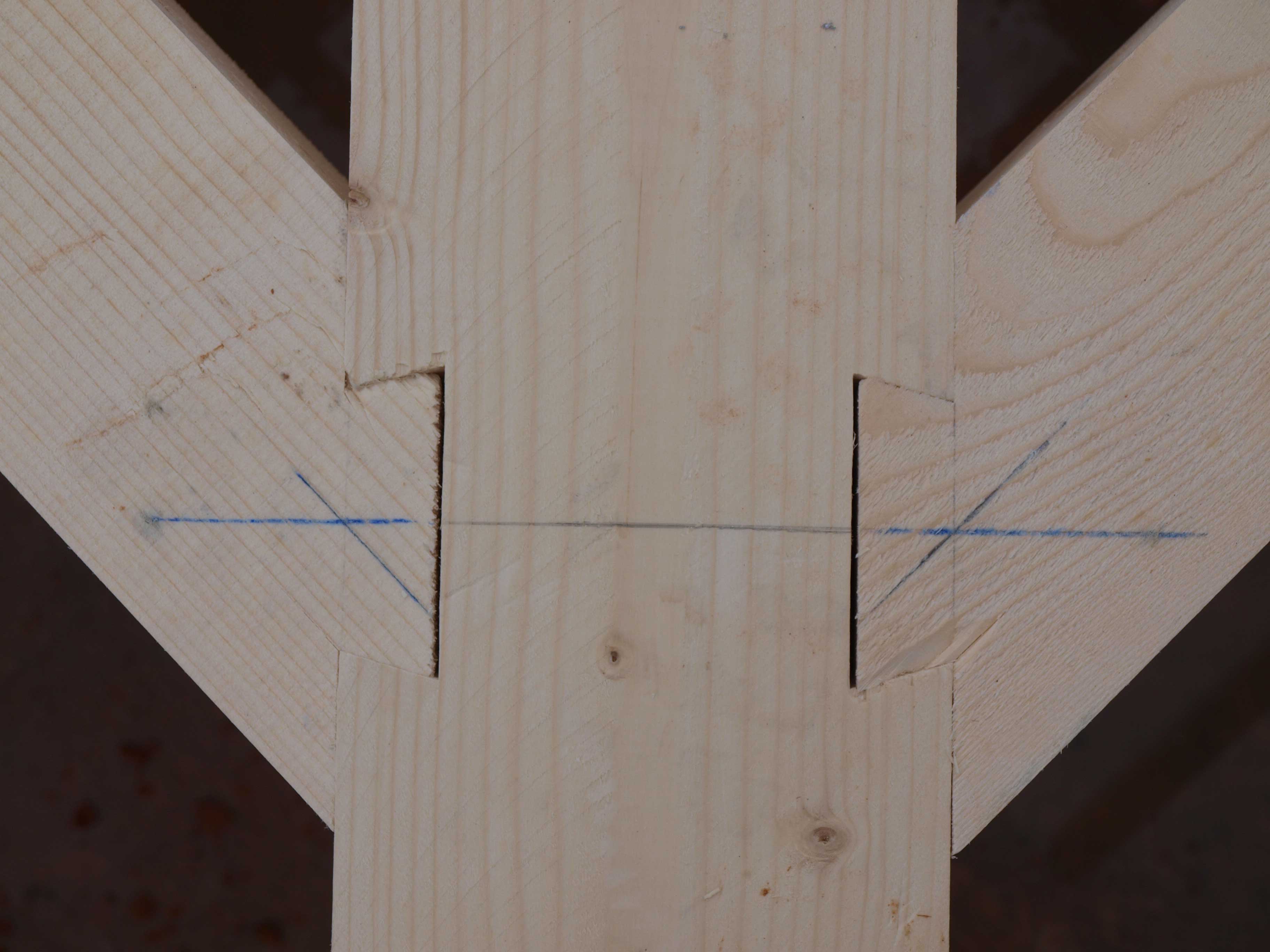

La medidor diferencial puede utilizarse para leer la corrección necesaria de la altura de la espiga para uniones de madera inclinadas, como cabrios en una cumbrera.
Tope horizontal
El tope horizontal puede ajustarse en un ángulo de hasta +-60°.
Tope vertical
El tope vertical puede ajustarse en un ángulo de hasta +-60°.
Tope lateral
La tope lateral de la plantilla de espiga se fija en el tope lateral.
Protección contra virutas
Fabricado en policarbonato transparente inastillable. El protector de virutas horizontal se encaja desde arriba en la plantilla de espigas.
El protector de virutas vertical se inserta desde arriba en la ranura guía de la guía de fresado de la plantilla de espigas.
Fijación rápida
Para fijar rápidamente la plantilla de espiga a la viga, con una abrazadera de palanca.
Mordazas simplex
Con las mordazas de tope Simplex se pueden realizar fresados rectos o en ángulo (como con cabrios o un cambio de tragaluz vertical).
Fresa
Fresa con hoja reversible y anillo de barril. La fijación se realiza con una tuerca de doble rosca directamente en el vástago cónico de la fresadora. Existen adaptadores para algunas fresadoras sin vástago cónico o con un portaherramientas diferente.
Longitud de espiga variable
Se pueden fresar 4 longitudes de espiga diferentes cambiando el anillo del cañón.
- 28mm
- 25mm (longitud de espiga estándar)
- 20mm
- 15mm
Fresadoras
Se pueden utilizar las siguientes fresadoras:
- Festool OF2200
- Festool OF1400
- Mafell LO65
- Scheer HM16-HM25 (requiere adaptador)
- DeWalt 625/626
- Makita RP2300 (fresa con mango especial)
- Otras bajo pedido
Compatible con máquinas de carpintería CNC
La forma de espiga y el ángulo de flanco de 15 grados son adecuados para la mayoría de las máquinas de carpintería CNC.

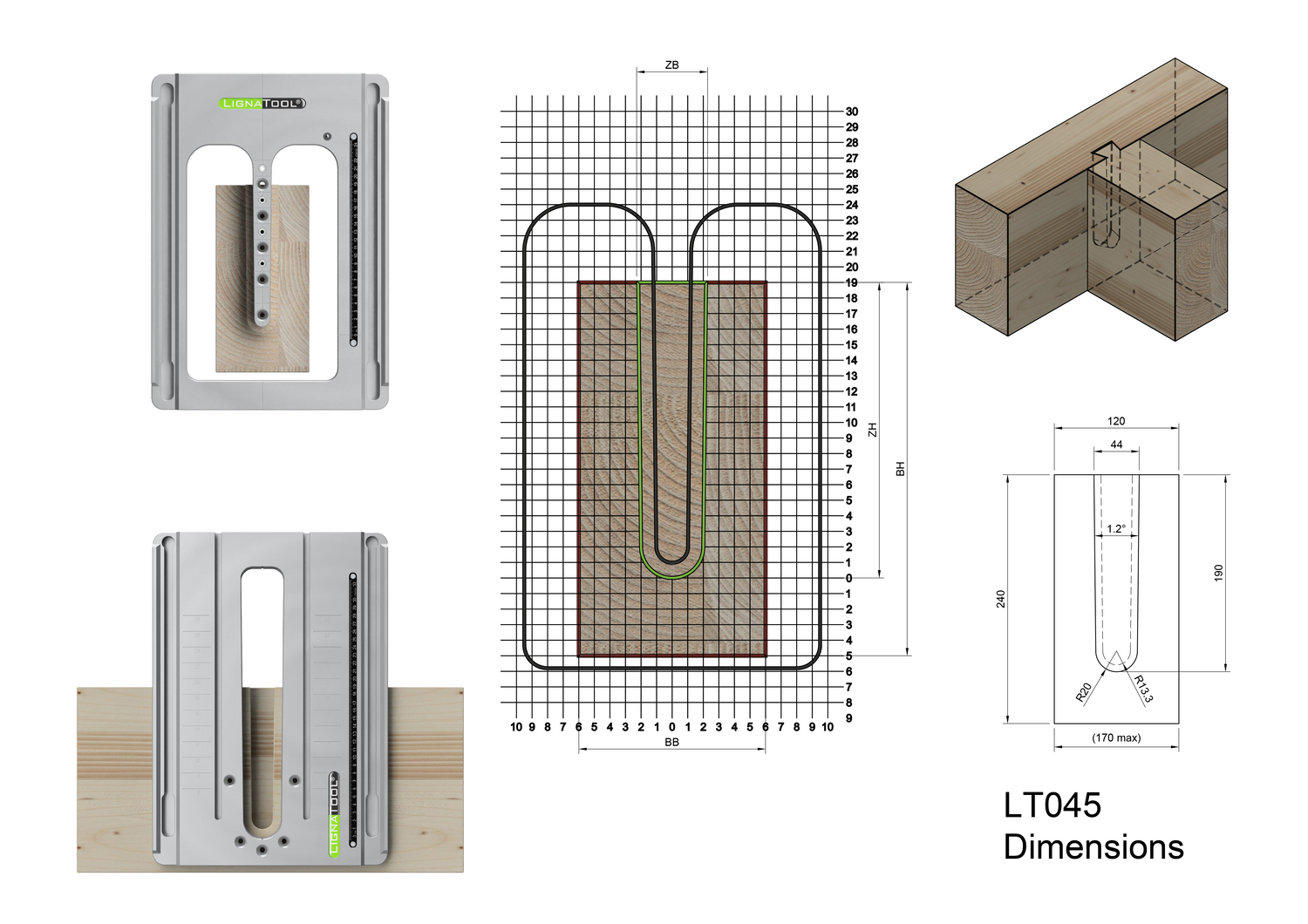

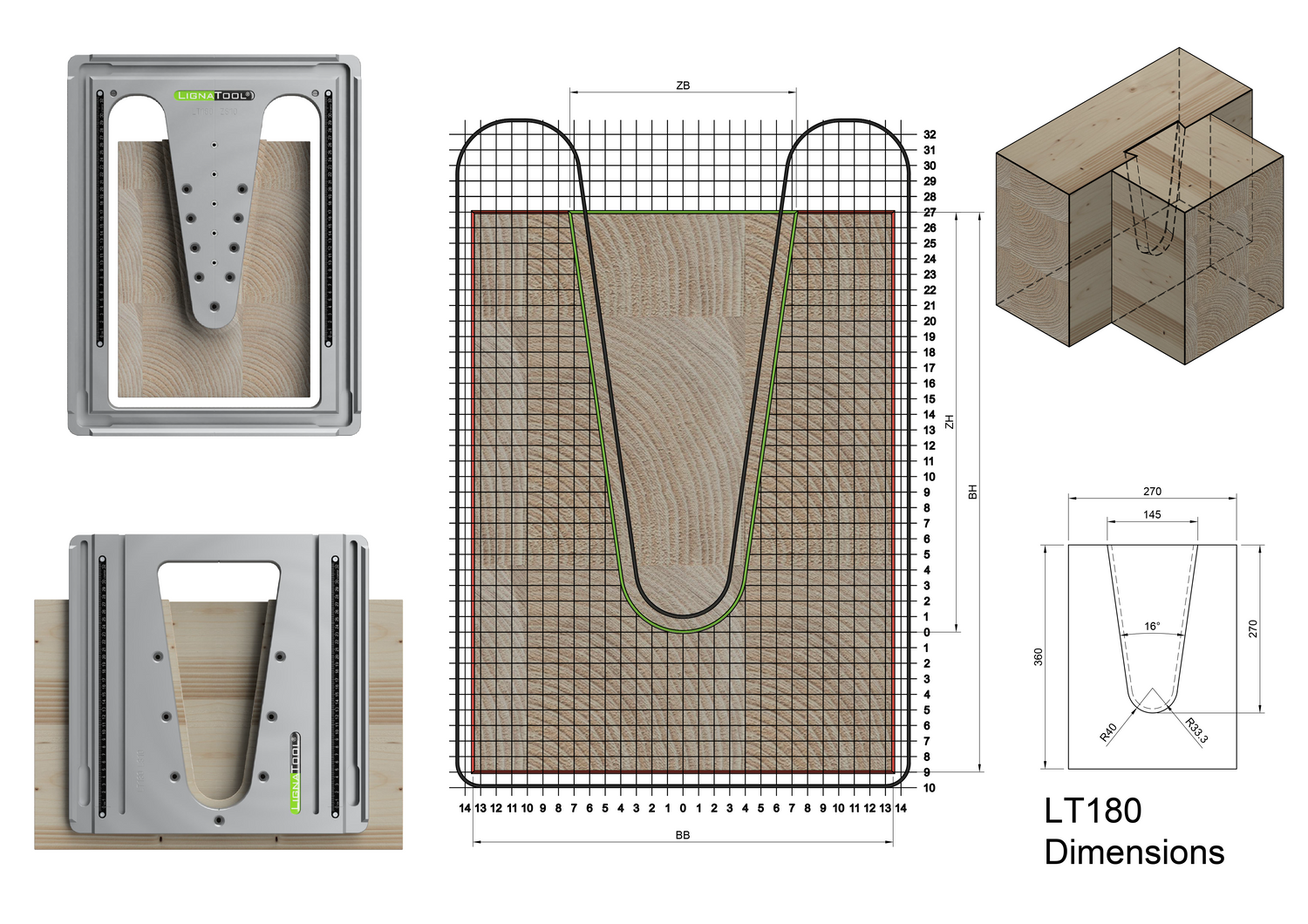

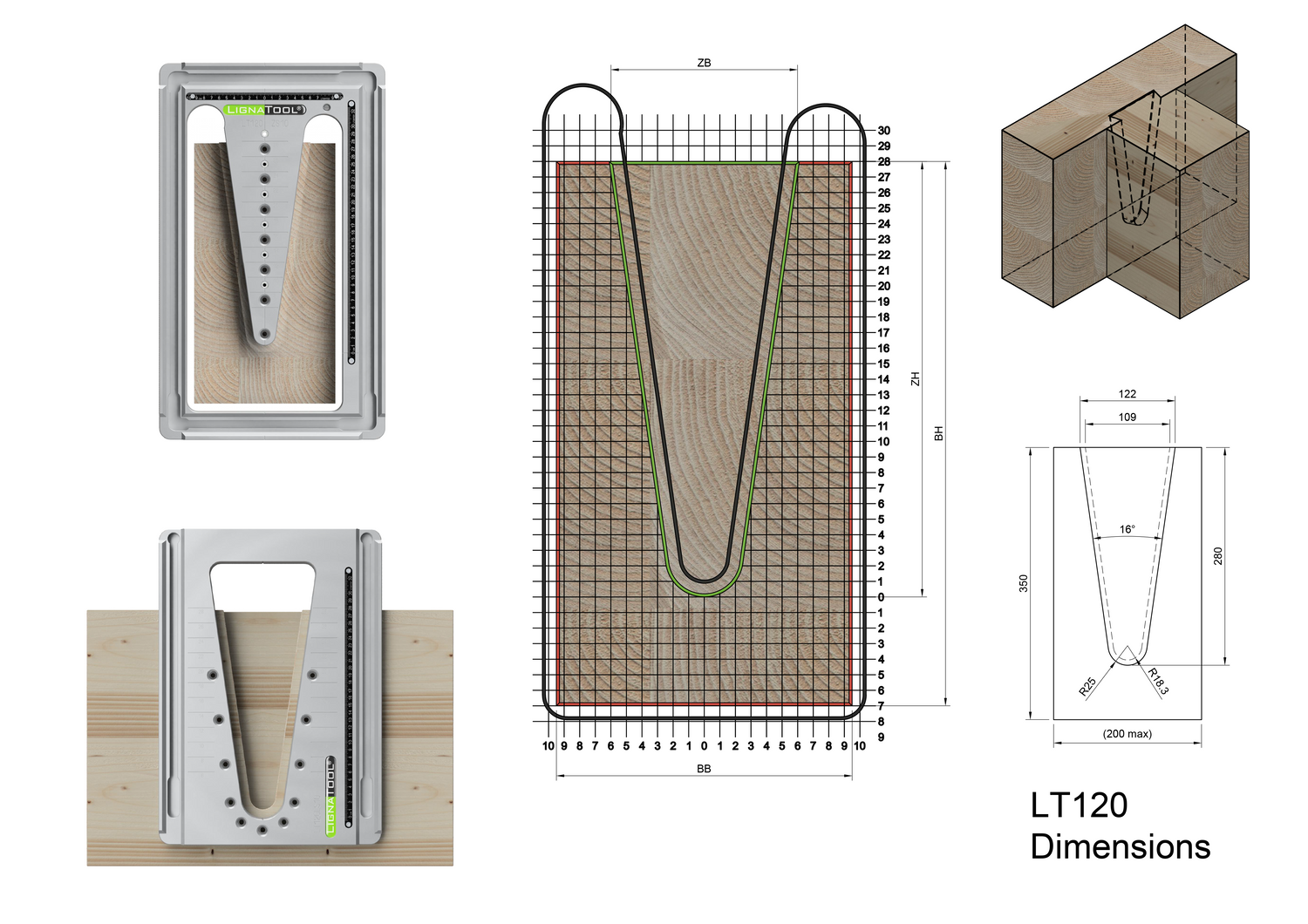

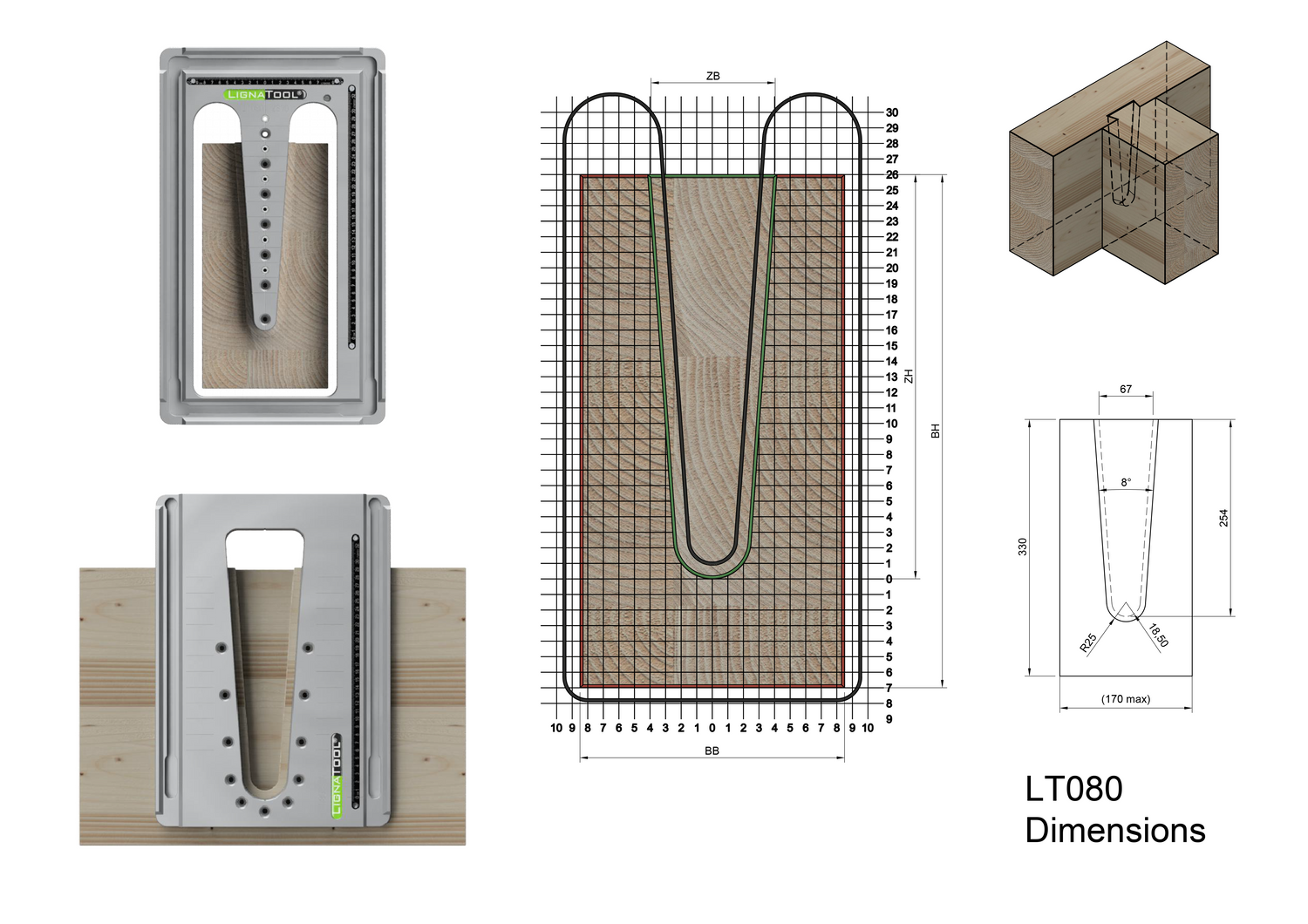

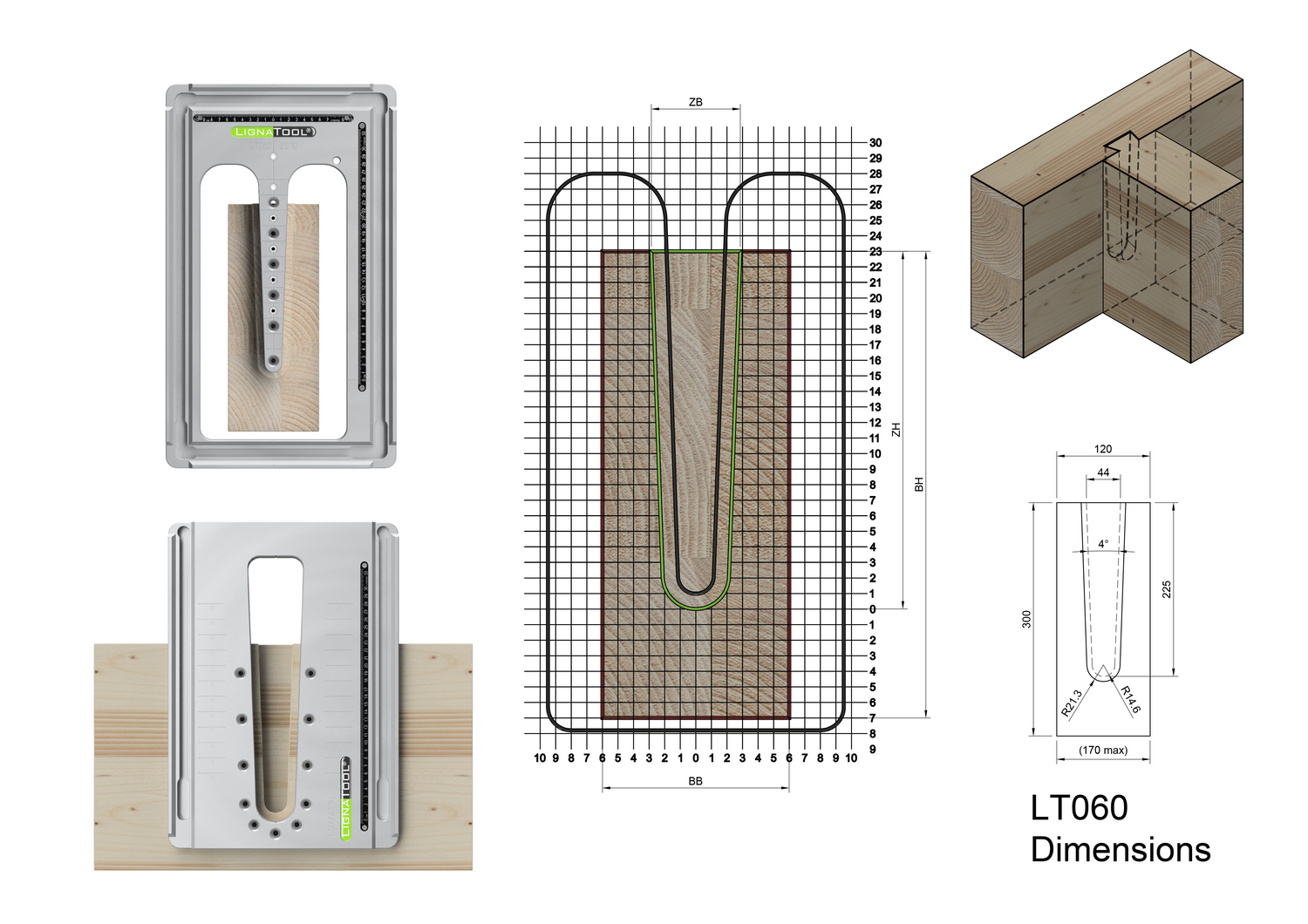

Tamaños
Panorama

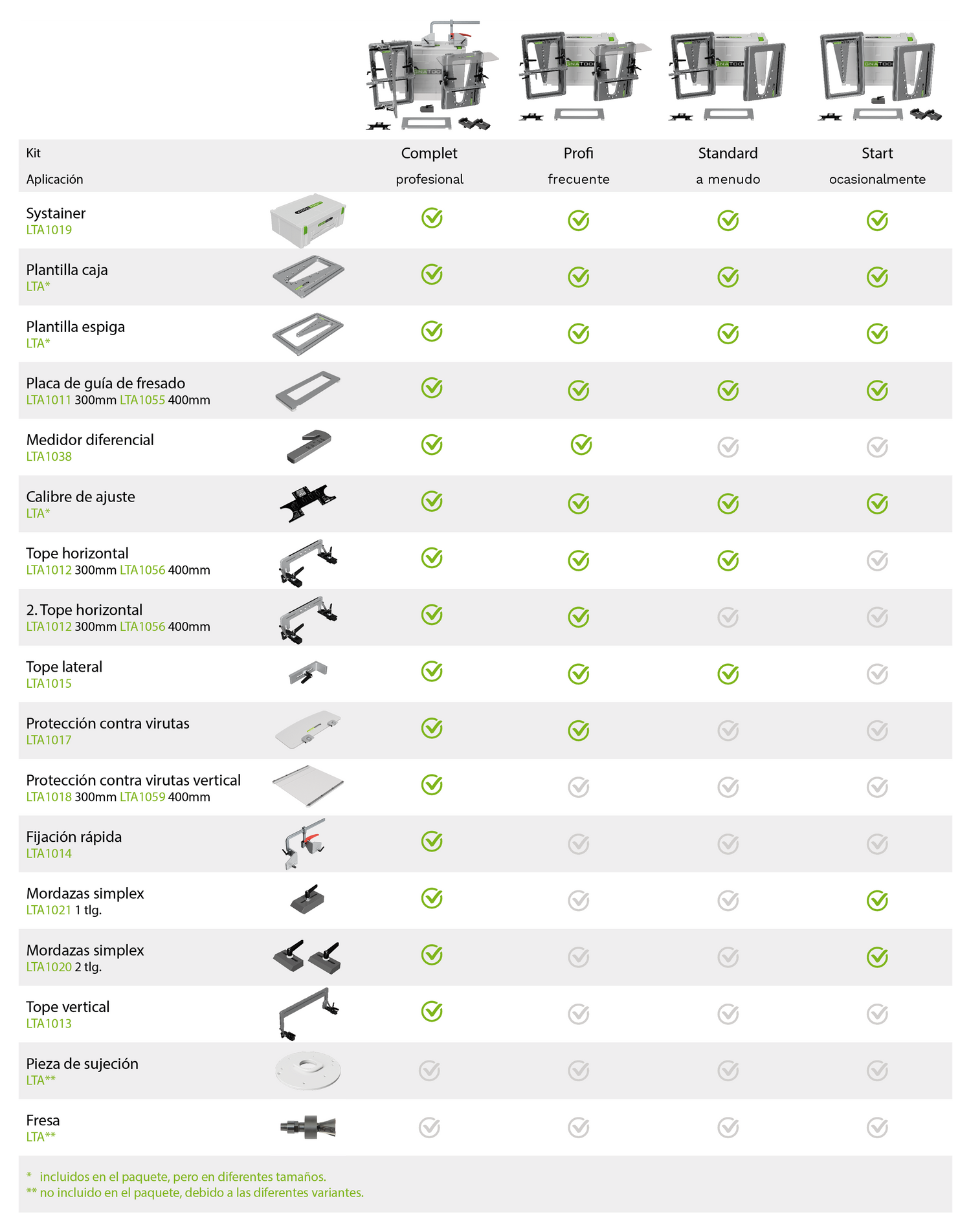

Paquetes - Detalles
Paquet Start
Para uso ocasional y uniones sencillas de madera
Tamaños: LT045 / LT060 / LT080 / LT120
Volumen de suministro:
- Systainer
- Plantilla caja
- Plantilla espiga
- Placa de guía de fresado
- Mordazas simplex 1 pieza
- Mordazas simplex 2 piezas
- Calibre de ajuste
Hay diferentes placas de bloqueo y fresas, por lo que no se incluyen en el paquete.
Paquet Standard
Para uso ocasional con tope ajustable en diagonal.
Tamaños: LT045 / LT060 / LT080 / LT120 / LT140 / LT180
Volumen de suministro:
- Systainer
- Plantilla caja
- Plantilla espiga
- Placa de guía de fresado
- Tope horizontal
- Tope lateral
- Calibre de ajuste
Hay diferentes placas de bloqueo y fresas, por lo que no se incluyen en el paquete
*Excepto los tamaños LT140 y LT180, que se suministran en la caja.

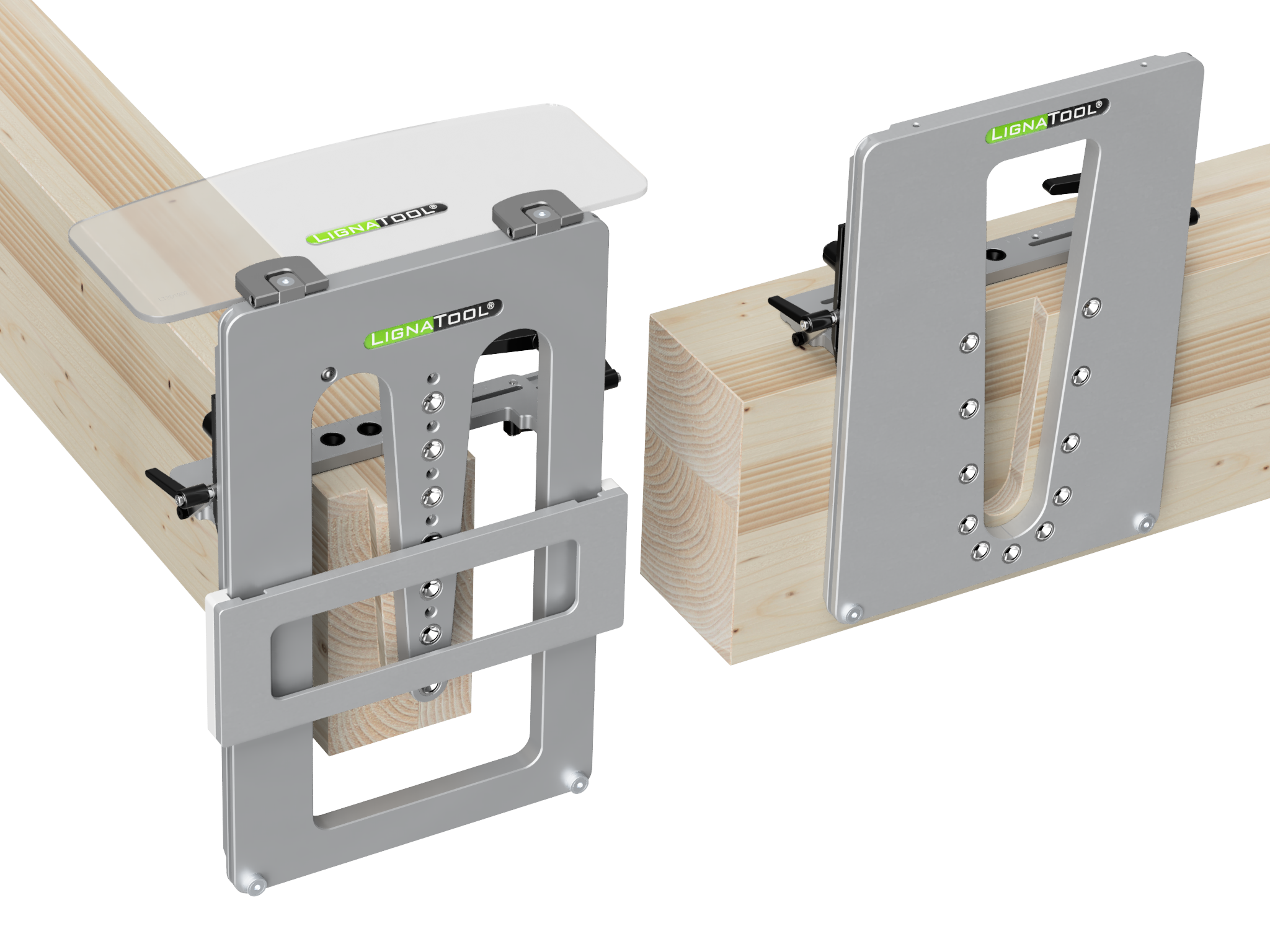

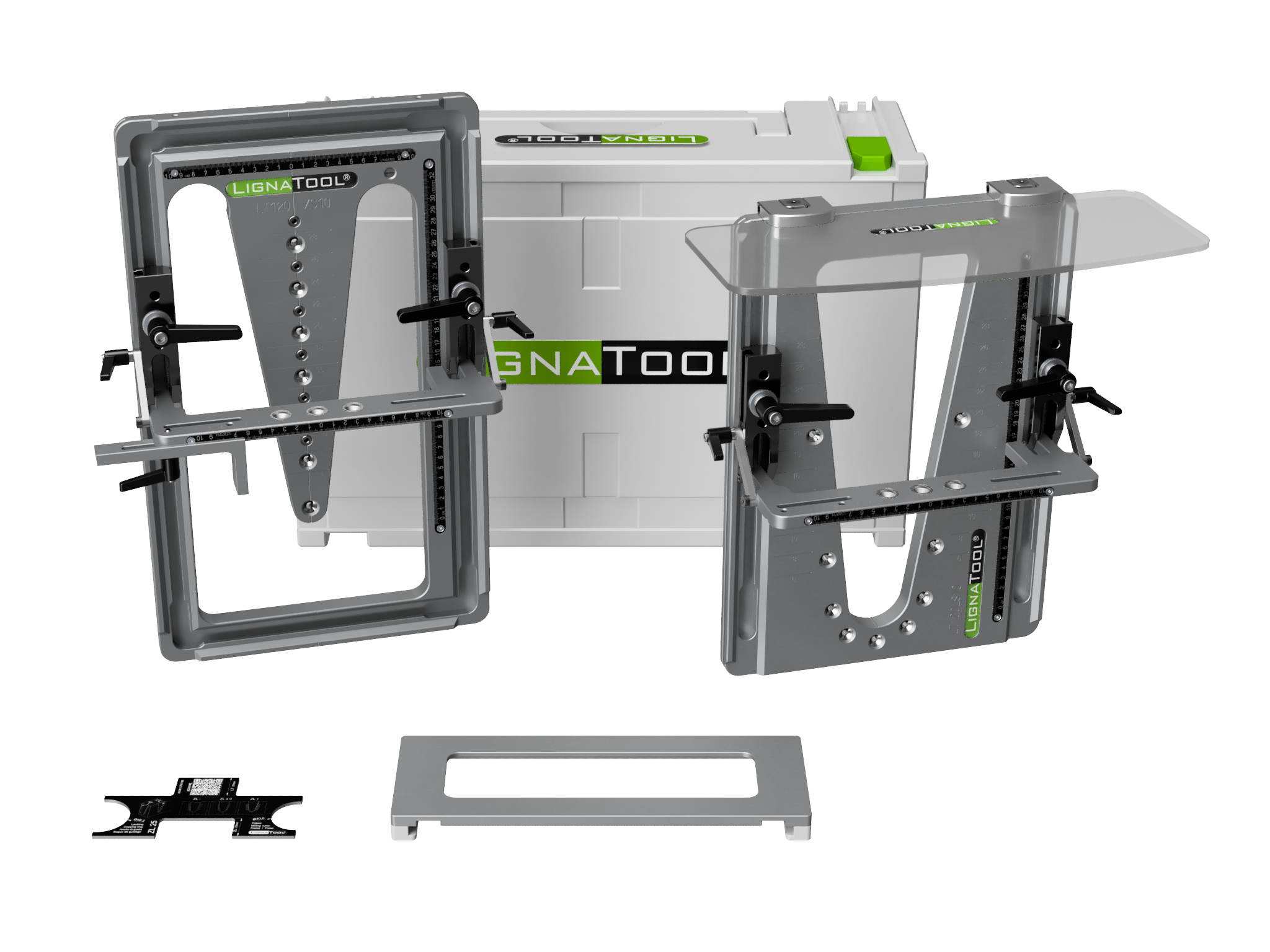

Paquetes Profi
Contiene los componentes más importantes para un uso frecuente.
Tamaños: LT045 / LT060 / LT080 / LT120 / LT140 / LT180
Volumen de suministro:
- Systainer
- Plantilla caja
- Plantilla espiga
- Tope horizontal 2x
- Placa de guía de fresado
- Protección contra virutas horizontal
- Tope lateral
- Calibre de ajuste
- Medidor diferencial
Hay diferentes placas de bloqueo y fresas, por lo que no se incluyen en el paquete.
*Excepto los tamaños LT140 y LT180, que se suministran en la caja.
Paquet Complet
Contiene todos los componentes, óptimo para uso frecuente y uniones de madera exigentes.
Tamaños: LT045 / LT060 / LT080 / LT120
Volumen de suministro:
- Systainer
- Plantilla caja
- Plantilla espiga
- Tope horizontal 2x
- Placa de guía de fresado
- Protección contra virutas horizontal
- Tope lateral
- Calibre de ajuste
- Medidor diferencial
- Protección contra virutas vertical
- Fijación rápida
- Tope vertical
- Mordazas simplex 1 pieza
- Mordazas simplex 2 piezas
Hay diferentes placas de bloqueo y fresas, por lo que no están incluidas en el paquete.
