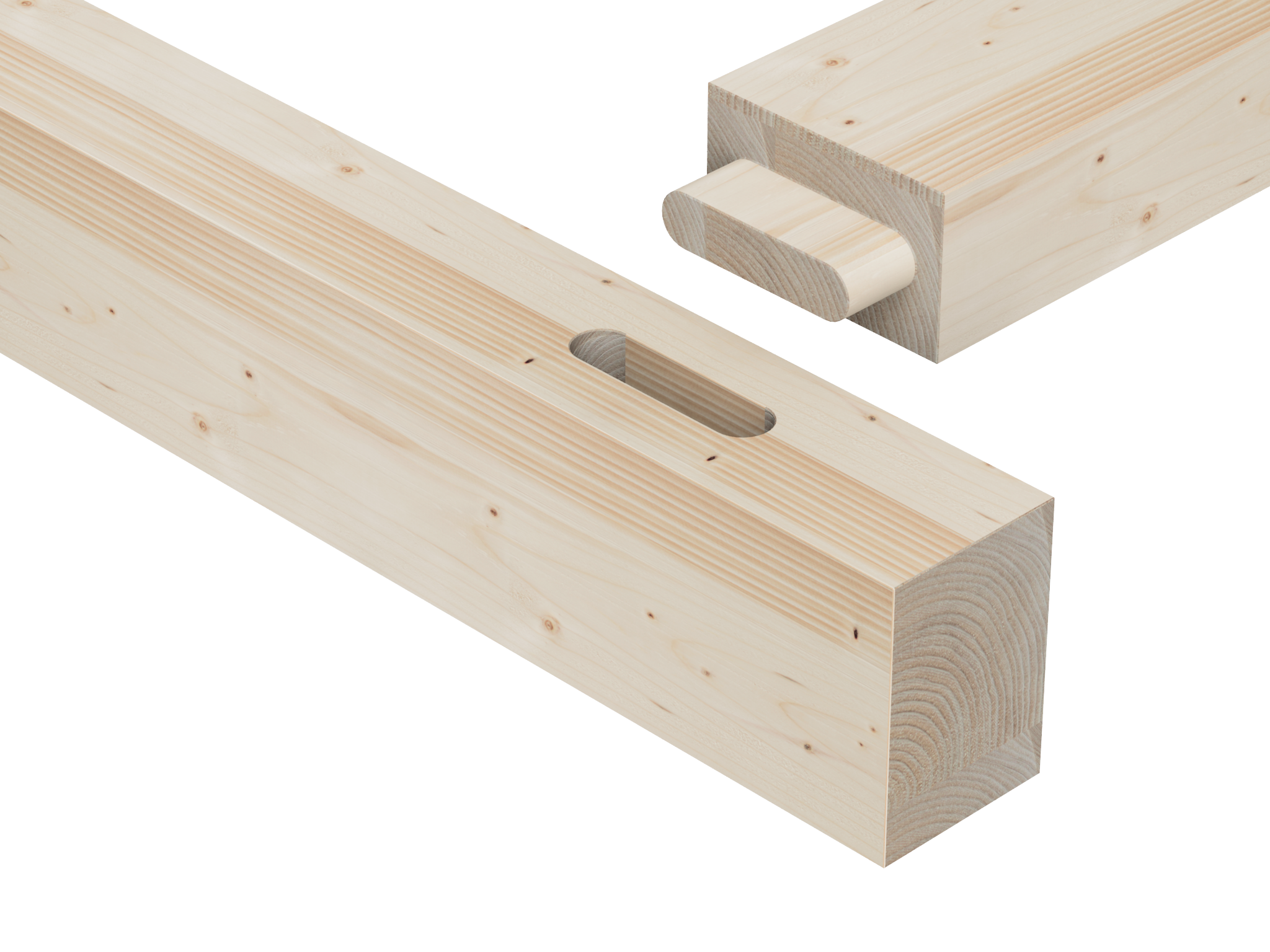

Plantilla para fresar espigas y cajas

El reto:
Es muy difícil fabricar espigas precisas a mano o con sierras circulares manuales y similares. Lo mismo ocurre con las mortajas, y el mecanizado con un cincel de cadena también produce sólo resultados aproximados.
La solución:
Ccon el sistema de fresado Lignatool para espigas rectas y cajas, puede crear espigas de diferentes anchuras, longitudes, alturas e inclinaciones de hasta 60°. Con la plantilla de agujeros puede crear mortajas muy precisas.
Posibilidades
Vídeo
Ventajas
-
Móvil para taller u obra
Se suministra en una práctica caja de plástico impermeable (Systainer) que facilita su transporte.
-
Trabajo seguro gracias a la guía de fresado patentada
La fresadora se engancha firmemente en la guía de fresado con la placa de bloqueo mediante un giro de 90 grados. Esto le permite trabajar con seguridad y sin fatiga.
-
Alto valor añadido
Al procesar internamente los componentes y las juntas de madera, el valor añadido permanece en su empresa.
-
Volumen de suministro
Los paquetes se elaboran de forma diferente según el uso previsto y el presupuesto, y pueden personalizarse en cualquier momento.
-
Concepto modular
Todos los componentes, como la guía de fresado, el protector de virutas y los topes, son intercambiables, por lo que sólo es necesario cambiar la placa base para otras formas o tamaños de muñón.
-
Alta calidad artesanal
Las juntas de madera son estéticamente muy exigentes, esto es especialmente importante en trabajos con construcciones de madera visibles.
Componentes
Estos componentes hacen que las plantillas de fresado sean tan especiales.
Contenido desplegable

Systainer
Se suministra en un práctico Systainer con inserto de espuma.
Plantillas

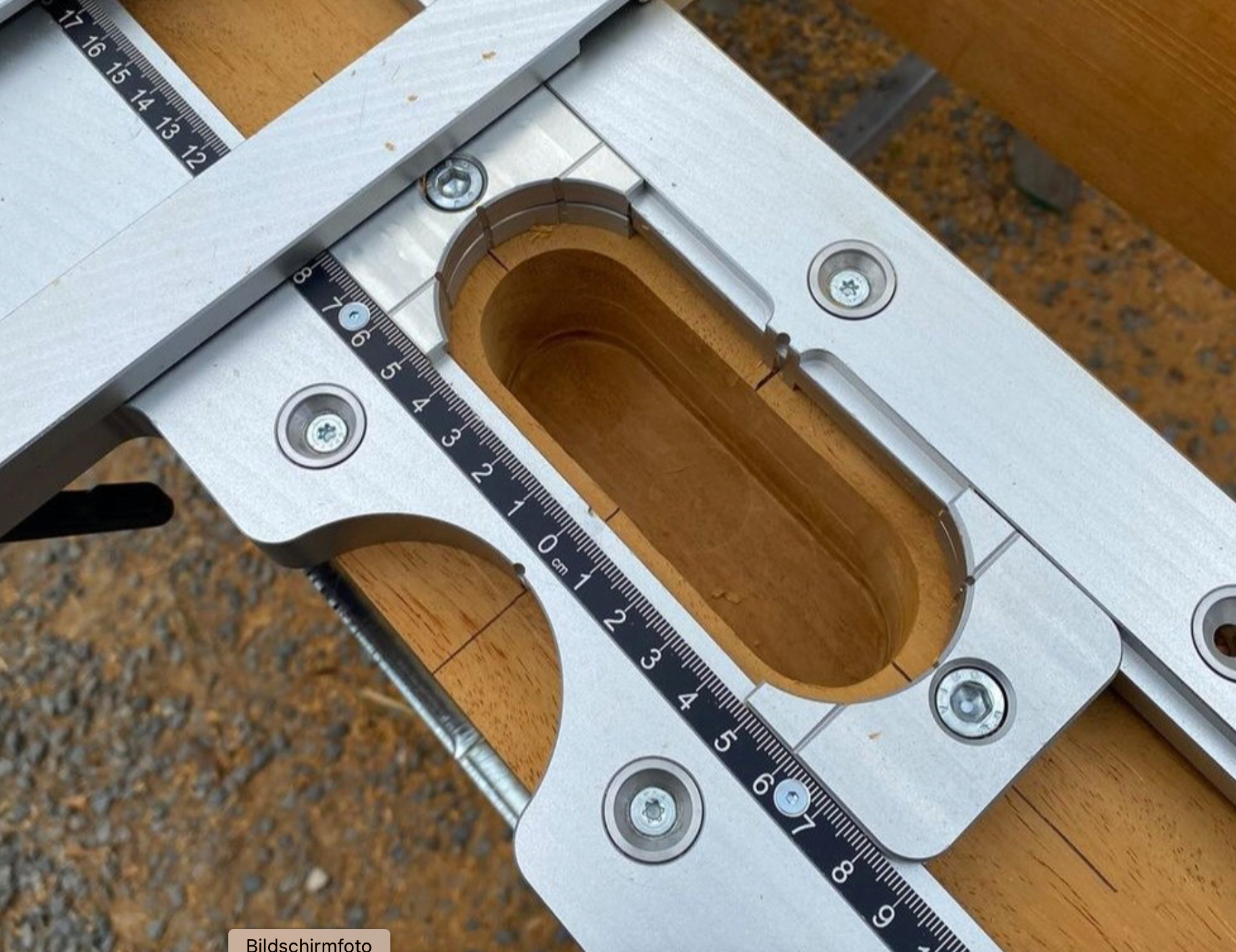

Plantilla de clavijas y plantilla de orificios de aluminio anodizado y casquillos de acero inoxidable que se pueden sustituir cuando se desgastan.
Escalas
Escalas de aluminio anodizado negro con grabado brillante para un alto contraste de lectura, resistentes a los disolventes y a los esfuerzos mecánicos.
Guía de fresado
La fresadora se engancha en la guía de fresado de seguridad patentada con la placa de bloqueo. Esto le permite trabajar de forma segura y sin fatiga.
Placa de fijación
La placa de fijación se atornilla a la suela de la fresadora.
Adecuado para las siguientes fresadoras:
- Mafell LO65
- Festool OF2200
- Festool OF1400
- Scheer HM16-HM25
- DeWalt 625 / 626
- Makita RP2300
- Bosch GOF2000
- Otros modelos a petición
Anillo de contorno
Se fija a la placa de bloqueo mediante un anillo de bloqueo. El anillo de contorno se desliza a lo largo de la plantilla y los topes durante el fresado y escanea así el contorno de fresado.
Tope horizontal
Disponible en versión normal y baja. El tope horizontal puede ajustarse en un ángulo de hasta +-60°.
Tope vertical
El tope vertical puede ajustarse en un ángulo de hasta +-60°.
Tope lateral
La posición lateral de la plantilla de espiga se fija en el tope lateral.
Protección contra virutas
Fabricado en policarbonato transparente inastillable. El protector de virutas horizontal se encaja desde arriba en la plantilla de espigas.
El protector de virutas vertical se inserta desde arriba en la ranura guía de la guía de fresado de la plantilla de espigas.
Fijación rápida
Para fijar rápidamente la plantilla de espiga a la viga, con una abrazadera de palanca.
Longitudes de espigas variables
Dependiendo de la fresa y la fresadora, se pueden fresar longitudes de espiga de hasta 80 mm.
Punto de inflexión
La punta giratoria permite fresar una espiga cuadrada o redonda.
Fresa
Las fresas tienen un vástago cónico de ø20mm y se atornillan directamente en el cono de la fresadora con una tuerca de doble rosca.
Hay disponibles diferentes longitudes totales, el diámetro es de 30 mm, la longitud de trabajo es de 60 mm.
Fresadoras
Se pueden utilizar las siguientes fresadoras:
- Festool OF2200
- Festool OF1400
- Mafell LO65
- Scheer HM16-HM25 (requiere adaptador)
- DeWalt 625/626
- Makita RP2300 (fresa con mango especial)
- Otras bajo pedido
Tallas

Paquetes - Detalles
Compilado según la solicitud y el presupuesto.
Contenido desplegable

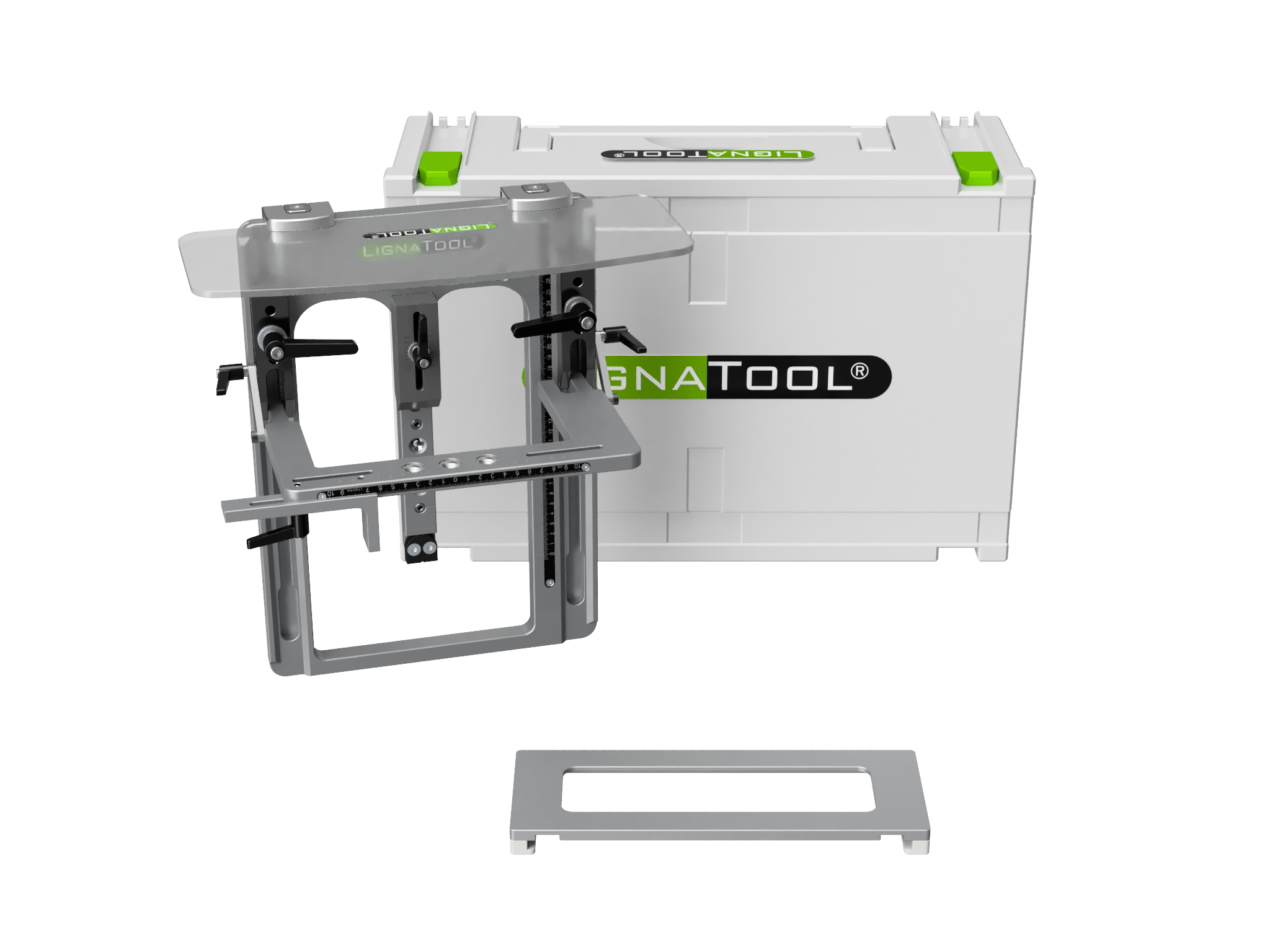

Paquete de espiga solos
Para la fabricación de espigas cuadradas o redondas.
Tamaños: ZLF40
Volumen de suministro:
- Systainer
- Plantilla de espiga
- Guía de fresado
- Tope horizontal versión profunda
- Tope lateral
- Tope simple
- Guarda enana horizontal
Dependiendo de la fresadora existen diferentes placas de bloqueo y fresas, por lo que la configuración y los precios pueden variar.
Contenido desplegable

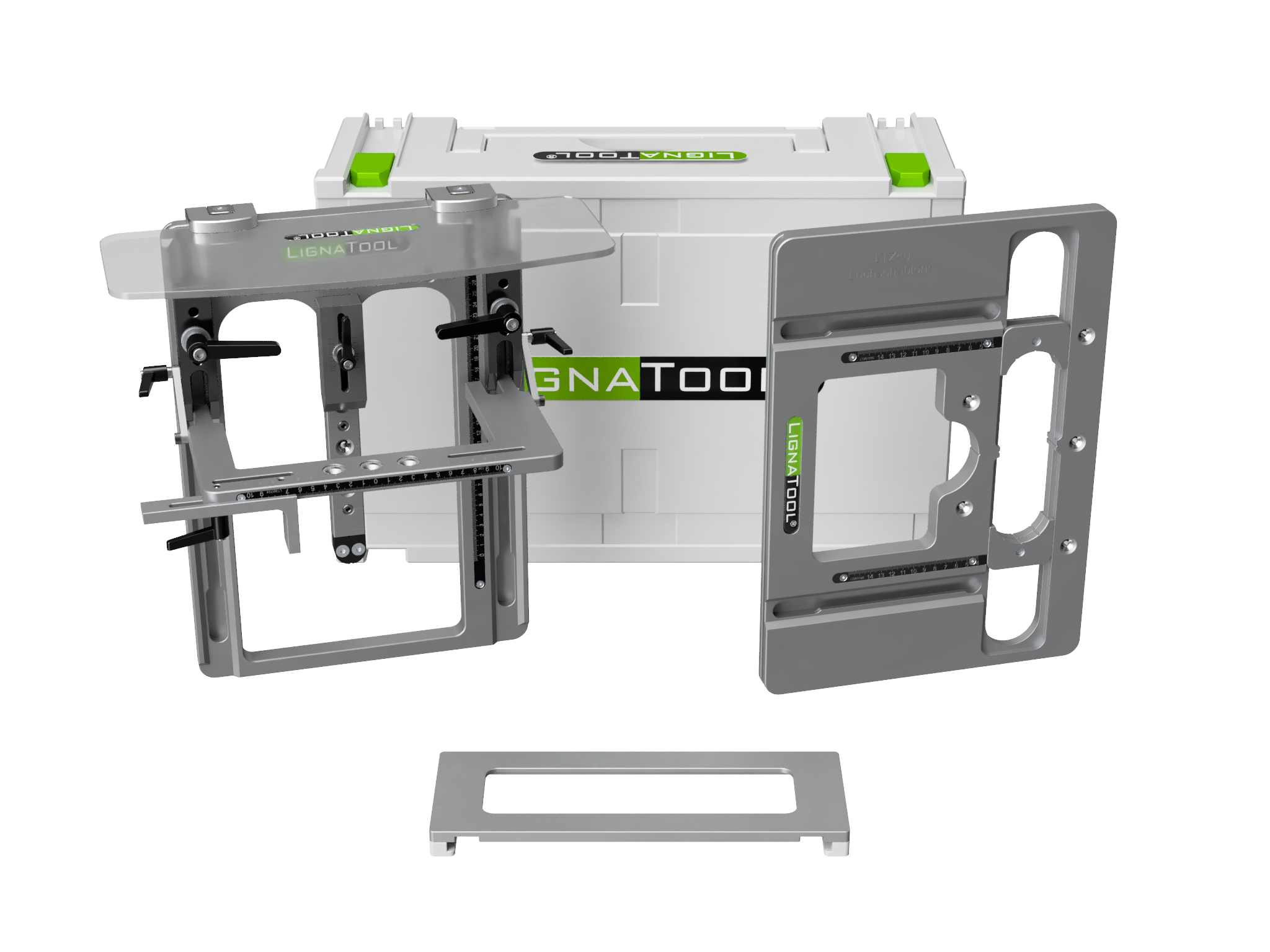

Paquete de espiga y caja Standard (imagen)
Para la fabricación de espigas cuadradas o redondas.
Tamaños: ZLF40
Volumen de suministro:
- Systainer
- Plantilla de espiga
- Plantilla de caja
- Guía de fresado
- Tope horizontal versión profunda
- Tope lateral
- Tope simple
- Guarda enana horizontal
Dependiendo de la fresadora existen diferentes placas de bloqueo y fresas, por lo que la configuración y los precios pueden variar.
Paquete de espiga y caja Profi
Para la fabricación de espigas cuadradas o redondas.
Tamaños: ZLF40
Volumen de suministro:
- Systainer
- Plantilla de espiga
- Plantilla de caja
- Guía de fresado
- Tope horizontal versión profunda
- Tope horizontal versión normal
- Tope lateral
- Tope simple
- Guarda enana horizontal
Dependiendo de la fresadora existen diferentes placas de bloqueo y fresas, por lo que la configuración y los precios pueden variar.
