Guía de corte para motosierras
El reto:
Con una sierra de cadena se pueden cortar grandes vigas de forma fácil y barata, pero con poca precisión.
La solución:

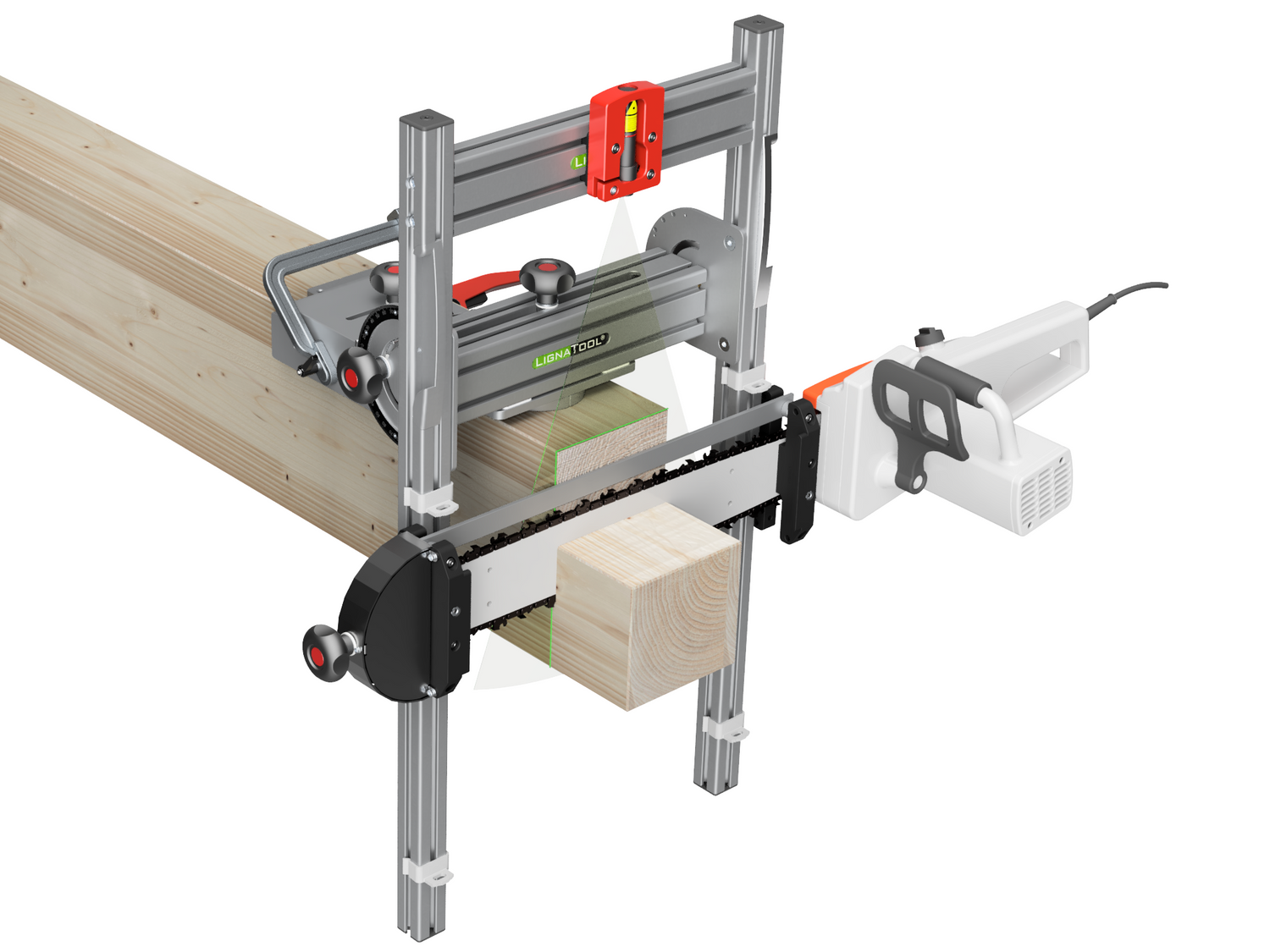

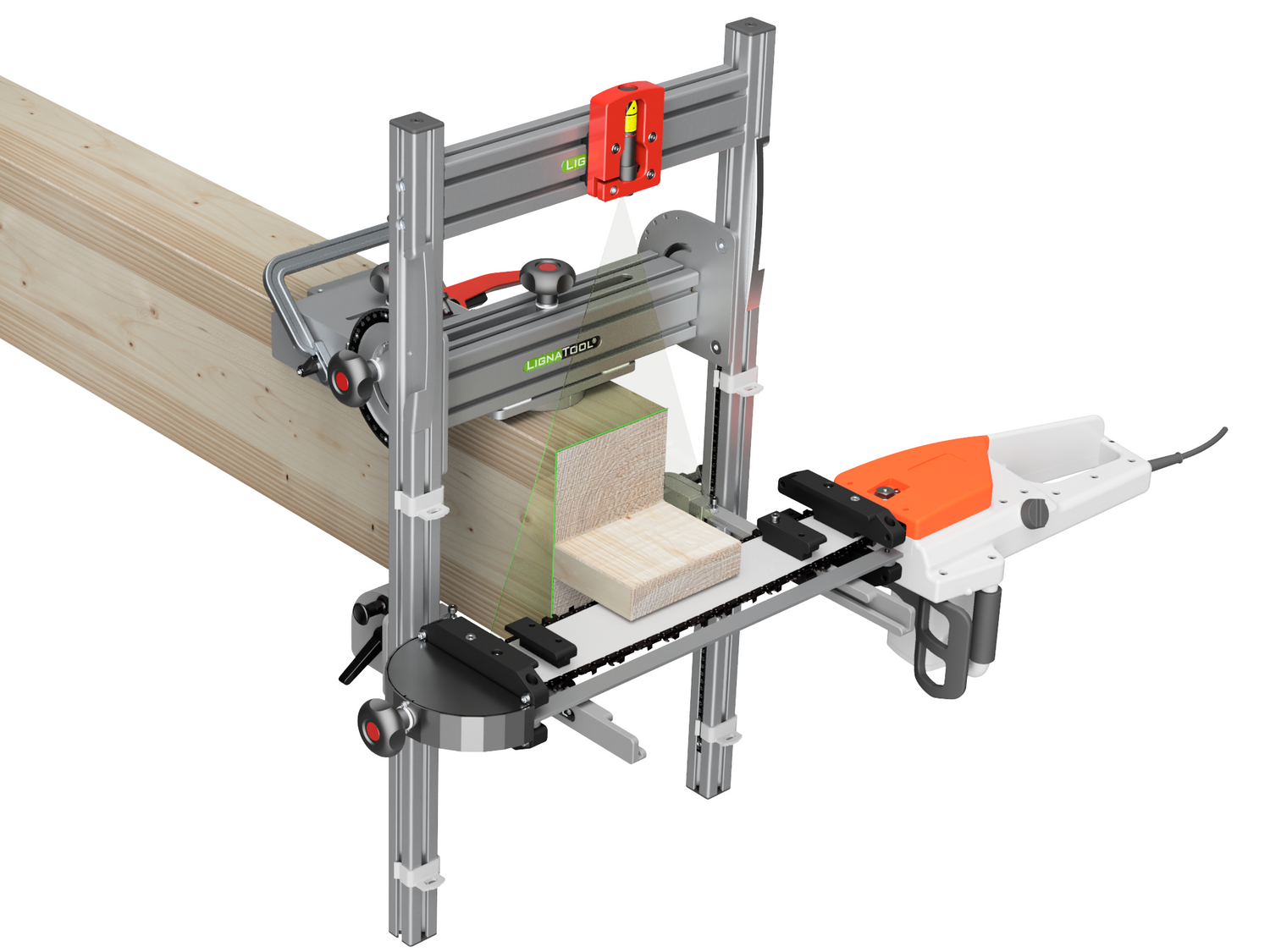

La hoja de la sierra de cadena se engancha en la guía de corte mediante un simple giro, por lo que se puede cortar de forma fácil, segura y muy precisa, a lo largo del perfil de la guía.La línea láser muestra la posición exacta del corte lateralmente y también por encima de la viga.

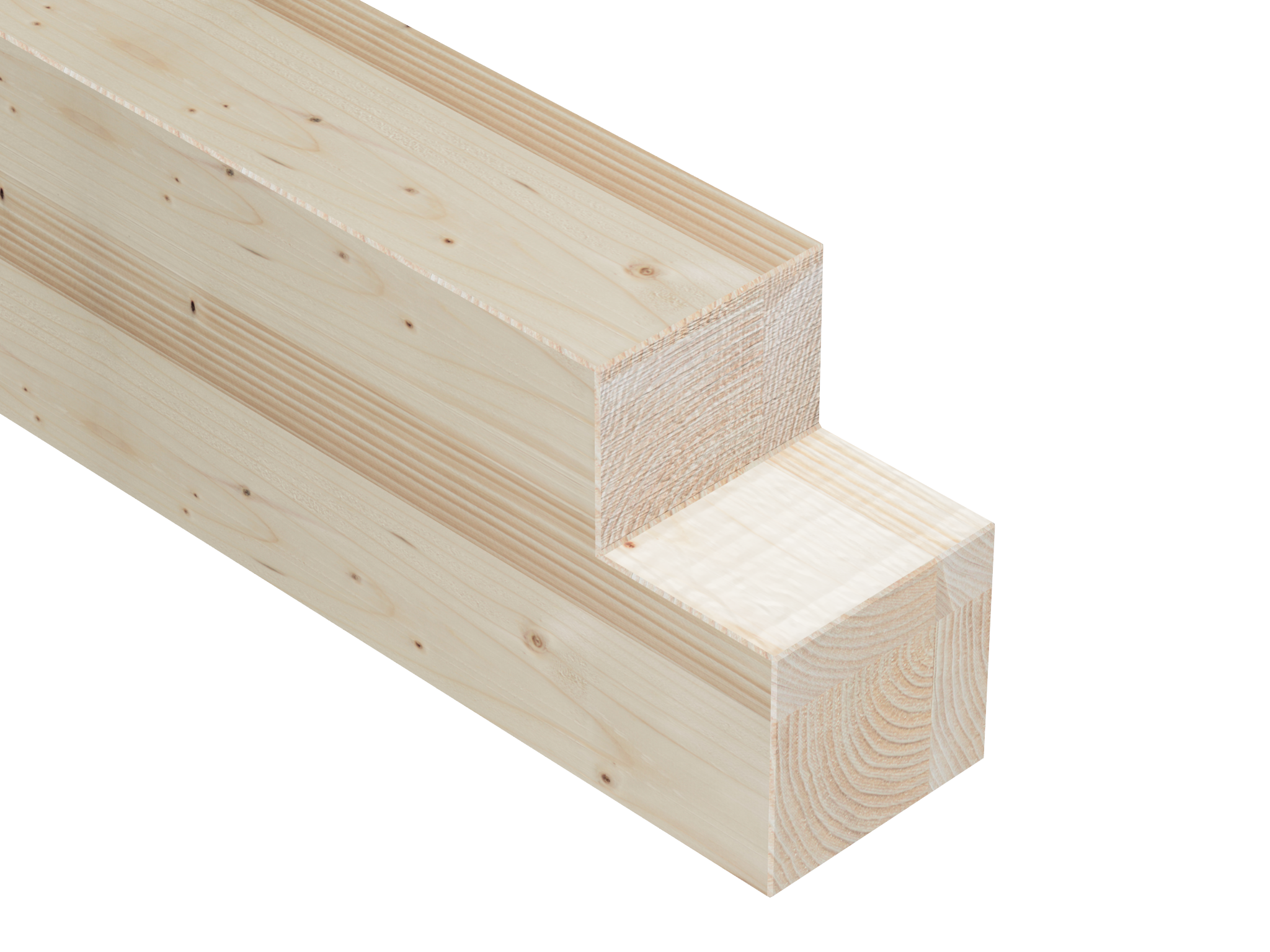

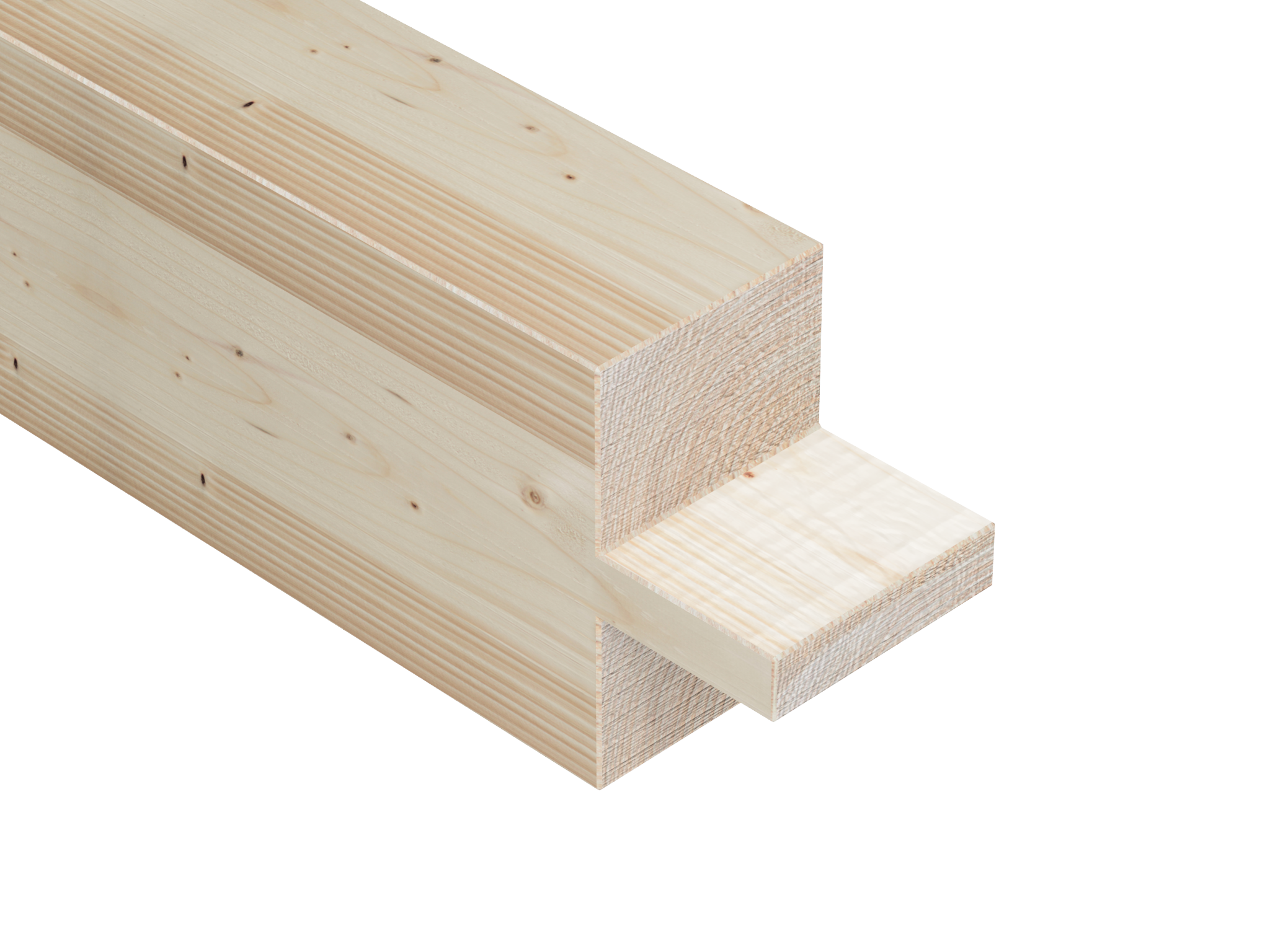

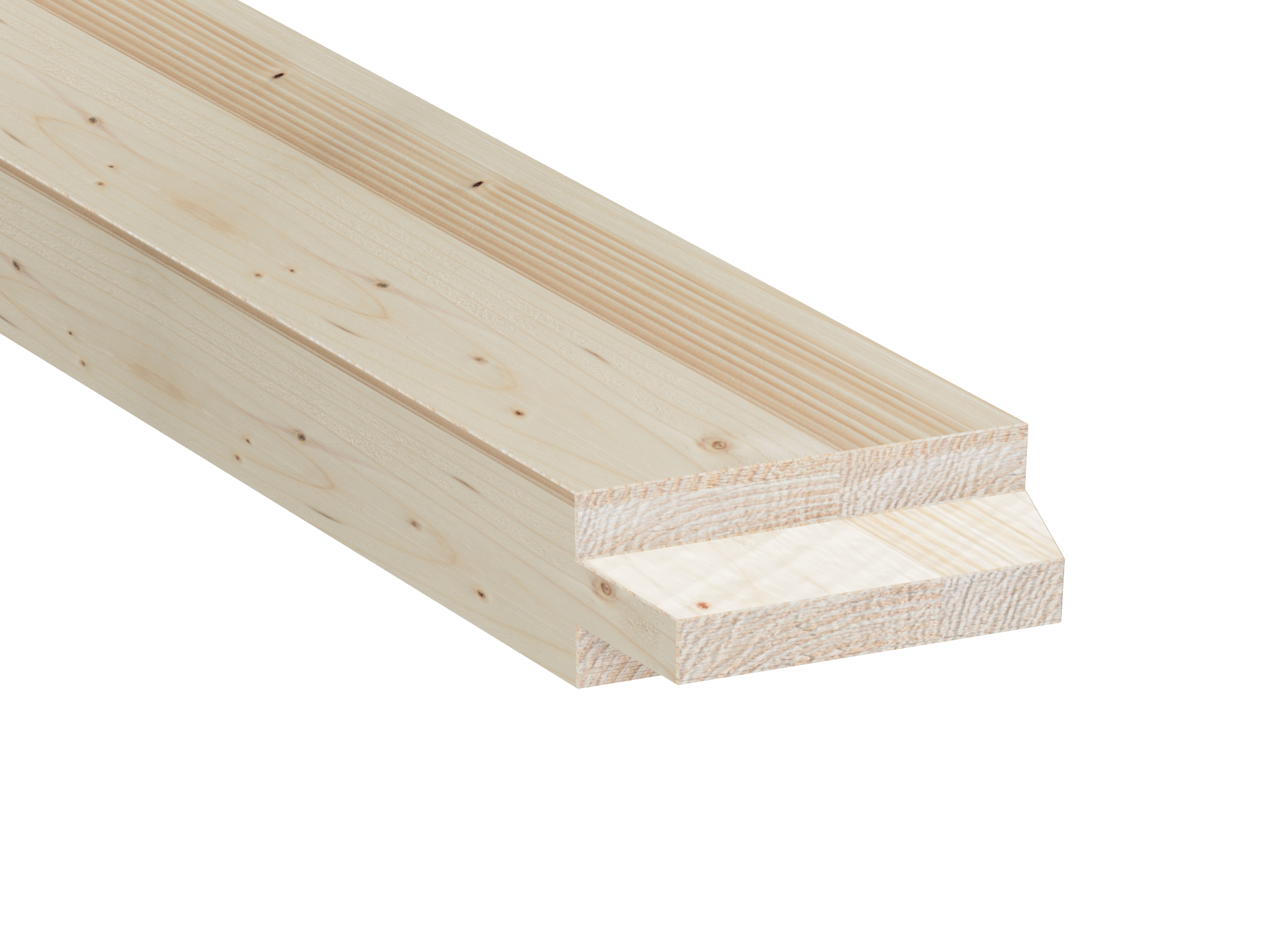

Posibilidades
Video
Ventajas
-
Móvil para taller u obra
Se pliega con facilidad, se guarda fácilmente y es fácil de transportar.
-
Trabajo seguro gracias al capó de protección y a la cuña de separación
Especialmente seguro gracias a la cuña de separación y al capó de protección. Es el único sistema de corte para motosierras con cuña de separación y capó protector.
-

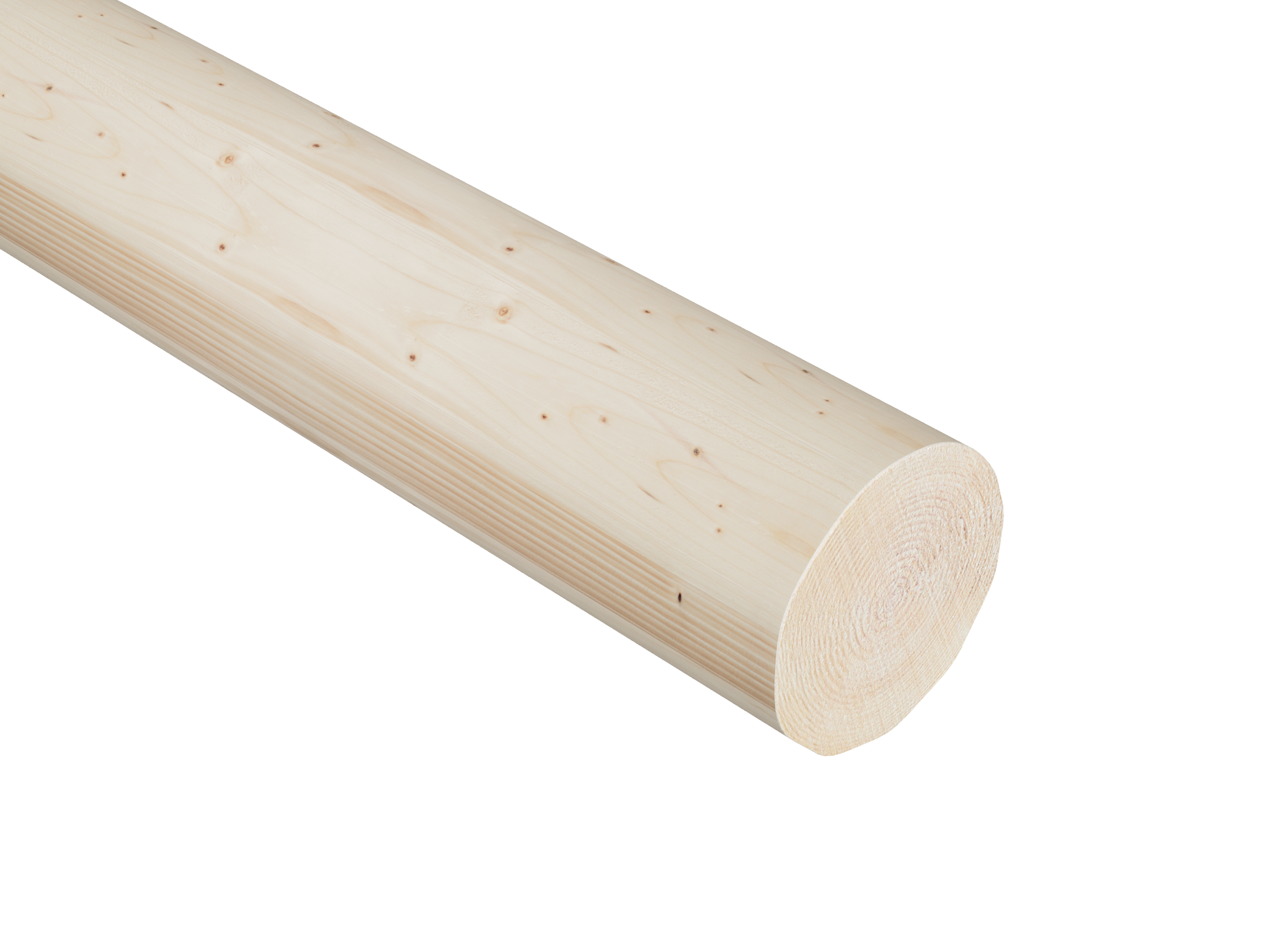

Para madera cuadrada y redonda

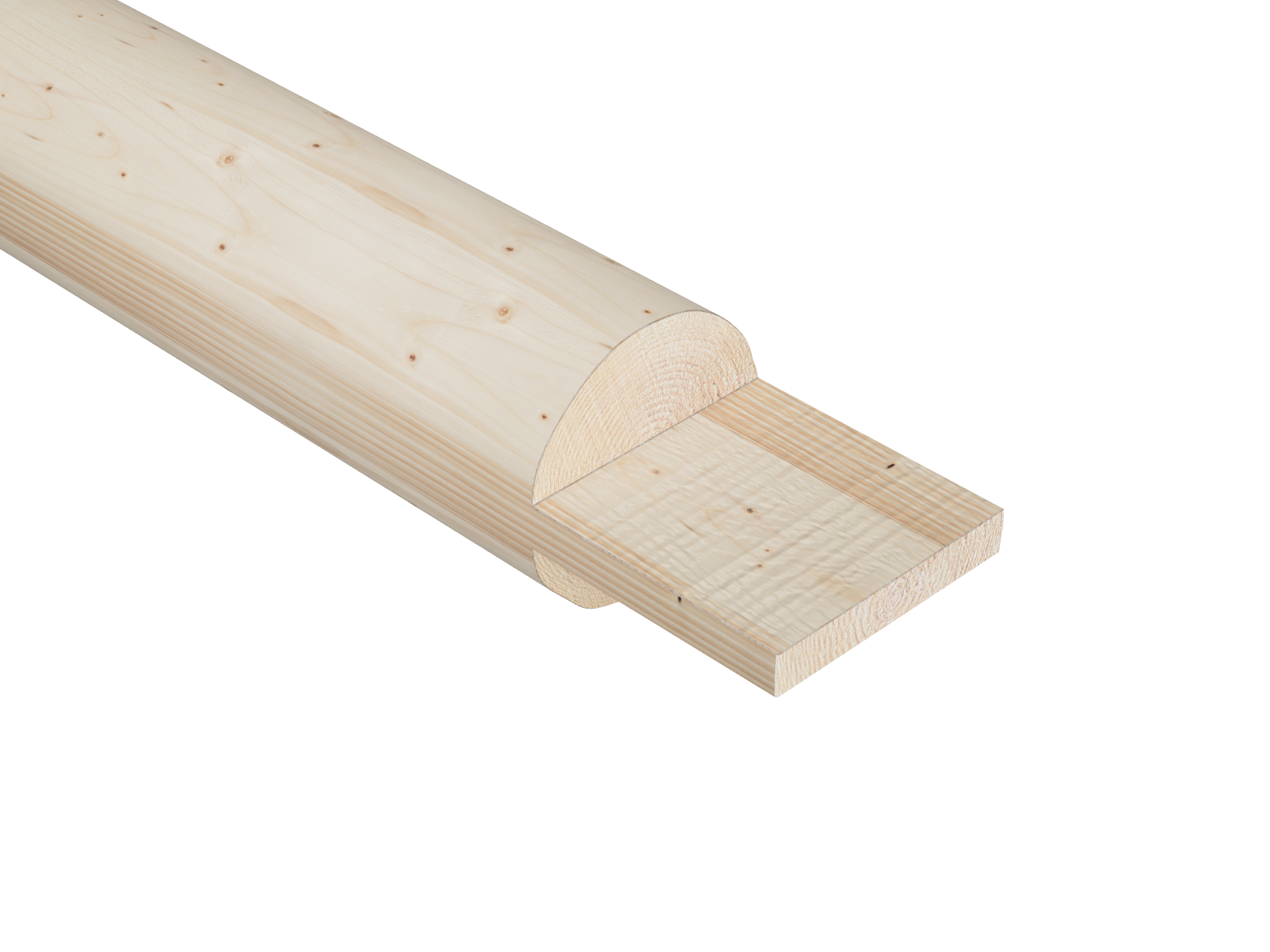

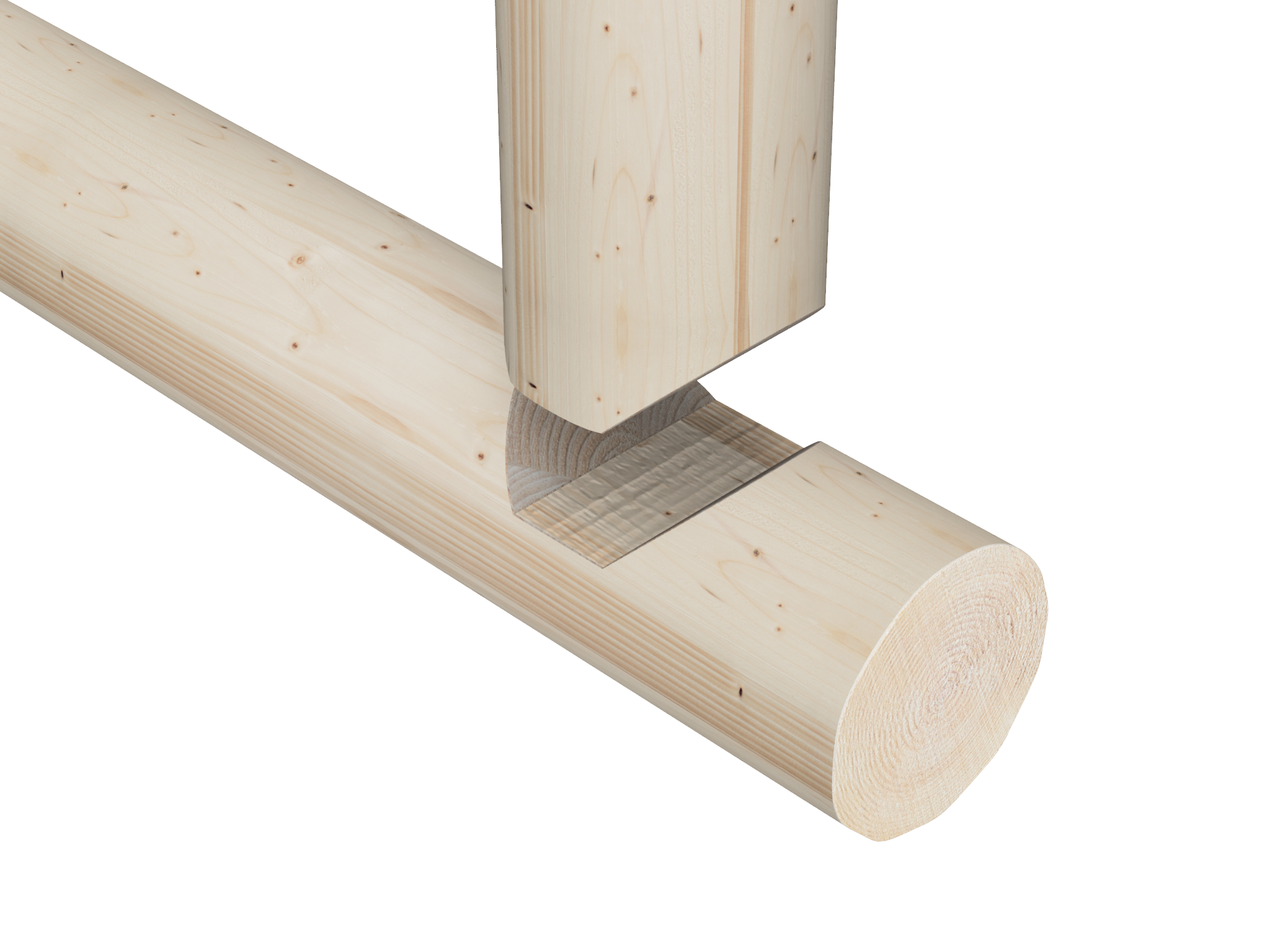

Para mecanizar vigas de madera redondas, se utiliza un adaptador para fijar la guía de corte en la superficie redonda.
-

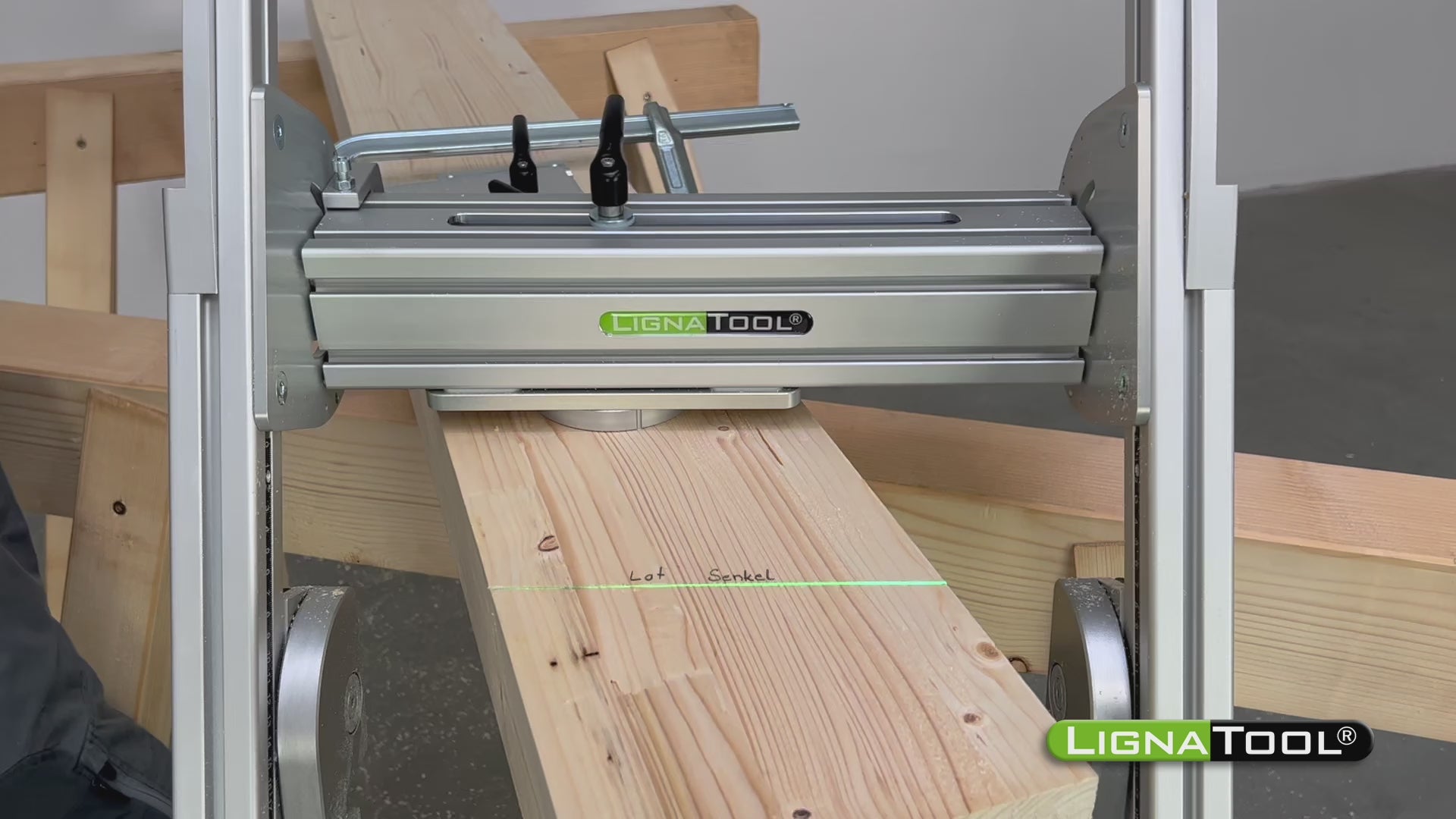

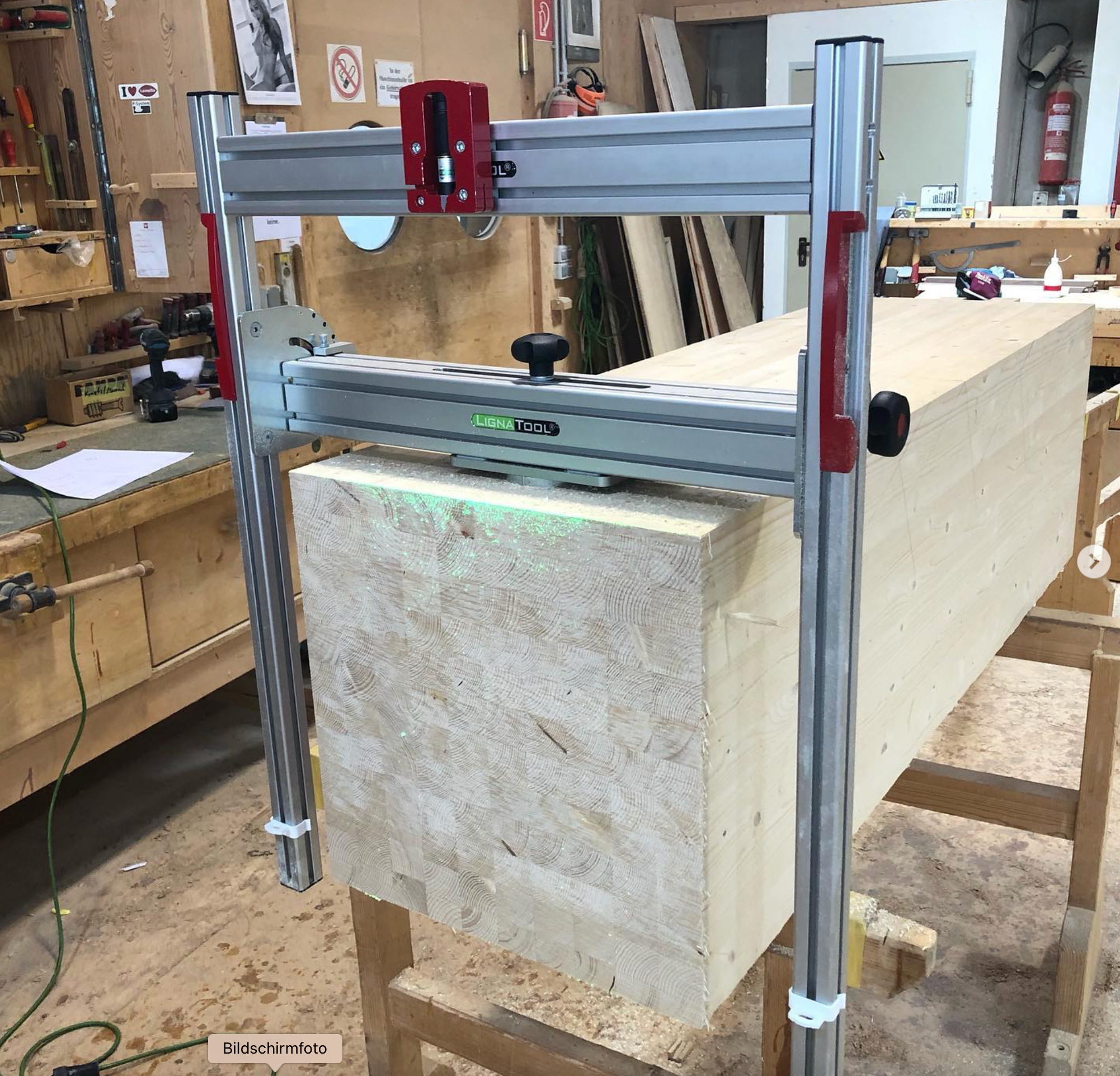

Línea láser para un posicionamiento exacto del corte
La línea láser móvil tiene un ángulo de haz de 90°, por lo que es muy bien visible desde el lateral y por encima del haz.
-

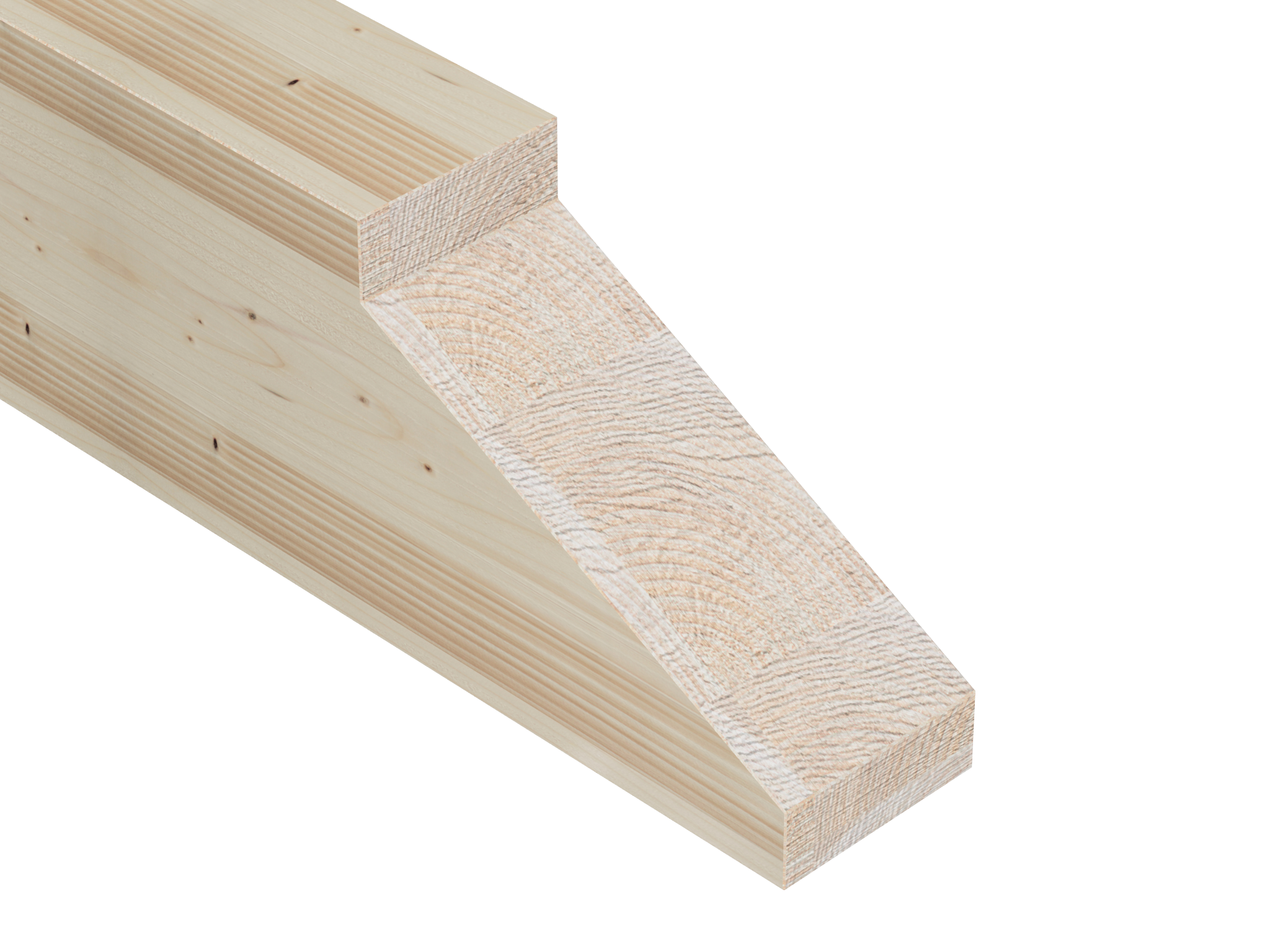

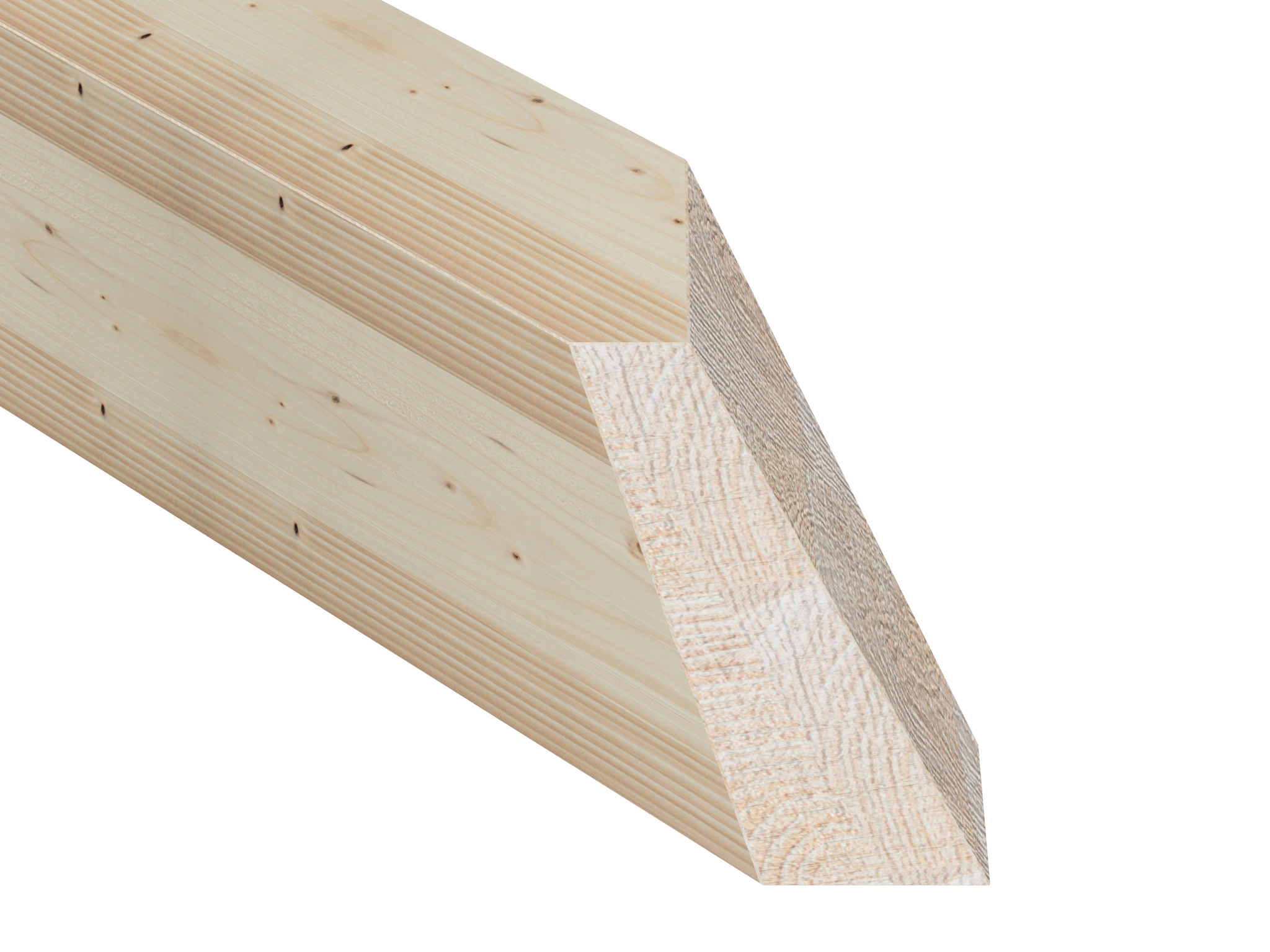

Gran alcance de corte

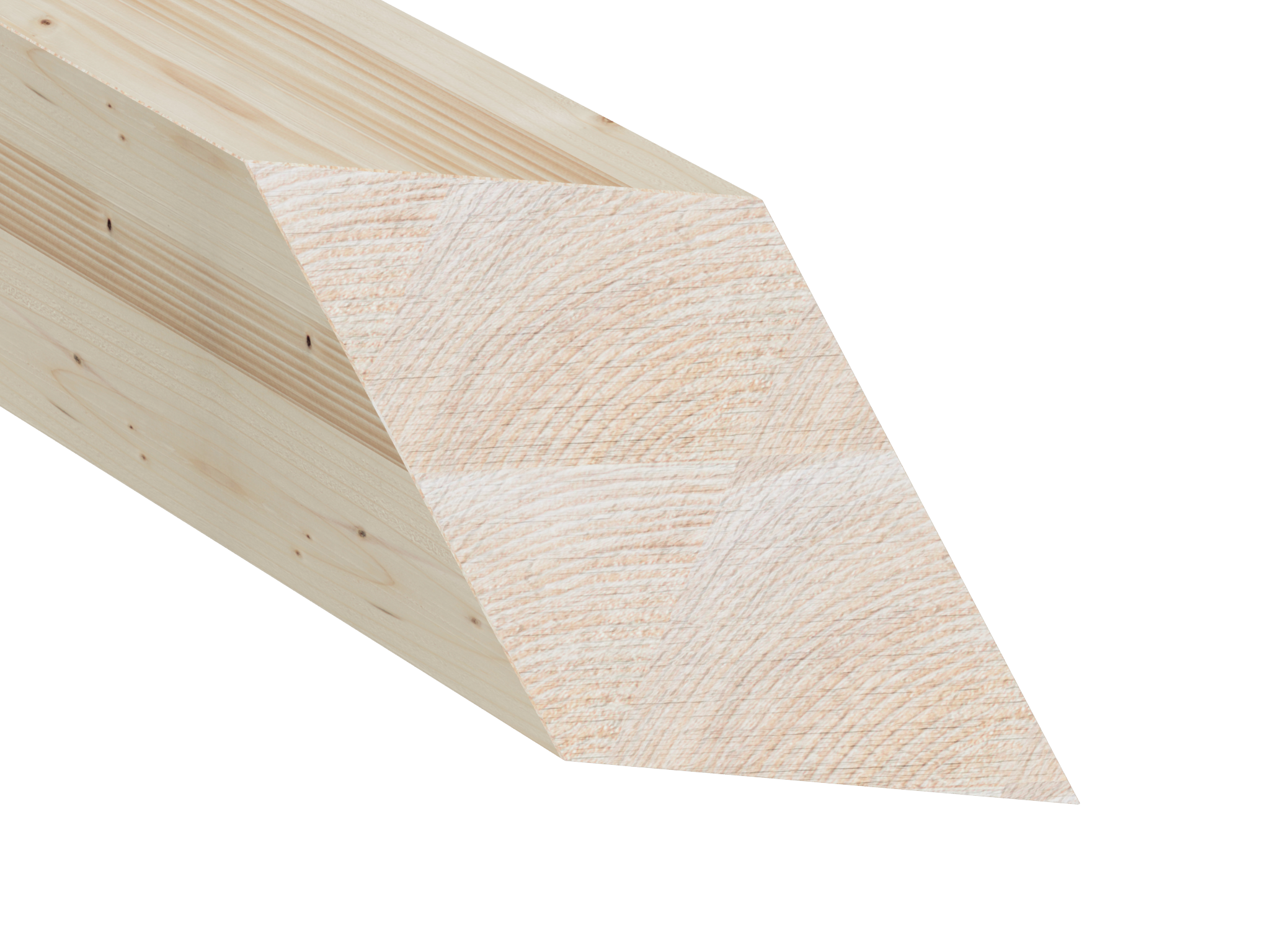

Ángulo de corte horizontal +- 75° Ángulo de corte vertical +- 75°
Sección transversal máxima de la viga:
Modelo SF400 400x600mm
Modelo SF650 650x600mm
El corte vertical también puede ampliarse.
-
Para motosierras eléctricas y de gasolina
Se pueden utilizar motosierras de gasolina, de batería o eléctricas.
Componentes

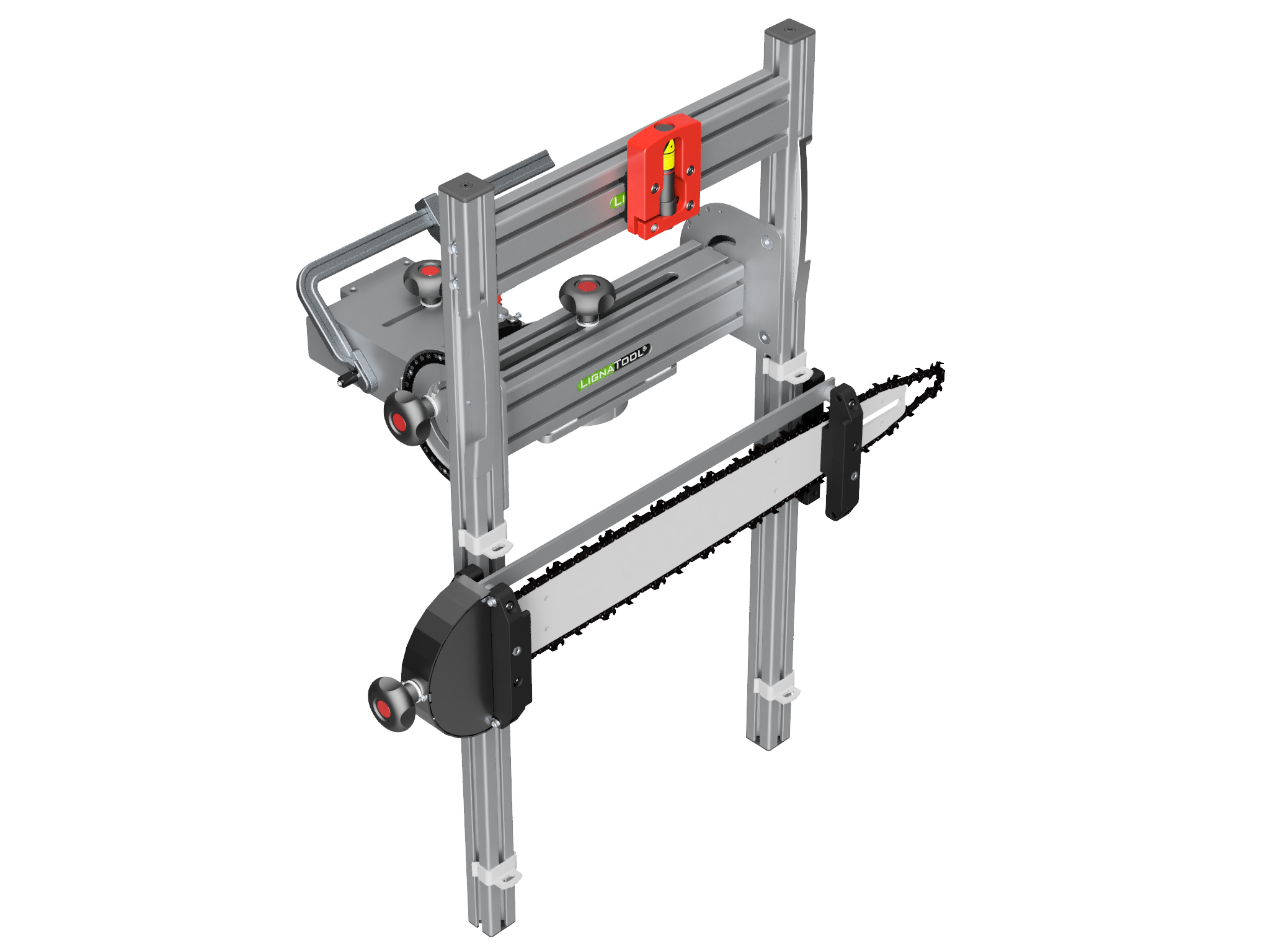

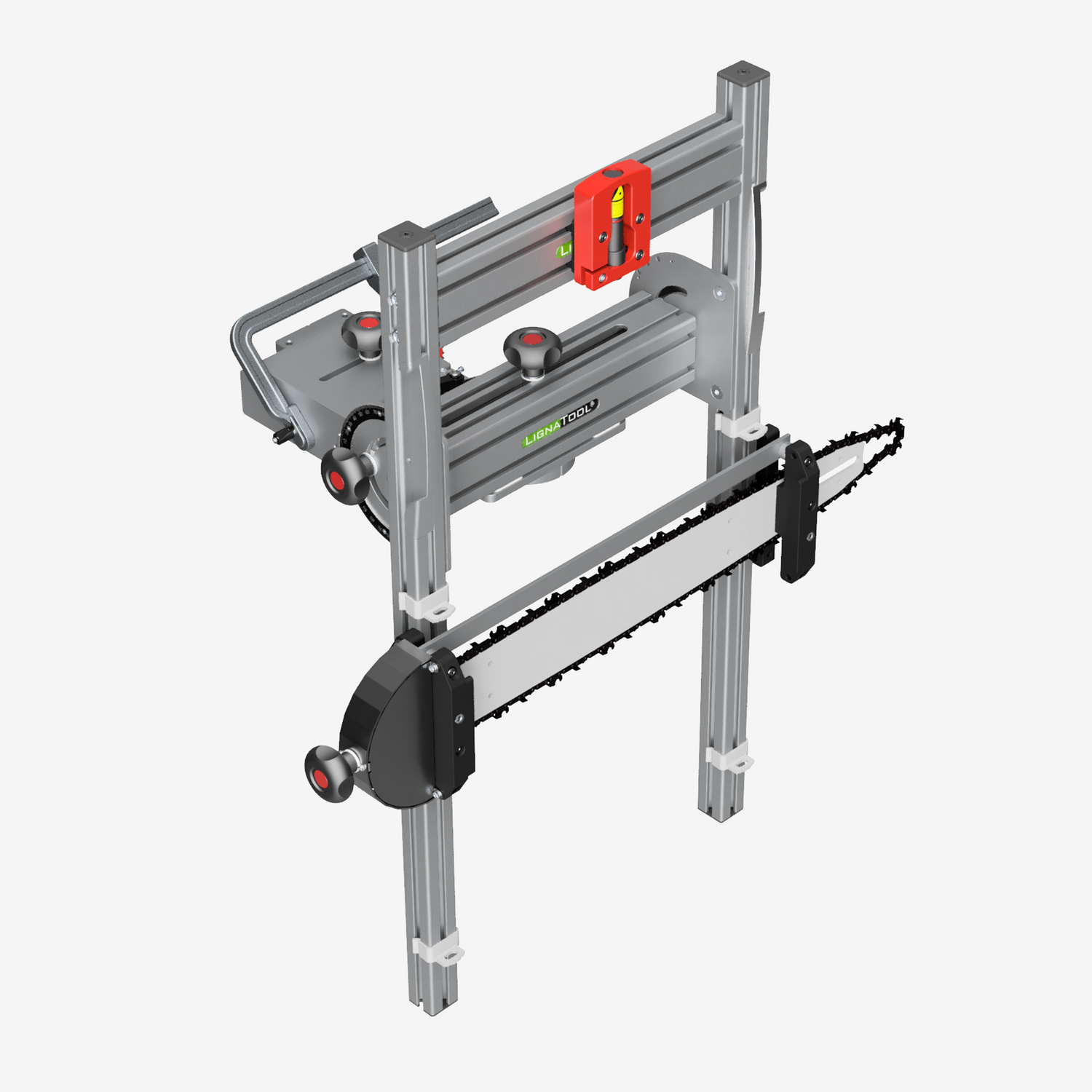

Dispositivo de guiado
El bastidor de la guía de corte está fabricado con perfiles de aluminio anodizado.
Set de corte
Consta de barra guía, cadena, mordazas guía, cuña de separación y capó protector.
Ajuste del ángulo
Los ángulos de corte deseados pueden ajustarse en las escalas de grados horizontal y vertical. El ajuste del ángulo horizontal se activa automáticamente en las posiciones angulares más utilizadas, como 0° 22,5° 30° 45° 60° 90°.
Escalas
Escalas de aluminio anodizado negro con grabado brillante para un alto contraste de lectura, resistentes a los disolventes y a los esfuerzos mecánicos.

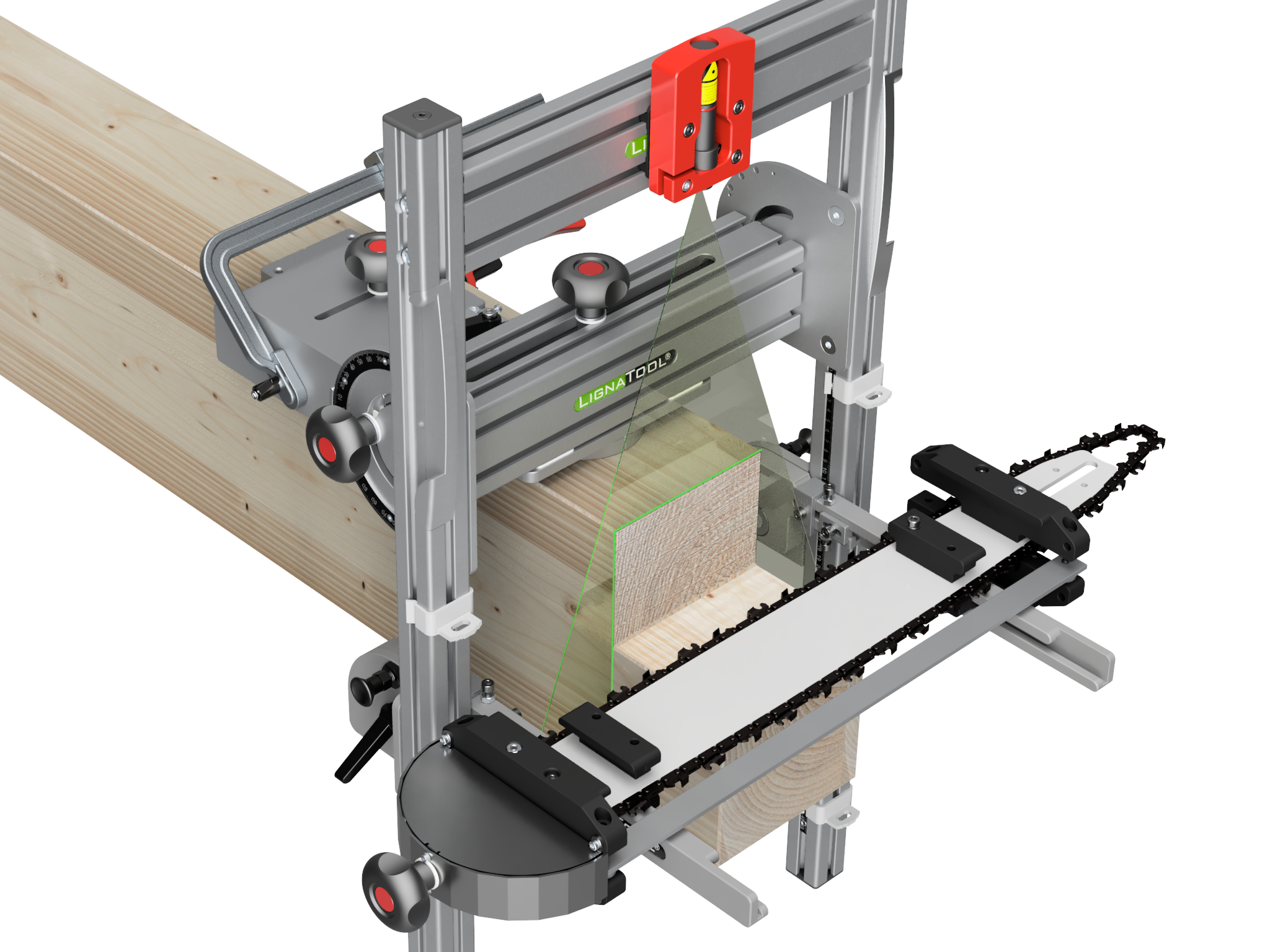

Línea láser
La línea láser roja o verde tiene un ángulo de haz de 90°, por lo que es muy bien visible a los lados y por encima del haz. La posición del láser puede desplazarse para que la línea láser se proyecte sobre los lados deseados del haz.
Ajuste de los clips
Los clips de ajuste se fijan a los perfiles guía para que el rayo láser pueda alinearse con precisión con el filo de corte.
Fijación
La fijación a la pieza se realiza con el soporte de fijación y una abrazadera de palanca.

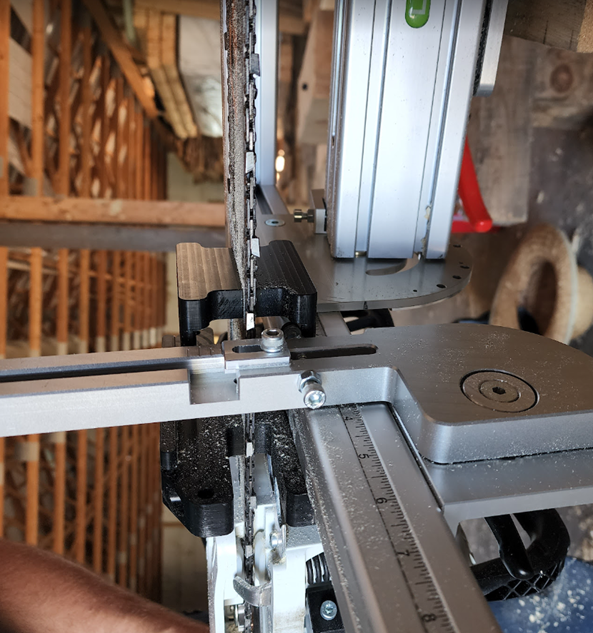

Espada y cadena
Se incluye una barra de sierra con orificios para las mordazas guía y una cadena de sierra. (adecuado para Stihl 3/8 pulgadas de montaje)
Funda protectora
El capó protector protege contra heridas, virutas y salpicaduras de aceite, está fabricado en chapa de acero y dispone de un asa adicional.
Cuchillo afilado
Especialmente seguro gracias a la cuña de separación y al capó de protección. La guía de corte Lignatool es el único sistema de corte para motosierras con cuña de separación y capó protector.

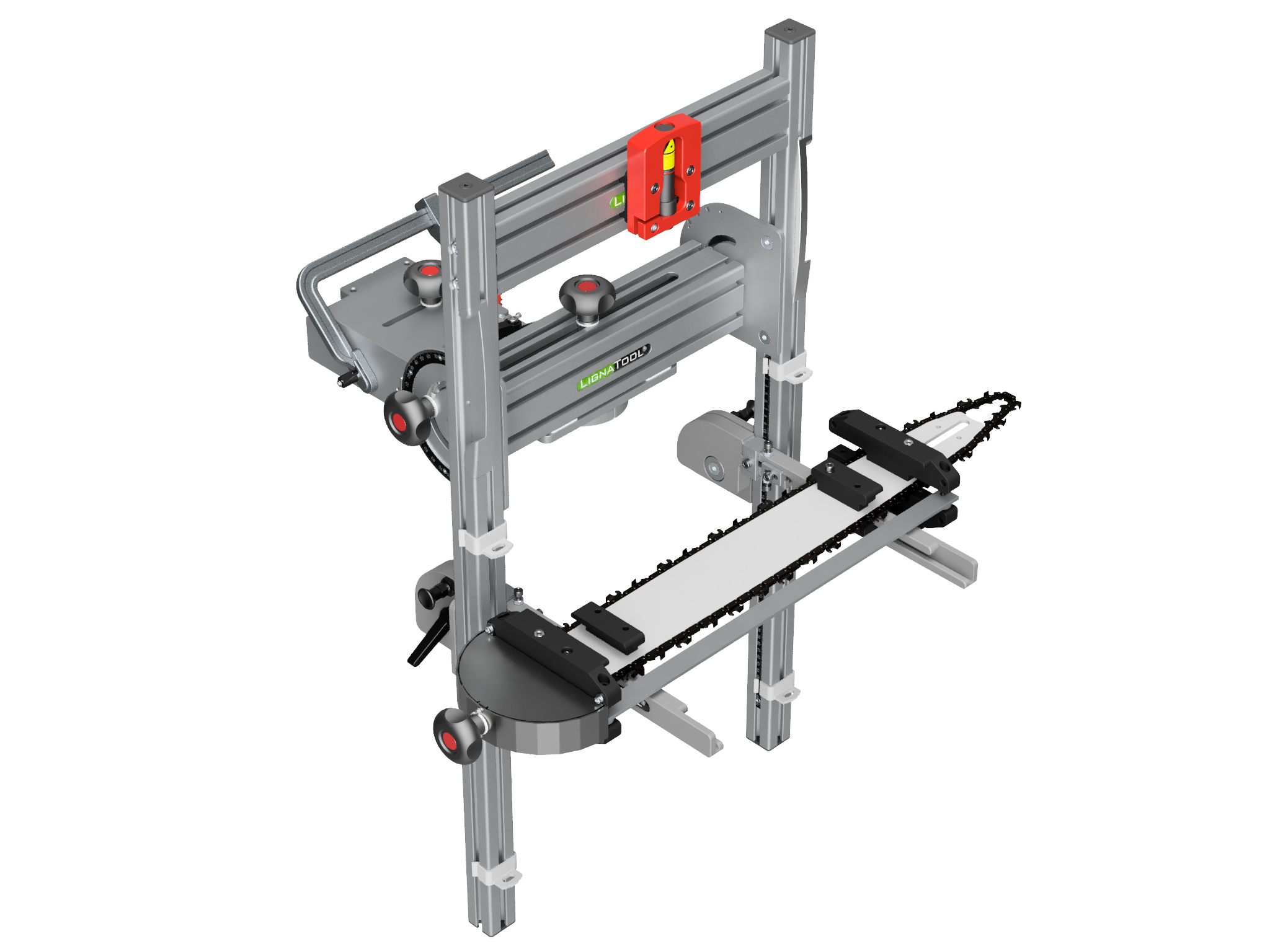

Fresa de espiga
El accesorio opcional se puede utilizar como cortador de espigas o como cortador de ranuras, también se puede utilizar para hacer recortes en forma de cuña, como calas en vigas o zancas de escaleras. Dependiendo de la configuración, se pueden cortar espigas de 30 mm 40 mm 42 mm 1,5 pulgadas y 2 pulgadas.
Adaptador de registro
El adaptador para troncos permite procesar troncos de forma segura y eficaz en combinación con la motosierra. Se fija mediante atornillado o, en el caso de troncos visibles, mediante trincaje.
Motosierras
Pueden utilizarse motosierras eléctricas, como las que funcionan con electricidad o baterías recargables, o motosierras de gasolina. El volumen de suministro no incluye una motosierra.
Dirección de corte
La dirección de corte puede seleccionarse desde la izquierda o desde la derecha para obtener una calidad de corte óptima. Por tanto, el corte puede realizarse con o contra el sentido de la fibra.
Corte sin guía de corte
Incluso sin la guía de corte, la motosierra con cuña de separación y capó protector, puede utilizarse con especial seguridad para cortar o tronzar vigas.

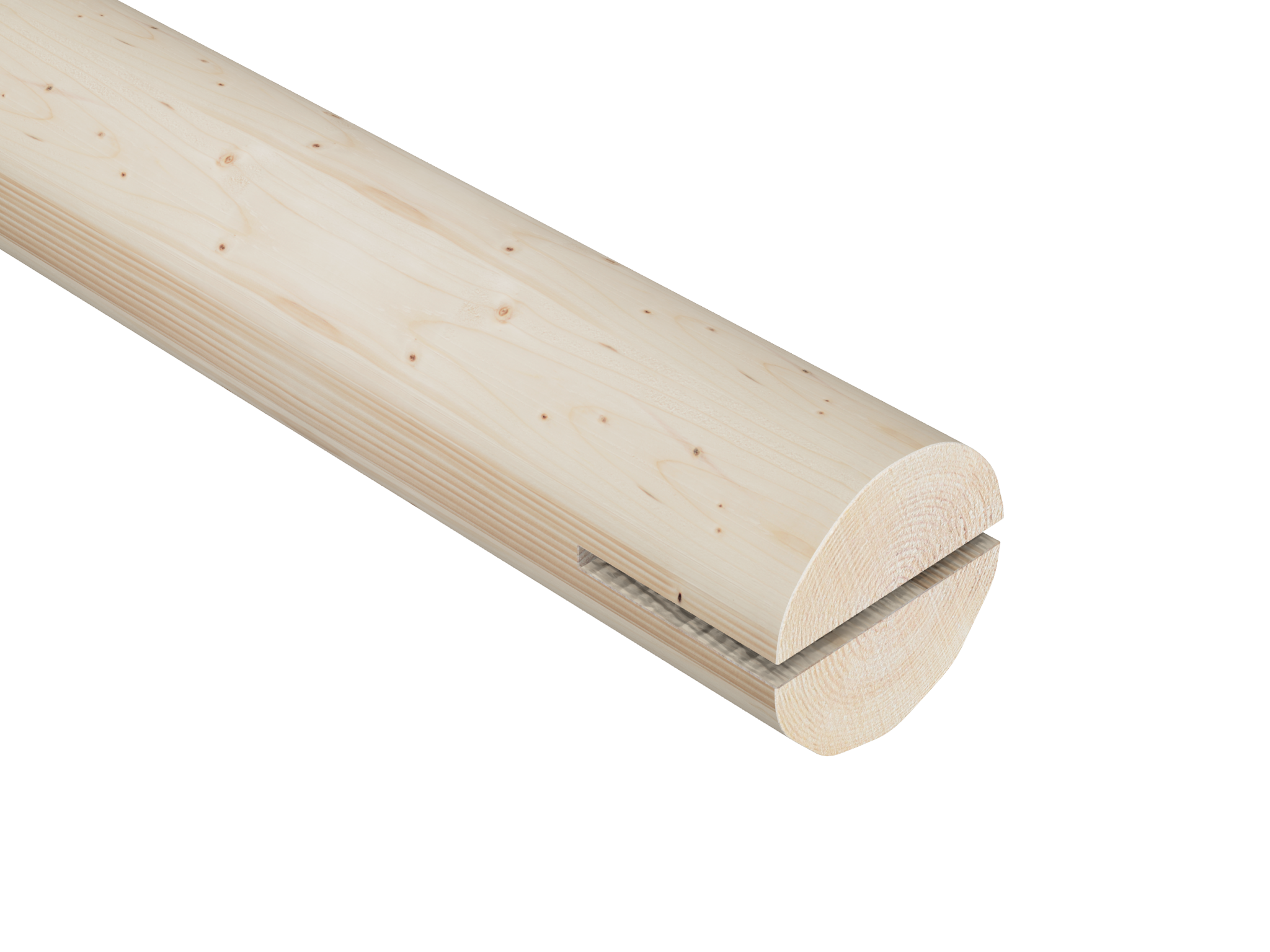

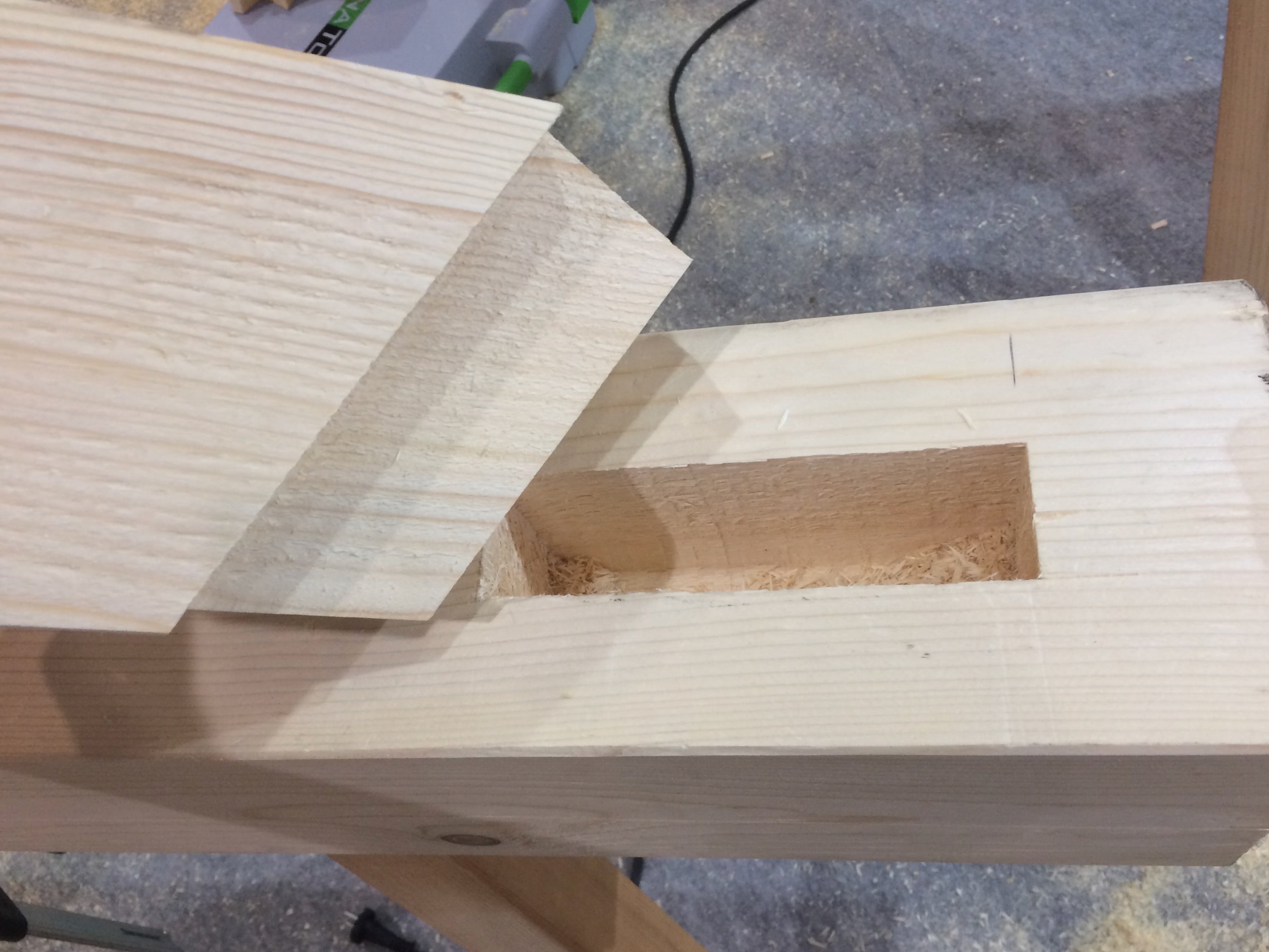

Cortar hendiduras
La espigadora también puede utilizarse para ranurar los extremos de las vigas. La anchura de la ranura varía en función de la anchura de la cadena.
Ampliación del perfil
Con este accesorio, los perfiles de corte pueden prolongarse 250 mm o 500 mm.
Tamaños
Plantilla para el corte de vigas
SF400
- Área de corte 400x600mm
SF650
- Área de corte 650x600mm
Guía de corte con fresa de espiga
SF400
- Área de corte 400x600mm
SF650
- Área de corte 650x600mm
Paquetes - Detalles
Paquete Guía de corte
Tamaños:
SF400 / SF650
Suministro:
- Guía de corte
- Láser
- Cuchilla de sierra
- Cadena de sierra
- Cuña de corte
- Cubierta protectora
- Pinza de palanca
El suministro se realiza en una caja de cartón.
Paquete Guía de corte con fresa de espiga
Tamaños SF400 ZS / SF600 ZS
Suministro:
- Guía de corte
- Láser
- Cuchilla de sierra
- Cadena de sierra
- Cuña de separación
- Cubierta protectora
- Pinza de palanca
Cortadora de muñón
- Módulo básico
- Mordazas guía
- Pinzas distanciadoras
Puede configurarse para los siguientes anchos de muñón:
30mm / 40mm / 42mm / 1.5inch / 2inch
La entrega se realiza en una caja de cartón.
