Gabarit de fraisage tenons et mortaise

Le défi:
Des tenons précis ne peuvent être produits qu'à la main ou avec des scies circulaires portatives, etc., avec beaucoup d'effort. Il en va de même pour les mortaises, l'usinage avec une mortaiseuse à chaîne ne donne que des résultats approximatifs. C'est pourquoi l'assemblage classique du bois « broches et trous » et ses avantages sont souvent supprimés.
La solution:

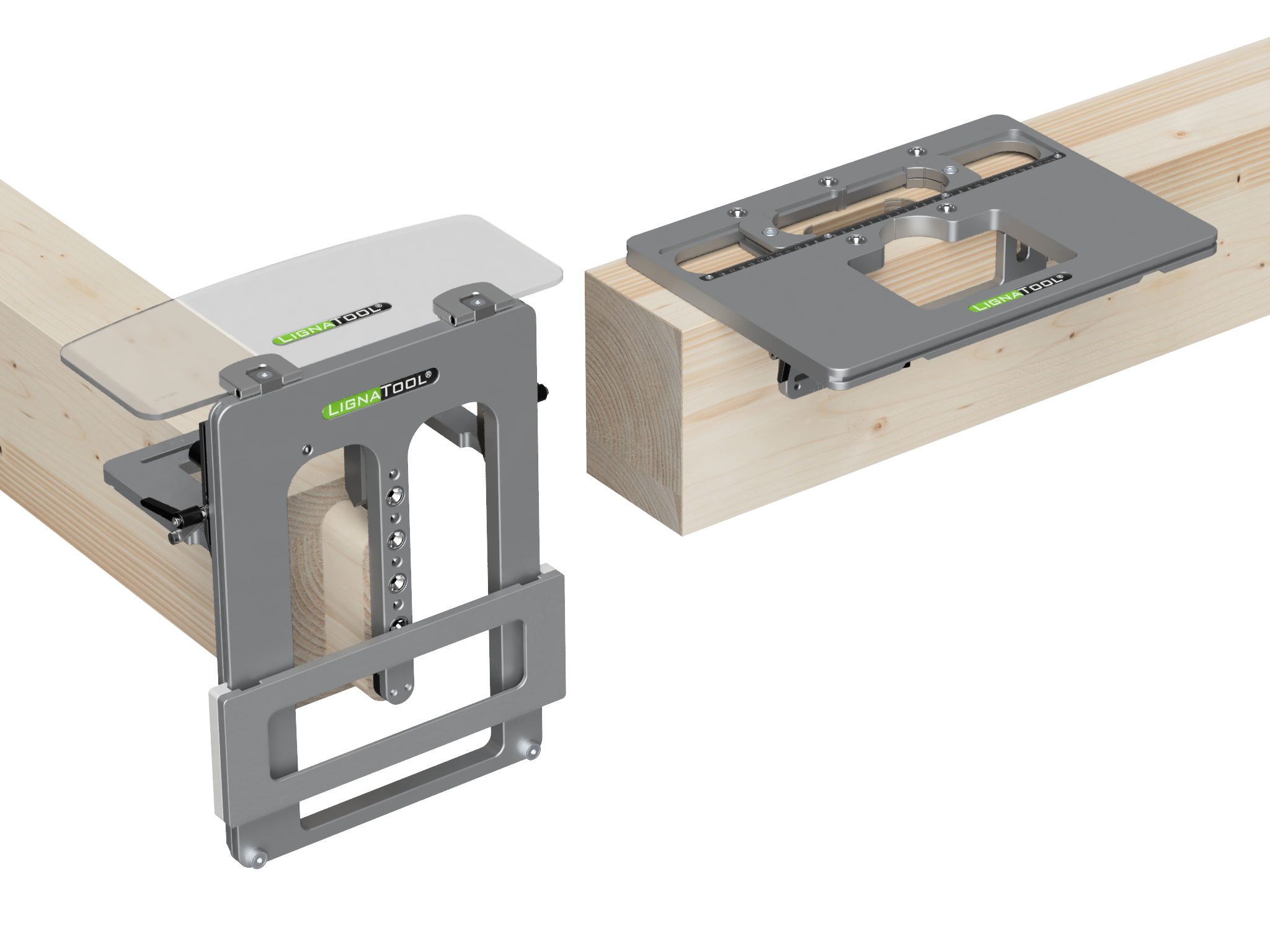

Avec le système de fraisage Lignatool pour tenons droits et mortaise, vous pouvez créer des tenons de différentes largeurs, longueurs, hauteurs et inclinaisons jusqu'à 60°. Utilisez le gabarit de trous pour créer des mortaises très précises
Possibilités
Vidéo
Avantages
-
Mobile pour atelier ou chantier
Livré dans une boîte en plastique pratique et étanche (systainer) et donc facile à transporter.
-
Travail en toute sécurité grâce au guide de fraisage breveté
La toupie est solidement accrochée au guide de fraisage grâce à la plaque de verrouillage en la tournant de 90 degrés. Cela vous permet de travailler en toute sécurité et sans fatigue.
-
Haute valeur ajoutée
En traitant en interne les composants et les assemblages en bois, la valeur ajoutée reste dans votre entreprise.
-
Étendue de la livraison
Les forfaits sont composés différemment en fonction de l'objectif et du budget et peuvent être adaptés individuellement à tout moment.
-
Conception modulaire
Tous les composants tels que le guide de fraisage, la protection contre les copeaux, les butées sont interchangeables, de sorte que seule la plaque de base doit être remplacée par d'autres formes ou tailles de tenons.
-
Artisanat de haute qualité
Les assemblages en bois sont esthétiquement très exigeants, ce qui est particulièrement important pour les commandes avec des structures en bois apparentes.
Composants
Ces composants rendent les gabarits de routage si spéciaux.
Contenu réductible

systainer
Livré dans un Systainer pratique avec insert en mousse.

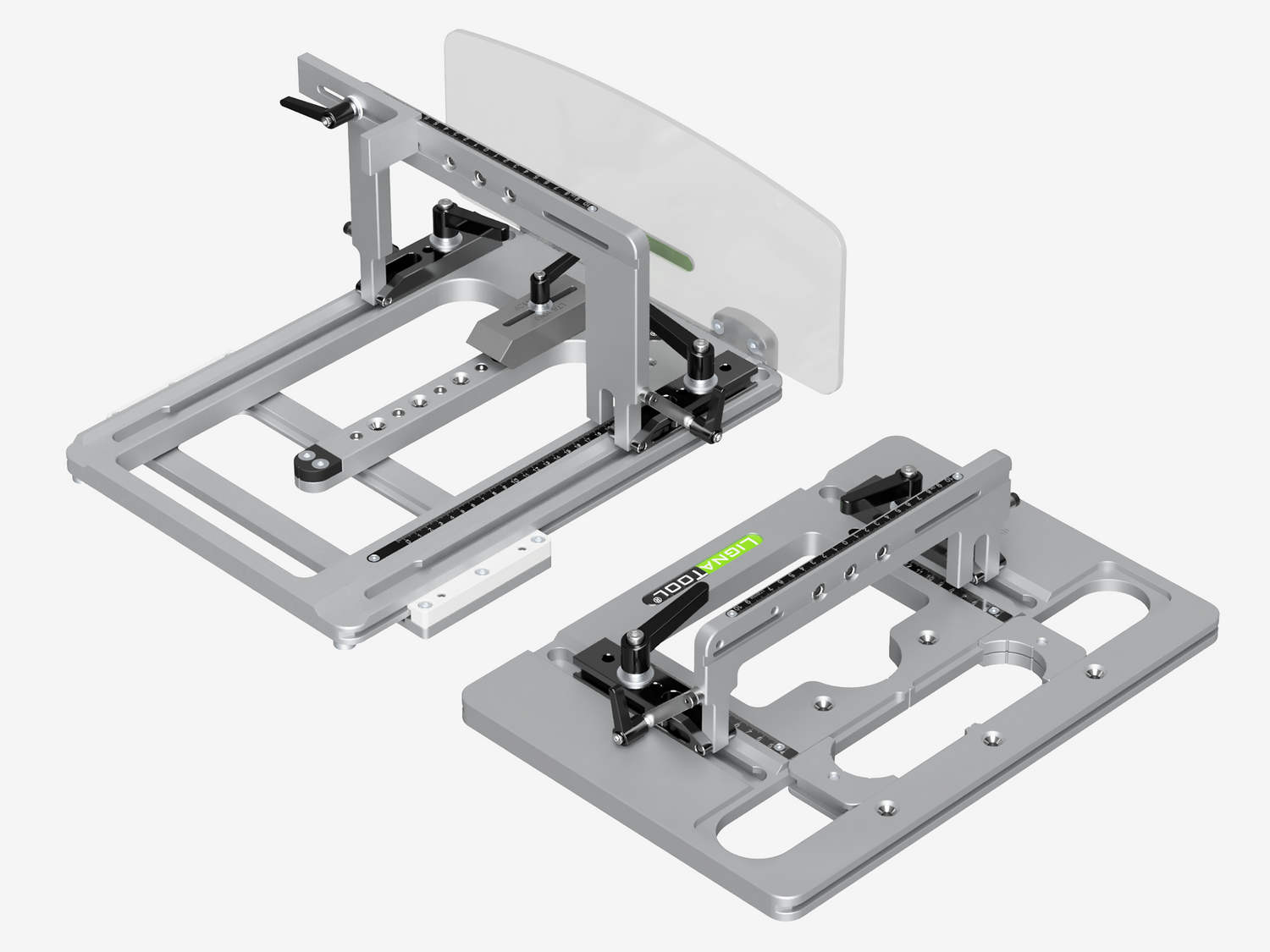

Gabarits
Gabarit de tenon et gabarit de mortaise en aluminium anodisé et douilles en acier inoxydable qui peuvent être remplacées en cas d'usure.
Échelles
Échelles en aluminium anodisé noir avec gravure légère pour un contraste de lecture élevé, résistantes aux solvants et aux contraintes mécaniques.
Guide de fraisage
La toupie est accrochée au guide d'acheminement de sécurité breveté à l'aide de la plaque de verrouillage. Cela vous permet de travailler en toute sécurité et sans fatigue.
Plaque d'arrêt
La plaque d'arrêt est en plastique et est vissée sur la semelle du routeur.
Convient aux routeurs suivants :
- Mafell LO65
- Festool OF2200
- Festool OF1400
- Scheer HM16-HM25
- DeWalt625/626
- MakitaRP2300
- Bosch GOF2000
- Autres modèles sur demande
Anneau de contour
Se fixe à la plaque de verrouillage avec un anneau de verrouillage. Lors du fraisage, la bague de contour glisse le long du gabarit et des butées et scanne ainsi le contour de fraisage.
Butée horizontale
Disponible en versions normale et profonde. La butée horizontale peut être réglée selon un angle allant jusqu'à +-60°.
Butée verticale
La butée verticale peut être réglée jusqu'à +-60°.
Butée latérale
La position latérale du gabarit de tenon est réglée sur la butée latérale.
Protection contre les copeaux
Fabriqué en polycarbonate transparent incassable. Le pare-copeaux horizontal est clipsé par le haut sur le gabarit de robinet.
La protection verticale contre les copeaux est poussée par le haut dans la rainure de guidage du guide de fraisage sur le gabarit de tourillon.
Fixation par pince
Pour une fixation rapide du gabarit à tenon sur la poutre, avec des supports de montage et une pince à levier.
Longueurs de tenons variables
Selon la fraise et la toupie, des longueurs de tenons allant jusqu'à 80 mm peuvent être fraisées.
Pointe rotative
La pointe rotative vous permet de fraiser un tenon carré ou rond.
Fraises
Les fraises ont une tige conique de ø20 mm et sont vissées directement dans le cône de la défonceuse avec un écrou à double filetage.
Différentes longueurs hors tout sont disponibles, le diamètre est de 30 mm, la longueur utile est de 60 mm.
Routeurs
Les routeurs suivants peuvent être utilisés :
- Festool OF2200
- Festool OF1400
- Mafell LO65
- Scheer HM16-HM25 (adaptateur requis)
- DeWalt625/626
- Makita RP2300 (couteau avec tige spéciale)
- Autres modèles sur demande

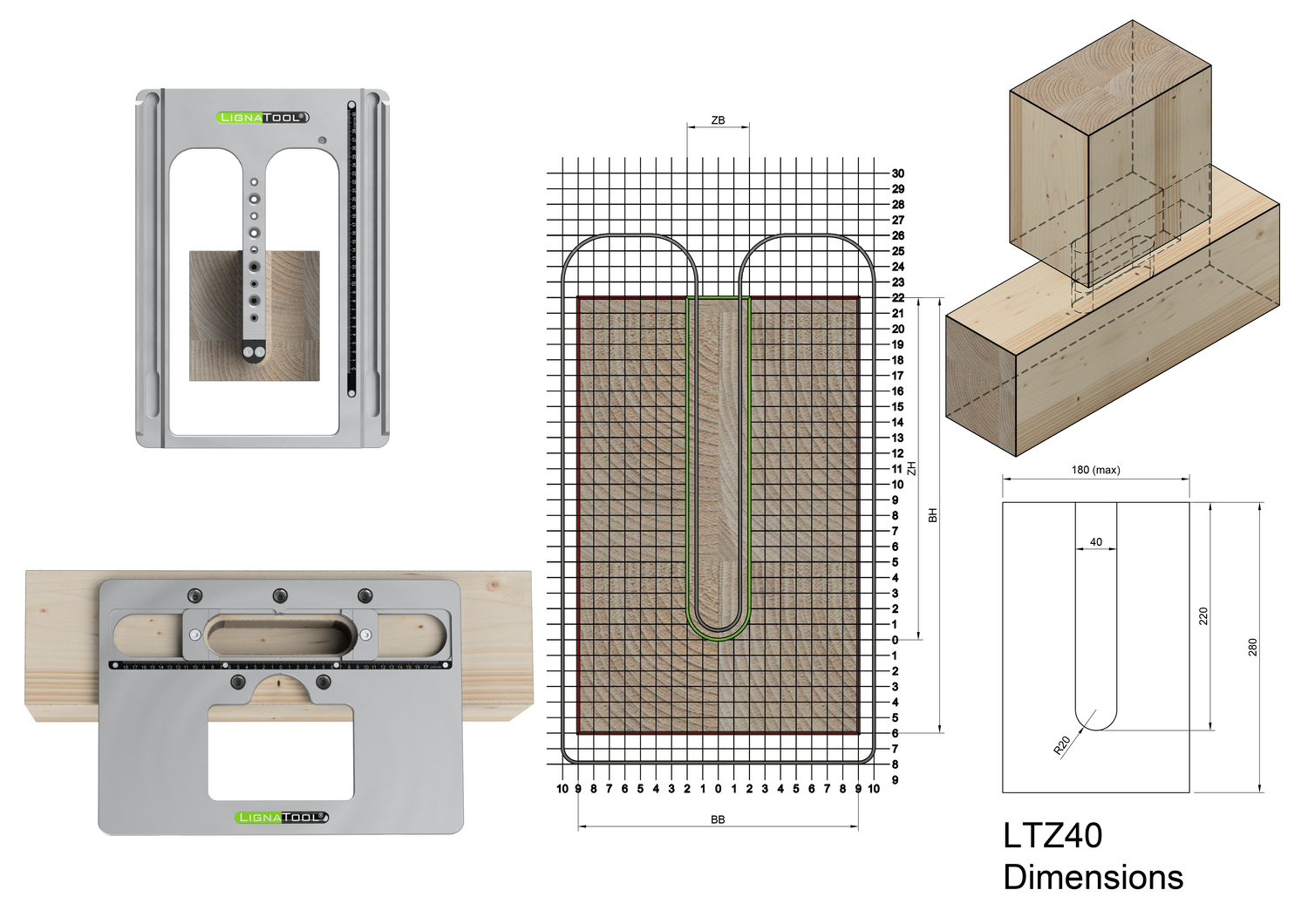

Tailles

Tailles ZLF40
- Largeur de la boutre 6-18 cm
- Hauteur de la boutre 6-24 cm
- Largeur du tenon 40 mm
Paquetes
Assemblage selon demande et budget.
Contenu réductible

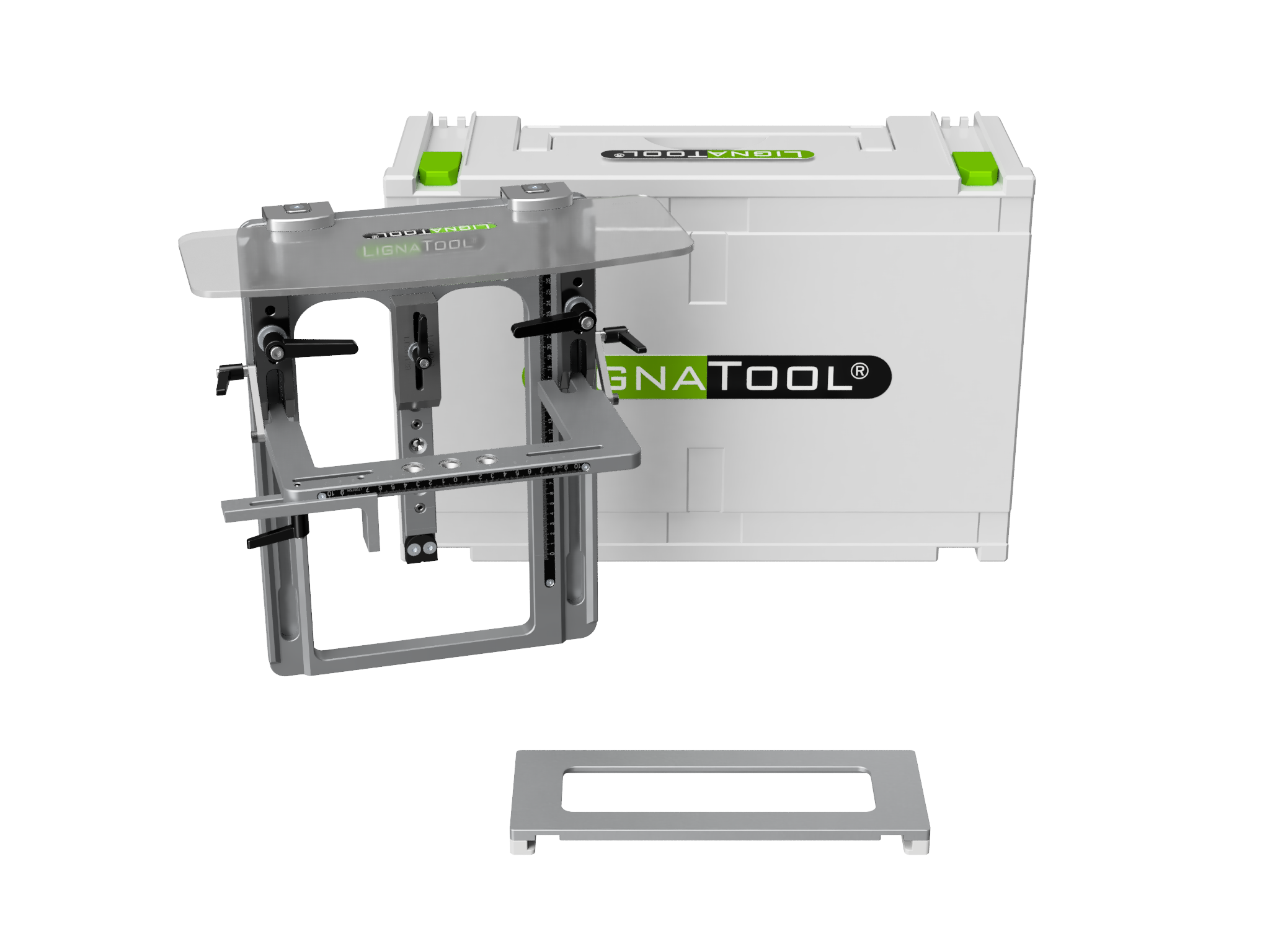

Paquet de tenons seul
Pour la réalisation de tenons carrés ou ronds.
Tailles : ZLF40
Contenu de la livraison :
- Systainer
- Gabarit tenon
- Guide de fraisage
- Butée horizontale version profonde
- Butée latérale
- Butée d'arrêt simplex
- Protection contre les copeaux horizontale
Il existe différentes plaques de verrouillage et couteaux, ils ne sont donc pas inclus dans l'emballage.
Contenu réductible

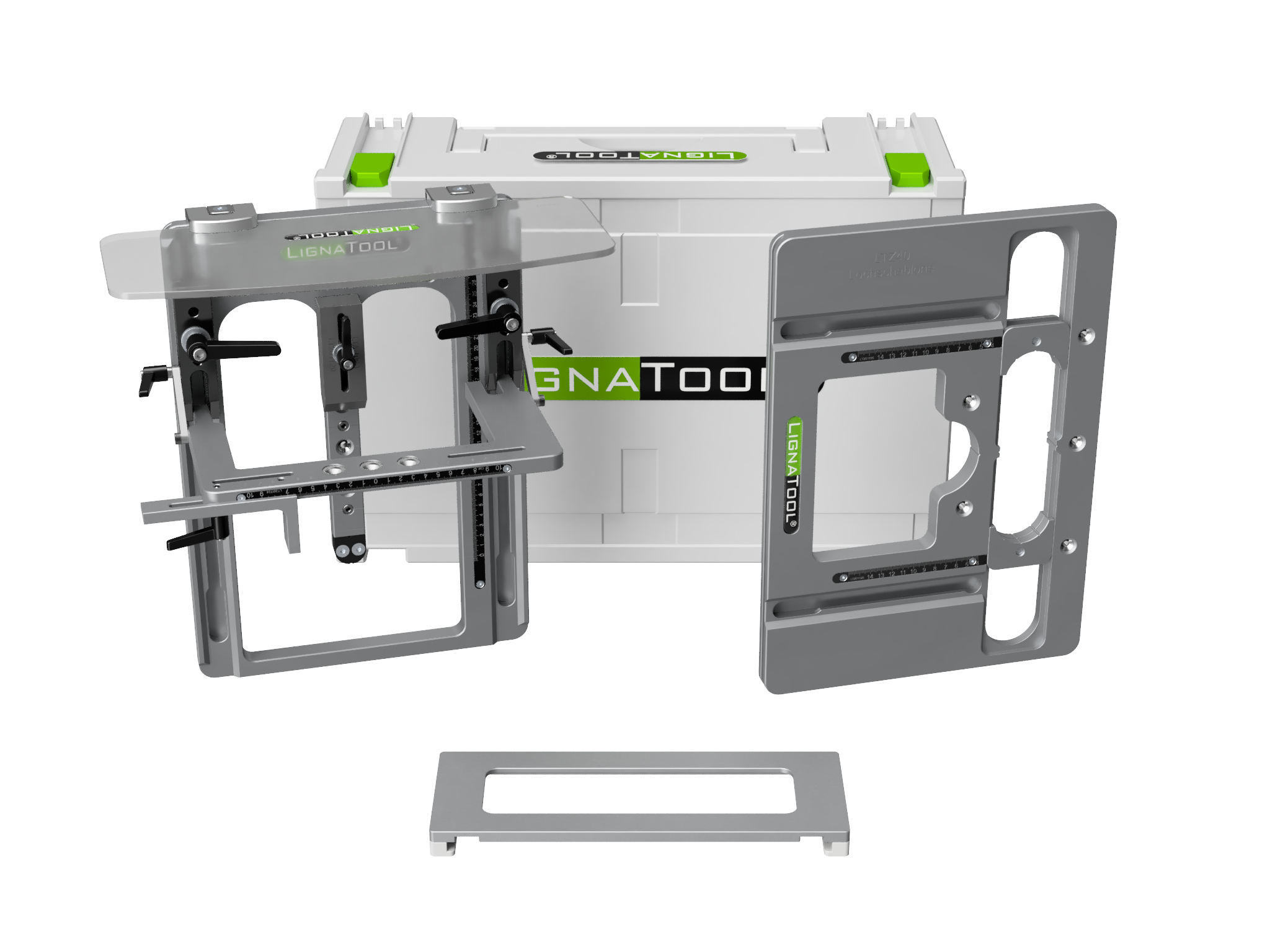

Paquet tenon et mortaise Standard (image)
Pour la réalisation de tenons carrés ou ronds.
Tailles : ZLF40
Contenu de la livraison :
- Systainer
- Gabarit de tenon
- Gabarit de mortaise
- Guide de fraisage
- Butée horizontale version profonde
- Butée latérale
- Butée d'arrêt simplex
Il existe différentes plaques de verrouillage et couteaux, ils ne sont donc pas inclus dans l'emballage.
Paquet tenon et mortaise Profi
Pour la réalisation de tenons carrés ou ronds.
Tailles : ZLF40
Contenu de la livraison :
- Systainer
- Gabarit de tenon
- Gabarit de mortaise
- Guide de fraisage
- Butée horizontale version profonde
- Butée horizontale version normale
- Butée latérale
- Butée d'arrêt simplex
- Protection contre les copeaux horizontale
Il existe différentes plaques de verrouillage et couteaux, ils ne sont donc pas inclus dans l'emballage.
