Gabarit de fraisage en queue d'aronde
Le défi:
La forme "tenon en queue d'aronde" est utilisée dans de nombreux joints de bois. Ce principe n'est pas nouveau, mais il n'est pas économique de produire à la main.
La solution:
Avec le gabarit de fraisage à queue d'aronde breveté de Lignatool, vous êtes en mesure de produire économiquement cette connexion en bois avantageuse dans votre entreprise dans les plus brefs délais, même sans machine CNC commandée par ordinateur !
Avec cette nouvelle méthode, la liaison bois dans bois redevient intéressante en termes de prix, la liaison bois parfaite, simplement rapide et propre.
Possibilités
Video
Avantages
-
Mobile pour atelier ou chantier
Livré dans une boîte en plastique pratique et étanche (systainer) et donc facile à transporter.
-
Travail en toute sécurité grâce au guide de fraisage breveté
Une plaque de verrouillage est vissée au routeur et le routeur est solidement accroché au guide de routage en le tournant de 90 degrés. Cela vous permet de travailler en toute sécurité et sans fatigue.
-
Haute valeur ajoutée
Vous pouvez facilement créer 10 à 15 joints de bois en une heure de travail, de sorte que la valeur ajoutée reste dans votre entreprise.
-
Calcul statique
ING-TOOLS.comLe calcul statique selon EUROCODE est disponible gratuitement pour les clients Lignatool, suivez le lien ci-dessous.
-
Conception modulaire
Tous les composants tels que le guide de fraisage, la protection contre les copeaux, les butées sont interchangeables, de sorte que seule la plaque de base doit être remplacée par d'autres formes ou tailles de tenons.
-
Etendue de la livraison
Les paquetes sont composés différemment en fonction de l'objectif et du budget et peuvent être adaptés individuellement à tout moment.
-
Assemblage rapide
Très utile lors de l'assemblage de structures en bois apparentes, aucun support requis, aucune pièce en acier gênante à la livraison.
-
Économise des pièces métalliques coûteuses
Il n'est pas nécessaire de se procurer ou de stocker des pièces de liaison métal-bois coûteuses.
-
Artisanat de haute qualité
Les assemblages en bois sont esthétiquement très exigeants, ce qui est particulièrement important pour les commandes avec des structures en bois apparentes.
Composants
Systainer
Livré dans un Systainer pratique avec insert en mousse.
A l'exception des tailles LT140 et LT180, ceux-ci sont livrés dans une boîte.

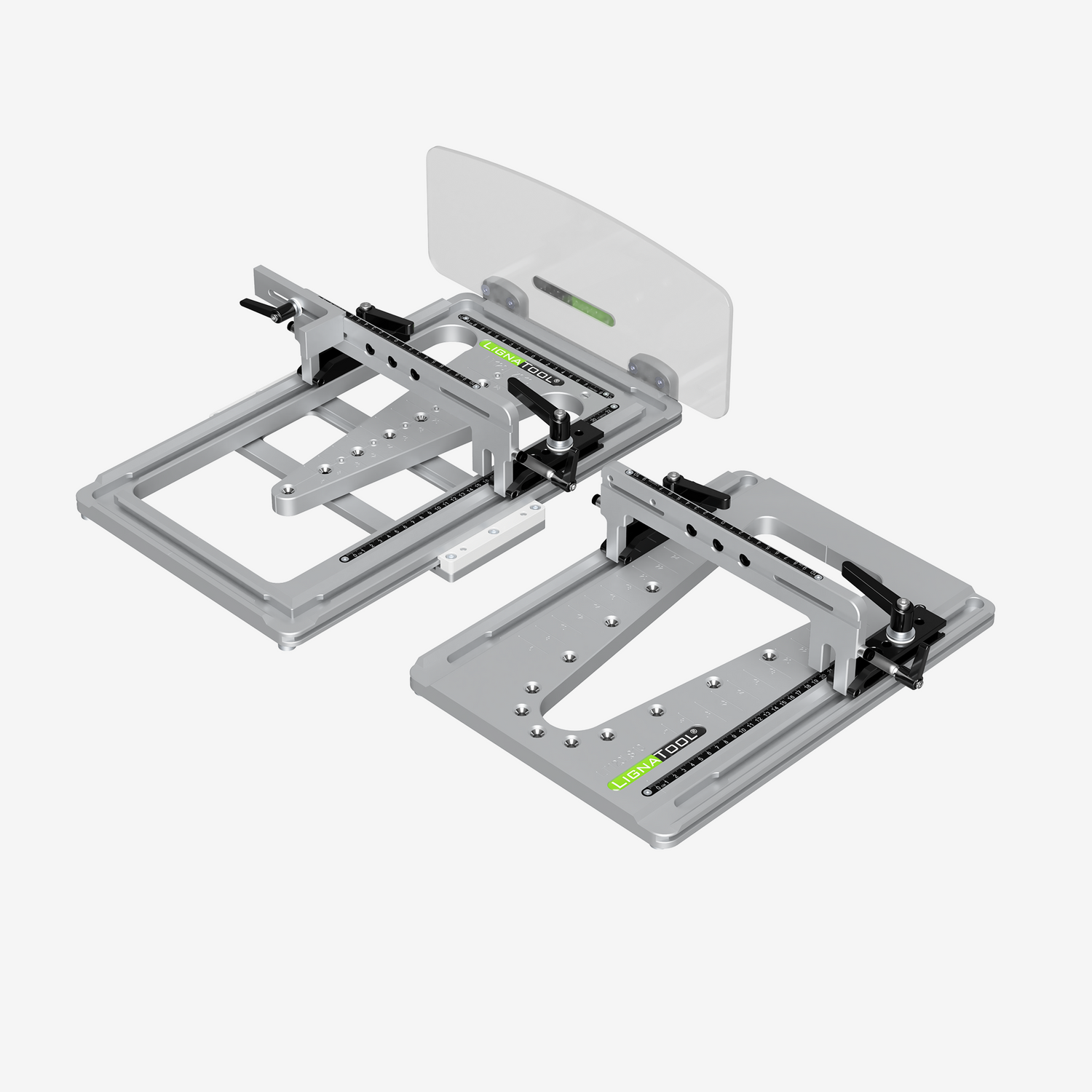

Gabarits
Gabarits en aluminium anodisé avec graduations en mm et bagues en acier inoxydable remplaçables en cas d'usure.
Echelles de réglage
Echelles de réglage en aluminium anodisé noir avec gravure claire pour un contraste de lecture élevé, résistantes aux solvants et aux contraintes mécaniques.
Guide de fraisage
La défonceuse est accrochée au guide de routage de sécurité avec la plaque de verrouillage. Cela vous permet de travailler en toute sécurité et sans fatigue.
Plaque d'arrêt
La plaque d'arrêt est vissée sur la semelle de la défonceuse.
Convient aux routeurs suivants :
- Mafell LO65
- Festool OF2200
- Festool OF1400
- Cheer HM16-HM25
- DeWalt 625 / 626
- Makita RP2300
- BoschGOF2000
Jauge de réglage
La jauge de réglage permet de régler la longueur du tenon. Il est également possible de mesurer le diamètre de la fraise, le diamètre de la bague de roulement, la longueur du tenon et la profondeur du mortaise.
Jauge de différence
La correction requise de la hauteur du tenon pour les connexions en bois inclinées, telles que les chevrons sur un faîtage, peut être lue sur la jauge de différence.
Butée horizontale
La butée horizontale peut être réglée jusqu'à +-60°.
Butée verticale
La butée verticale peut être réglée jusqu'à +-60°.
Butée latérale
La position latérale du gabarit de tenon est réglée sur la butée latérale.
Protection contre les copeaux
Le pare-copeaux horizontal se clipse sur le gabarit de tourillon par le haut.
La protection contre les copeaux verticale est poussée par le haut dans la rainure de guidage du guide de fraisage sur le gabarit de tourillon.

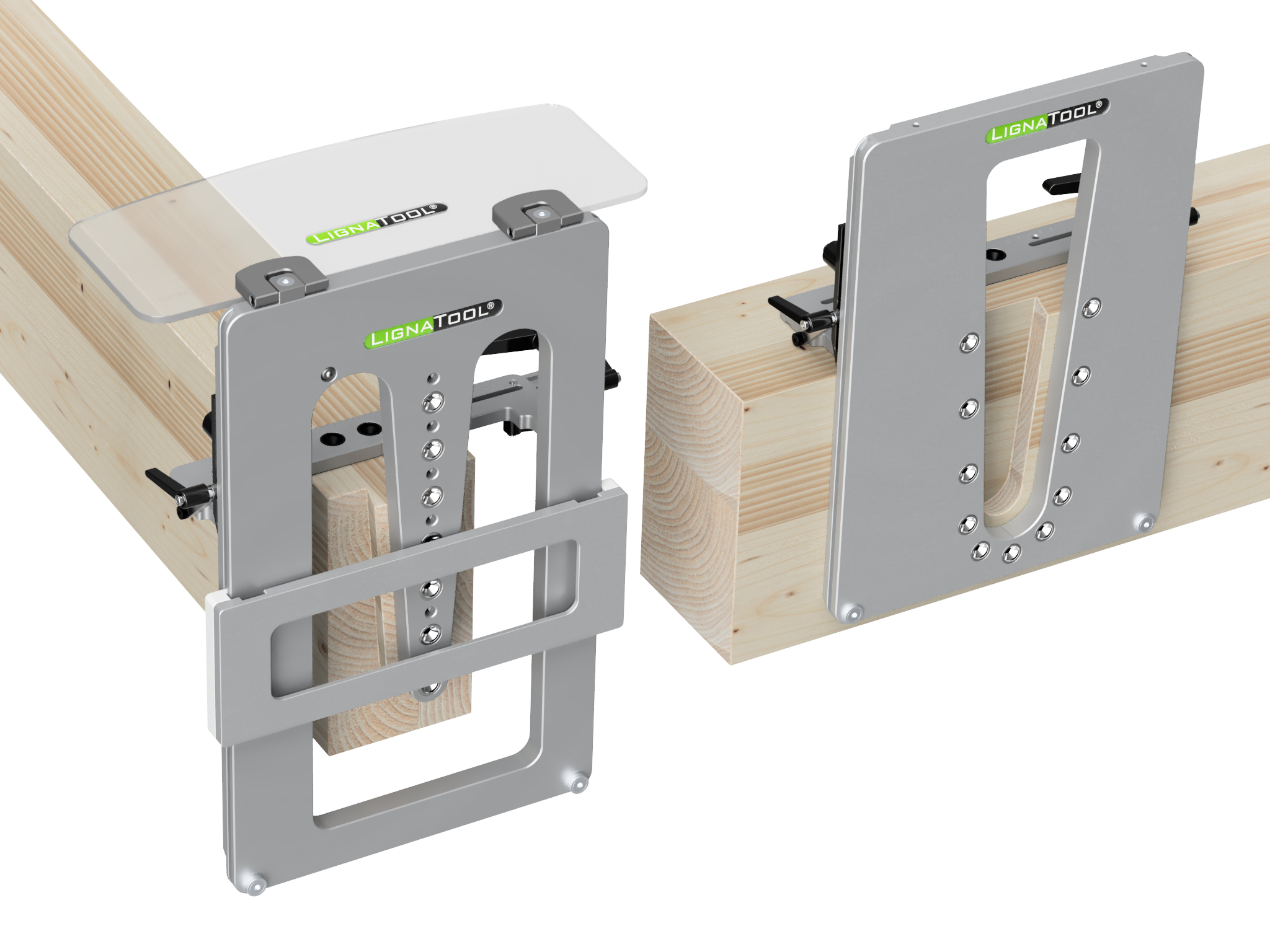

Fixation par serrage
Pour une fixation rapide du gabarit de tenon sur la poutre, avec une serrage à levier.
Mâchoires d'arrêt simplex
Les fraisages droits ou inclinés (comme pour les chevrons ou un changement de fenêtre de toit vertical) peuvent être réalisés avec les mors de butée Simplex.
Fraise
Fraise à lame réversible et course. Il est fixé avec un écrou à double filetage directement dans la tige conique de la défonceuse. Des adaptateurs sont disponibles pour certaines défonceuses sans tige conique ou avec un porte-outil différent.
Longueurs de tenons variables
En changeant la bague de roulement, 4 longueurs de tenon différentes peuvent être fraisées.
- 28mm
- 25 mm (Longueur standard du tenon)
- 20mm
- 15mm
Routeurs
Les routeurs suivants peuvent être utilisés :
- Festool OF2200
- Festool OF1400
- Mafell LO65
- Scheer HM16-HM25 (adaptateur requis)
- Dewalt 626
- Makita RP2300 (cutter avec tige spéciale)
- Autres sur demande
Compatible avec les centres d'usinage CNC
La forme des tenons et l'angle de 15 degrés des flancs conviennent à la plupart des machines de taillage CNC.
Tailles
Tailles LT045
- Largeur de la poutre 4-12cm
- Hauteur de la poutre 4-24cm
- Angle du tenon 1,2°
Tailles LT180
- Largeur de la poutre 10-28cm
- Hauteur de la poutre 10-36cm
- Angle du tenon 16°

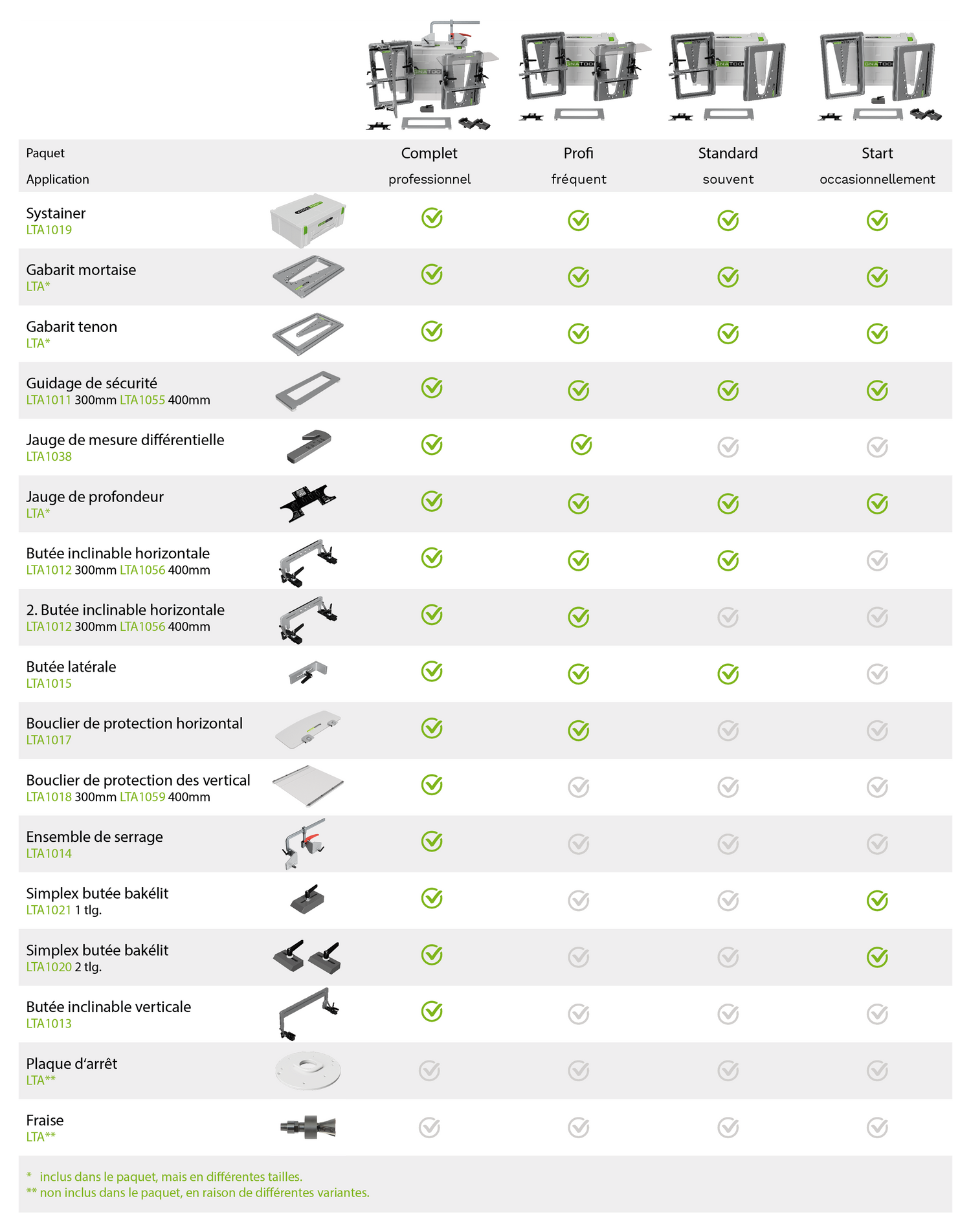

Aperçu
Paquets - Détails
Paquet Start
Pour une utilisation occasionnelle et des joints de bois simples
Tailles : LT045 / LT060 / LT080 / LT120
Contenu de la livraison :
- Systainer
- Gabarit de mortaise
- Gabarit de tenon
- Guide de fraisage
- Mâchoires d'arrêt simplex 1 pièce
- Mâchoires d'arrêt simplex 2 pièces
- Jauge de réglage
Il existe différentes plaques de verrouillage et fraises, elles ne sont donc pas incluses dans l'emballage
Paquet Standard
Pour une utilisation occasionnelle avec une butée réglable.
Tailles : LT045 / LT060 / LT080 / LT120 / LT140 / LT180
Contenu de la livraison :
- Systainer*
- Gabarit de mortaise
- Gabarit de tenon
- Guide de fraisage
- Butée horizontale
- Butée latérale
- Jauge de réglage
Il existe différentes plaques de verrouillage et fraises, elles ne sont donc pas incluses dans l'emballage.
* Sauf taille LT140 et LT180, ceux-ci sont livrés dans la boîte.
Paquet Profi
Contient les composants les plus importants pour une utilisation fréquente.
Tailles : LT045 / LT060 / LT080 / LT120 / LT140 / LT180
Contenu de la livraison :
- Systainer*
- Gabarit de tenon
- Gabarit de mortaise
- Butée horizontale 2x
- Guide de fraisage
- Protection contre les copeaux horizontale
- Butée latérale
- Jauge de réglage
- Jauge de différence
Il existe différentes plaques de verrouillage et fraises, elles ne sont donc pas incluses dans l'emballage.
* Sauf taille LT140 et LT180, ceux-ci sont livrés dans la boîte.
Paquet Complet
Contient tous les composants, idéal pour une utilisation fréquente et des assemblages de bois exigeants.
Tailles : LT045 / LT060 / LT080 / LT120
Contenu de la livraison :
- Systainer
- Gabarit de mortaise
- Gabarit de tenon
- Butée horizontale 2x
- Guide de fraisage
- Protection contre les copeaux horizontale
- Butée latérale
- Jauge de réglage
- Jauge de différence
- Protection contre les copeaux verticale
- Fixation par serrage
- Butée verticale
- Mâchoires d'arrêt simplex 1 pièce
- Mâchoires d'arrêt simplex 2 pièces
Il existe différentes plaques de verrouillage et fraises, elles ne sont donc pas incluses dans l'emballage.
