Dima di fresatura a coda di rondine
La sfida:
La forma del "tenone a coda di rondine" è utilizzata in molte giunzioni in legno. Questo principio non è nuovo, ma non è economico da produrre a mano.
La soluzione:
Con la dima di fresatura a coda di rondine brevettata da Lignatool, potrete produrre economicamente questa vantaggiosa giunzione in legno, anche senza una macchina CNC computerizzata, anche nella vostra azienda e nel minor tempo possibile!
Questo nuovo metodo rende la connessione legno-legno di nuovo interessante in termini di prezzo, la connessione legno perfetta, semplicemente veloce e pulita.
Possibilità
Video
Vantaggi
-
Mobile per officina o cantiere
Fornito in una pratica scatola di plastica impermeabile (Systainer), che ne facilita il trasporto.
-
Lavoro sicuro grazie alla guida di fresatura brevettata
Una piastra di bloccaggio viene avvitata sulla fresa e, ruotandola di 90 gradi, la fresa viene agganciata saldamente alla guida di fresatura. Ciò consente di lavorare in sicurezza e senza affaticarsi.
-
Alto valore aggiunto
In un'ora di lavoro creano facilmente 10-15 giunzioni in legno, mantenendo così il valore aggiunto della loro attività.
-
Calcolo statico
ING-TOOLS.comPer i clienti Lignatool, il calcolo statico secondo EUROCODE è disponibile gratuitamente; seguite il link sottostante.
-
Concetto modulare
Tutti i componenti, come la guida di fresatura, il paratrucioli, i fermi, sono intercambiabili, quindi solo la piastra di base deve essere cambiata per altre forme o dimensioni di trunnion.
-
Ambito di consegna
I pacchetti sono composti in modo diverso a seconda dell'uso previsto e del budget e possono essere adattati individualmente in qualsiasi momento.
-
Montaggio rapido
Molto utile per l'assemblaggio di costruzioni in legno a vista, non richiede supporti e non interferisce con le parti in acciaio alla consegna.
-
Risparmio di costose parti metalliche
Non è necessario acquistare e conservare costose parti di collegamento in metallo e legno.
-
Artigianato di alta qualità
Le giunzioni in legno sono molto esigenti dal punto di vista estetico, il che è particolarmente importante per i lavori con costruzioni in legno a vista.
Componenti
Systainer
Forniti in un pratico systainer con inserto in schiuma, ad eccezione dei formati LT140 e LT180, che vengono forniti in una scatola di cartone.
Dime di fresatura
Dime in alluminio anodizzato con scala graduata in mm e boccole in acciaio inox sostituibili in caso di usura.
Scale di regolazione
Scale di regolazione in alluminio anodizzato nero con incisione brillante per un elevato contrasto di lettura, resistenti ai solventi e alle sollecitazioni meccaniche.
Guida alla fresatura
La fresatrice è agganciata alla guida di sicurezza con la piastra di bloccaggio. In questo modo è possibile lavorare in sicurezza e senza affaticarsi.
Piastra di bloccaggio
La piastra di bloccaggio viene avvitata sulla suola della fresatrice.
- Adatto per le seguenti fresatrici:
- Mafell LO65
- Festool OF2200
- Festool OF1400
- Scheer HM16-HM25
- DeWalt 625 / 626
- Makita RP2300
- Bosch GOF2000
Calibro di regolazione
Il calibro di regolazione viene utilizzato per impostare la lunghezza del tenone. È inoltre possibile misurare il diametro della fresa, il diametro della pista, la lunghezza del tenone e la profondità del foro.
Misuratore differenziale
Il calibro di differenza può essere utilizzato per leggere la correzione necessaria dell'altezza del tenone per giunti in legno inclinati, come ad esempio i travetti su un colmo.
Battuta orizzontale
L'battuta orizzontale può essere impostato con un angolo massimo di +-60°.
Battuta verticale
L'battuta verticale può essere impostato con un angolo massimo di +-60°.
Battuta laterale
La posizione laterale della dima del tenone viene impostata sulla battuta laterale.
Protezione del chip
Il paratruciolo orizzontale viene agganciato dall'alto alla sagoma del tenone. Il paratruciolo verticale viene inserito dall'alto nella scanalatura della guida di fresatura sulla sagoma del tenone.
Fissazione del morsetto
Per fissare rapidamente la dima del tenone alla trave, con un morsetto a leva.
Ganasce di battuta Simplex
Con le ganasce di battuta Simplex è possibile realizzare percorsi rettilinei o angolati (come nel caso di travetti o di un cambio verticale di lucernario).
Fresa
Punta per fresatrice con lama reversibile e anello per barile. L'attacco è realizzato con un doppio dado filettato direttamente nel gambo conico della fresatrice. Sono disponibili adattatori per alcune frese senza gambo conico o con un diverso portautensili.
Lunghezze variabili dei tenoni
4 diverse lunghezze dei tenoni possono essere fresate cambiando l'anello della canna.
- 28mm
- 25mm (lunghezza standard dei tenoni)
- 20mm
- 15mm
Fresatrice
Possono essere utilizzate le seguenti frese:
- Festool OF2200
- Festool OF1400
- Mafell LO65
- Scheer HM16-HM25 (è necessario un adattatore)
- DeWalt 625/626
- Makita RP2300 (fresa con gambo speciale)
- Altre su richiesta
Compatibile con le macchine CNC
La forma del tenone e l'angolo del fianco di 15 gradi sono adatti alla maggior parte delle macchine di falegnameria CNC.
Dimensioni
Misure LT045
- Larghezza del fascio 4-12 cm
- Altezza del fascio 4-24 cm
- Angolo dello stipite 1,2°
Misure LT120
- Larghezza del fascio 8-20 cm
- Altezza del fascio 8-36 cm
- Angolo dello stipite 16°.
Misure LT180
- Larghezza del fascio 10-28 cm
- Altezza del fascio 10-36 cm
- Angolo dello stipite 16°.

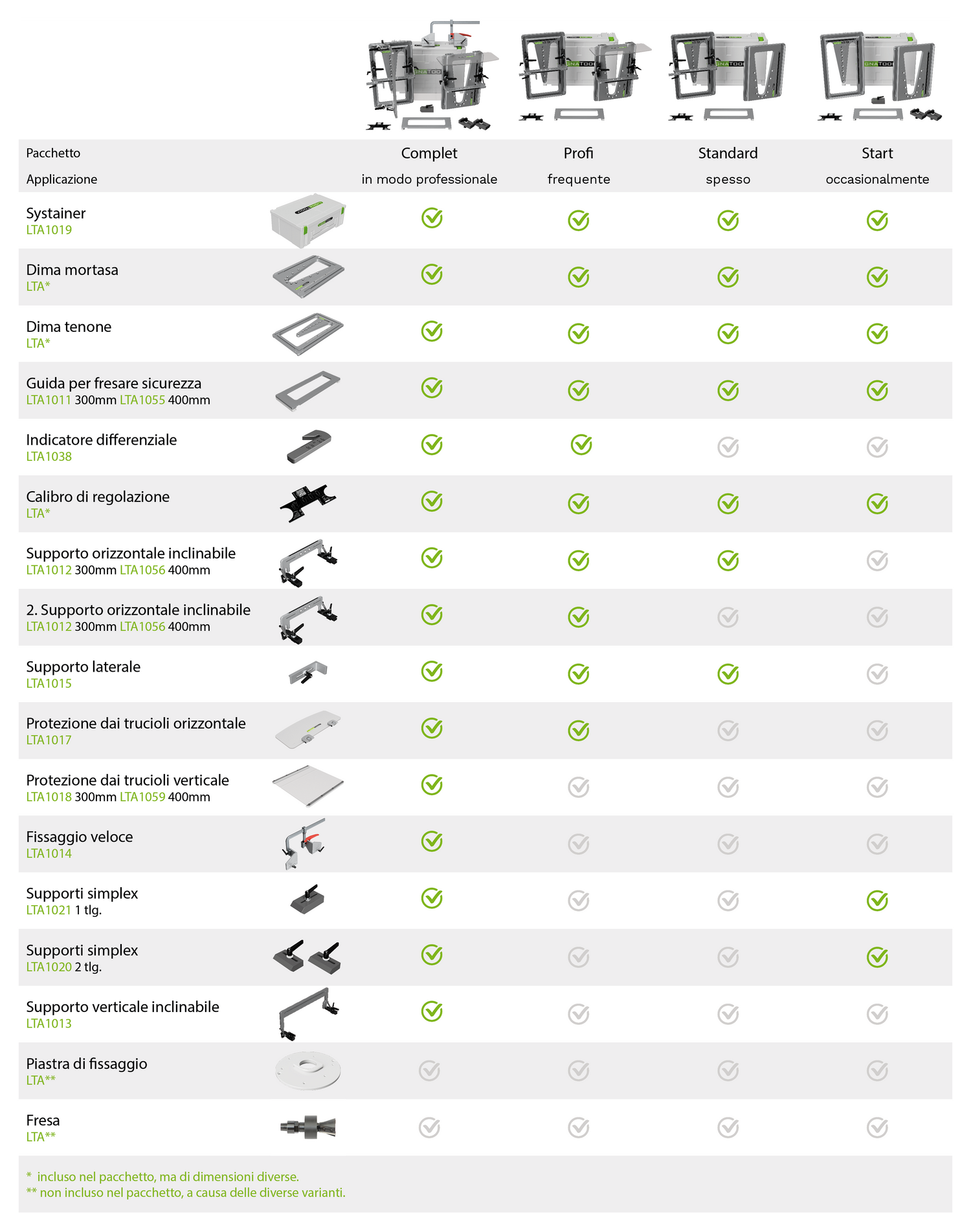

Panoramica
Pacchetti - Dettagli
Pacchetto Start
Per uso occasionale e semplici giunzioni in legno
Dimensioni: LT045 / LT060 / LT080 / LT120
Compreso nella fornitur:
- Systainer
- Dima mortasa
- Dima tenone
- Guida di fresatura
- Ganasce per recinzioni complesse 1 pezzo
- Ganasce per recinzioni complesse 2 pezzi
- Misuratore di regolazione
Ci sono piastre di bloccaggio e frese diverse, quindi non sono incluse nella confezione.
Pacchetto Standard
Per uso occasionale con arresto regolabile in diagonale.
Dimensioni: LT045 / LT060 / LT080 / LT120 / LT140 / LT180
Compreso nella fornitur:
- Systainer*
- Dima mortasa
- Dima tenone
- Guida di fresatua
- Battuta orizzontale
- Battuta lateale
- Misuratore di regolazione
Ci sono piastre di bloccaggio e frese diverse, quindi non sono incluse nella confezione.
*Eccetto le misure LT140 e LT180, che sono fornite nella scatola.
Pacchetto Profi
Contiene i componenti più importanti per un uso frequente.
Dimensioni: LT045 / LT060 / LT080 / LT120 / LT140 / LT180
Compreso nella fornitur:
- Systainer*
- Dima mortasa
- Dima tenone
- Battuta orizzontale 2x
- Guida di fresatura
- Guardia nana orizzontale
- Battuta laterale
- Dima di regolazione
- Dima differenziale
- Ci sono diverse piastre di bloccaggio e frese, quindi queste non sono incluse nella confezione.
*Ad eccezione delle misure LT140 e LT180, queste sono fornite nella scatola.
Pacchetto Complet
Contiene tutti i componenti, ottimali per un uso frequente e per giunzioni in legno impegnative.
Dimensioni: LT045 / LT060 / LT080 / LT120
Compreso nella fornitura:
- Systainer
- Dima mortasa
- Dima tenone
- Battuta orizzontale 2x
- Guida di fresatura
- Protezione per scanalature orizzontali
- Battuta laterale
- Dima di regolazione
- Dima differenziale
- Protezione per scanalature verticali
- Fissaggio a morsetto
- Battuta verticale
- Ganasce per scanalature complesse 1 pezzo
- Ganasce per scanalature complesse 2 pezzi
Ci sono diverse piastre di bloccaggio e frese, pertanto non sono incluse nella confezione.
